网络环境

承载网有主备两个平面，A平面流量模型为：UMG1-CE1-AR1-BR1-AR3-CE3，回来路径相同。

但在对B平面的AR2设备进行主备倒换时，发现A平面流量有少量丢包现象（1秒左右）。同样，对A平面AR1做主备倒换时，发现B平面也有丢包现象。

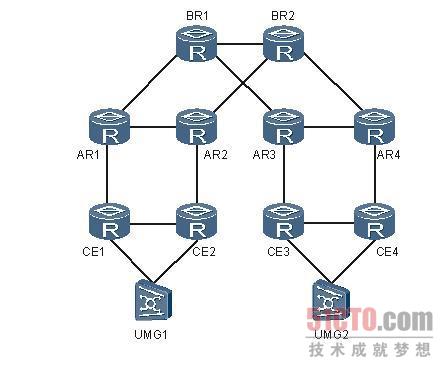

承载网主备双平面组网图

故障分析

从现网拓扑和路由情况来分析，主备平面是相互独立的，不可能出现一个平面主备倒换影响到另一个平面的情况。

经过分析配置发现，在现网所有相关AR路由器上，OSPF多实例下都配置了路由聚合命令:

步骤 1     在所有AR路由器上执行display current-configuration检查配置文件。发现所有AR路由器上的OSPF多实例都配置了路由聚合：

ospf 1 vpn-instance 123

asbr-summary 10.0.0.0 255.0.0.0

步骤 2     然后在BGP上通过network方式把路由发布出去。这样，到远端路由会被聚合成一条10.0.0.0/8的路由。根据OSPF ABR的聚合原则，聚合后的路由的cost值为所有被聚合具体路由中cost值最大者（我司ASBR和ABR聚合后一样选cost值最大的下发）。举例说明，假设有如下三条路由：10.1.1.1/24 cost 10；10.2.1.1/24 cost 100；10.3.1.1/24 cost 1000；那么聚合后路由为：10.0.0.0/8 cost 1000 。

步骤 3     在备用平面主备倒换后，AR2上的私网路由将重新收敛；假设AR2先收到一条cost值小于200的10.x.x.x的路由，此时AR2向CE2发布的10.0.0.0/8的聚合路由的cost值就会比原来的小，通过ospf扩散到CE1。这时，主平面的流量模型变为：UMG1-CE1-CE2-AR2-BR2-AR4-CE4，但由于网络规模较大，这时AR2还未完全收敛，也就是AR2还没有目的地对应的明细路由，就发生如上现象。

----结束

操作步骤

步骤 1     在系统视图下执行ospf process-id vpn-instance vpn-instance-name。

步骤 2     输入命令abr-summary ip-address mask cost cost，配置OSPF的ASBR路由聚合及cost值。

步骤 3     输入命令quit返回到系统视图。

步骤 4     保存配置。

配置如上命令后，CE1与CE2之间的链路上不再有流量经过，主平面的流量能够一直保持在主平面转发。另外，如果在AR上向CE下发明细路由也不会遇到这样的问题。

----结束

案例总结

网络部署时注意避免双平面相互影响的隐患，比如ISIS的checksum-error问题，ospf cost值问题，ISIS的cost值问题等。
