路由器故障：黑洞路由导致业务中断
黑洞路由导致业务中断的故障的解决如下：
网络环境
在图中的网络中配置RouterA与RouterB运行OSPF，并且引入静态路由和直连路由。RouterA、RouterB配置的静态路由是针对BRAS的静态用户的回程路由，目的地址为218.201.223.21/24。

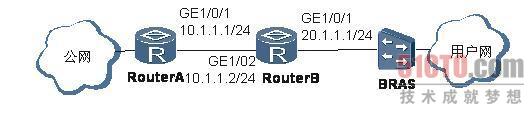

图OSPF组网图
配置完成后，BRAS下的静态用户可以PING通RouterB的上行端口，但是不能PING通RouterA的上行口，用户不能上网
故障分析
在RouterA上执行display ip routing-table命令，查看RouterA的数据配置，发现有此网段的路由但是下一跳指到了RouterA的NULL0接口。查看RouterA的配置发现在RouterA上做了一条静态路由，数据如下：ip route-static 218.201.223.0 255.255.255.0 NULL 0 preference 60。
以RouterA显示为例。
- [RouterA]display ip routing-table
- Route Flags: R - relay, D - download to fib
- ------------------------------------------------------------------------------
- Routing Tables: Public
- Destinations : 10 Routes : 10
- Destination/Mask Proto Pre Cost Flags NextHop Interface
- 10.1.1.0/24 Direct 0 0 D 10.1.1.1 GigabitEthernet1/0/0
- 10.1.1.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
- 10.1.1.2/32 Direct 0 0 D 10.1.1.2 GigabitEthernet1/0/0
- 20.1.1.0/24 OSPF 10 3124 D 10.1.1.2 GigabitEthernet1/0/0
- 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
- 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
- 192.168.6.0/24 Direct 0 0 D 192.168.6.5 LoopBack1
- 192.168.6.5/32 Direct 0 0 D 127.0.0.1 InLoopBack0
- 218.201.223.0/24 Static 60 0 D 0.0.0.0 NULL0
- 218.201.223.21/32 OSPF 150 3125 D 10.1.1.2 GigabitEthernet1/0/0
RouterA通过OSPF学习到用户网段路由的优先级是150，而在RouterA上静态路由的优先级是60，所以在路由选择上就匹配到RouterA的静态路由上，就导致了用户数据包被丢弃业务不通。BRAS下的静态用户就不能PING通RouterA的上行口，用户不能上网
----结束
处理步骤
在RouterA上执行以下操作。
步骤 1 执行命令system-view，进入系统视图。
步骤 2 执行命令ip route-static 218.201.223.0 255.255.255.0 NULL 0 preference 200。
步骤 3 执行命令return退回到用户视图，执行命令save，保存对配置的修改。
----结束。
完成上述操作后，BRAS下的静态用户可以PING通RouterA的上行口，故障排除。
案例总结
NULL接口类似于一些操作系统中支持的空设备（null devices），任何发送到该接口的网络数据报文都会被丢弃。系统自动创建一个NULL0接口。
由于任何到达NULL接口的报文都会被丢弃，可以将需要过滤掉的报文直接发送到NULL0接口，而不必配置访问控制列表。
