三星新款Galaxy Tab平板笔记本拆解（多图）
大家推出自家品牌的平板电脑，都以评估的ipad来对比，最近三星也推出的旗下的一款平板笔记本电脑，或者应该正确的称呼为平板PC吧，今天拆解这台三星的Galaxy Tab平板在市场上大家应该能看到了吧，很多人也都想知道内部结构以及设计上有何独特的地方，据官方介绍这台平板PC和ipad差不多电池都是占据了主要的部分，当然现在谁也不知道真的拿到手里能玩几个小时，配备了一个1 GHz ARM Cortex-A8处理器，使用了最新的固态SSD 16GB或者32G的硬盘，容量上你还可以通过机身配的一个迷你SD槽进行扩展，主板上自带了512M内存，应该足够一般的使用和游戏需求了，系统上没有悬念的是用了行Android操作系统，其他接口上也拥有USB的扩展以及一个SIM卡槽可以放置电讯卡。下面我们开始这台三星Galaxy Tab平板拆解：

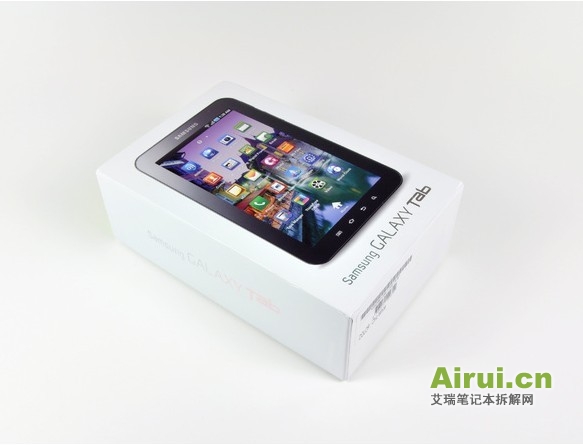

三星Galaxy Tab包装非常的简洁和苹果的风格差不多

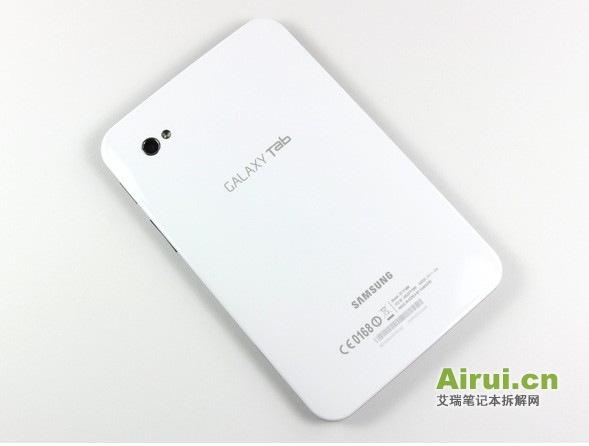

打开包装我们拿出这台平板，首先看到背面纯白的设计

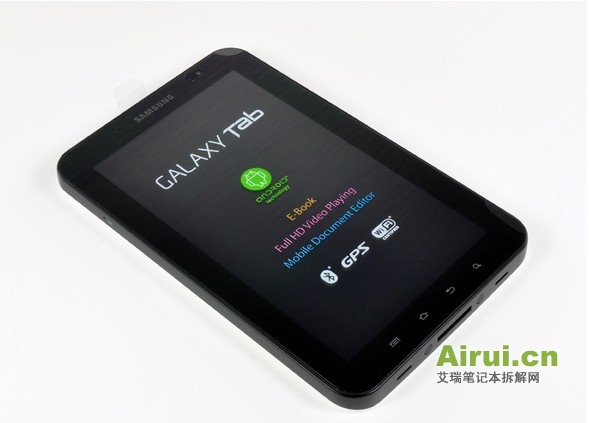

前面则使用了纯黑色和背面鲜明对比，这种设计非常大的简洁大方

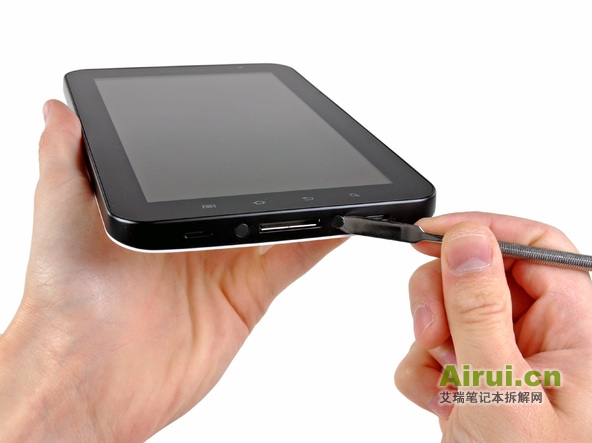

这个下面隐藏2个螺丝，有点像IBM T4系列笔记本掌托位置的螺丝，需要将上面覆盖的塑料弄掉

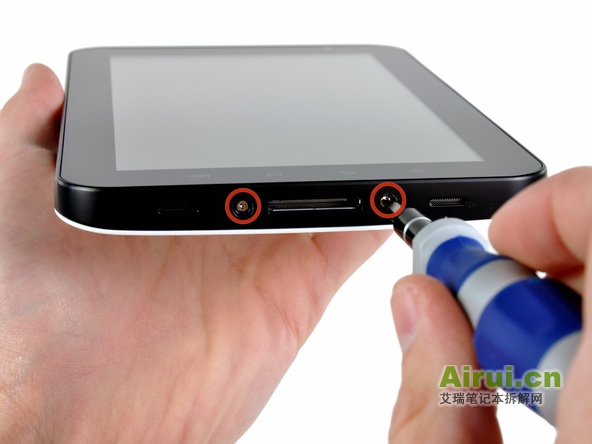

看到里面的螺丝，我们已经用红色圈标注了这个位置

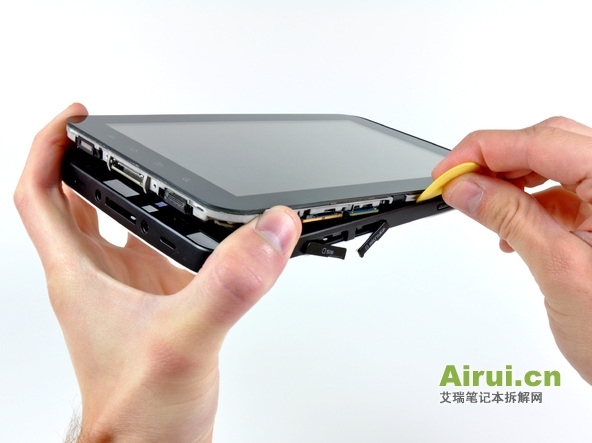

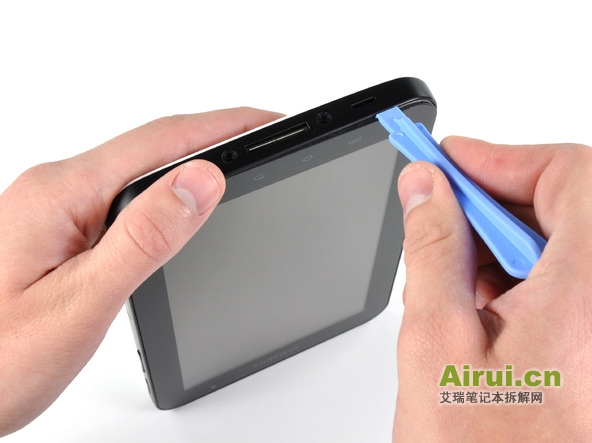

拧开上面说的2个螺丝后使用指甲，或者专门的塑料拆解工具如图中慢慢的将平板撬开
注意打开一个口以后，可以使用塑料卡慢慢的将屏幕全部打开

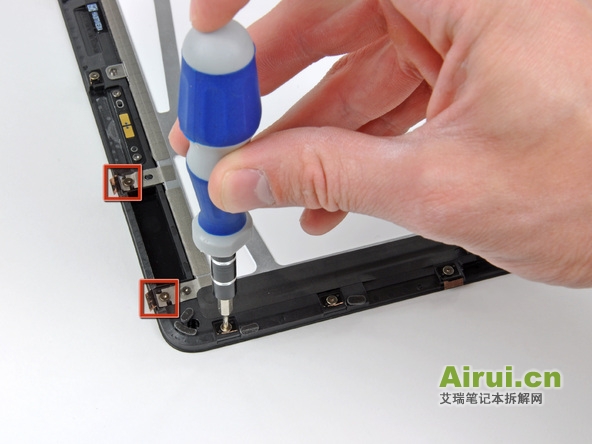

拆开屏后分为屏幕和主板两个部分，如图将螺丝拧开

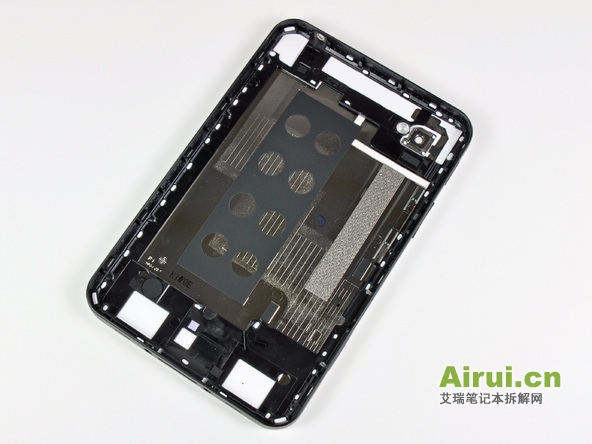

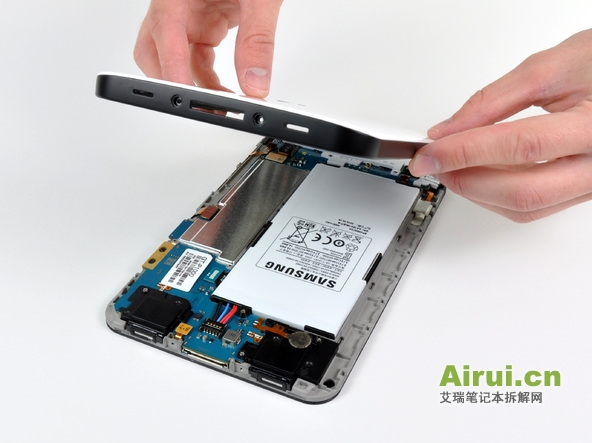

将白色的后盖从主机中拿出来
来一张三星Galaxy Tab的后盖拆卸的特写

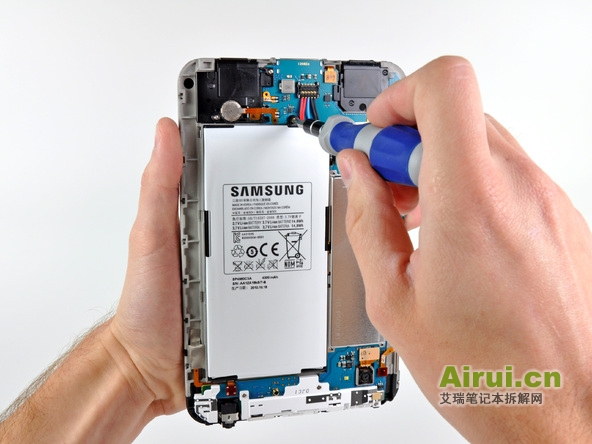

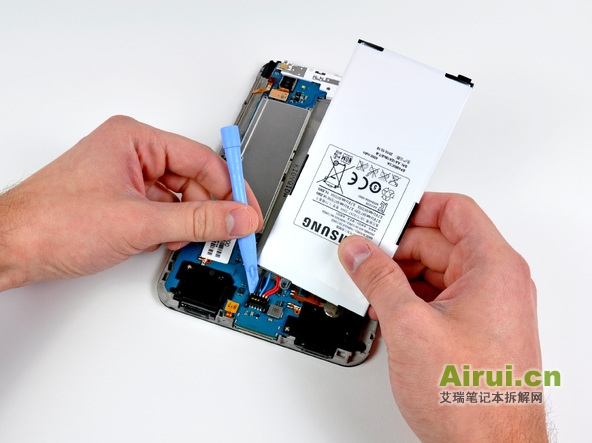

下面我们开始将主板中的电池拆卸出来，注意这个螺丝
然后将连接主板上的电源线路拔掉

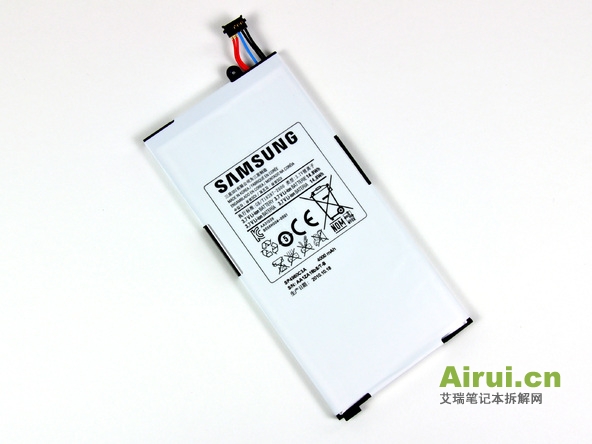

就能看到这块超大电池的特写了

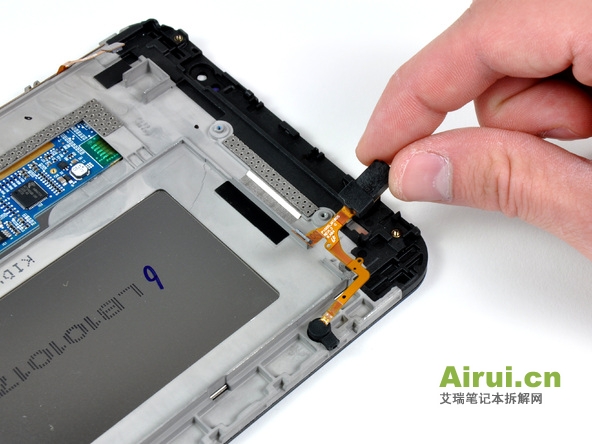

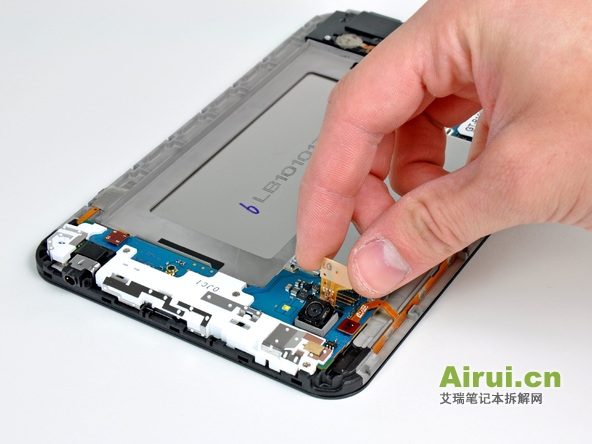

继续将电池旁边摄像头从主板上扣出来
摄像头就可以取出来了

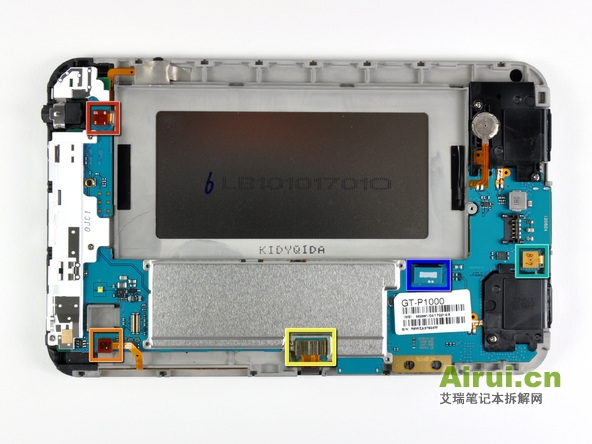

如果你想继续拆的话，就将下面标注的排线卡口全部拆除如图中

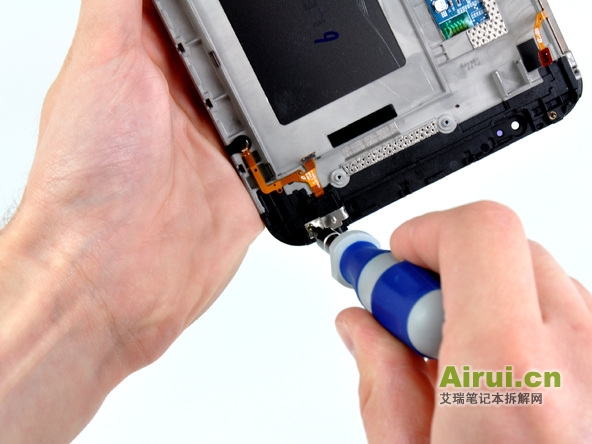

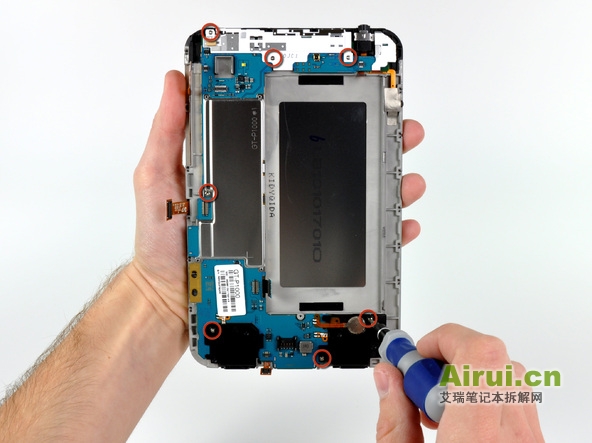

然后将这些螺丝一个一个的小心拧开

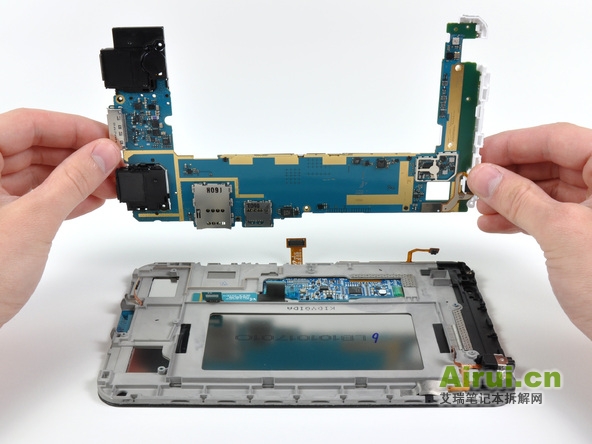

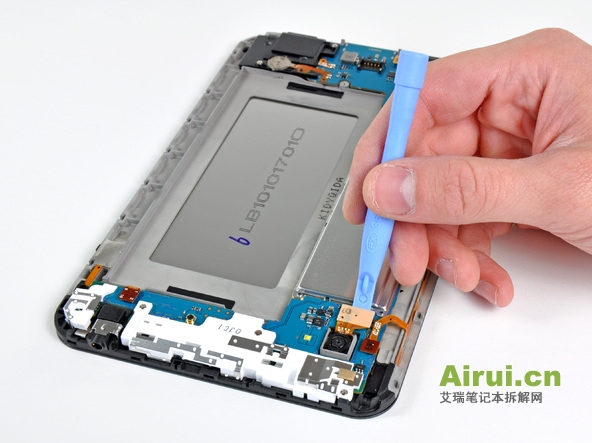

确定完成上面的工作后我们就可以将这台三星Galaxy Tab的副主板从机身上面拆卸下来了

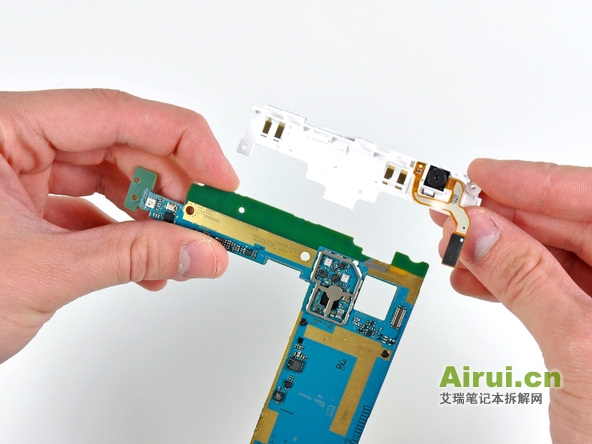

这个电路可以这分开了

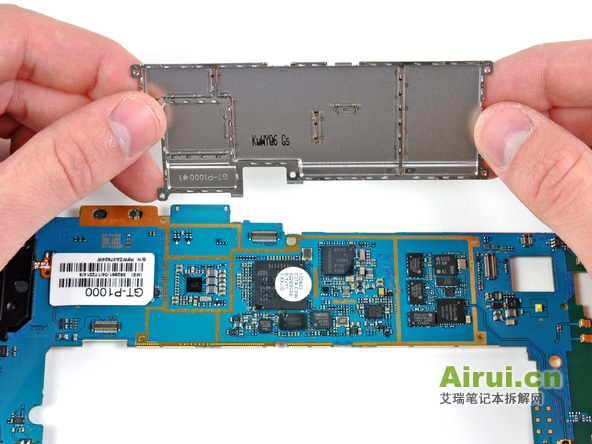

来一张这个三星Galaxy Tab平板的核心处理位置
拧开下面的一个螺丝
将这个抽出来

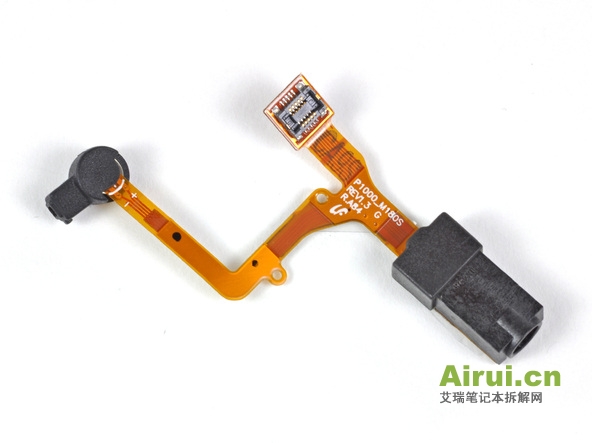

三星Galaxy Tab使用的耳机接口特写

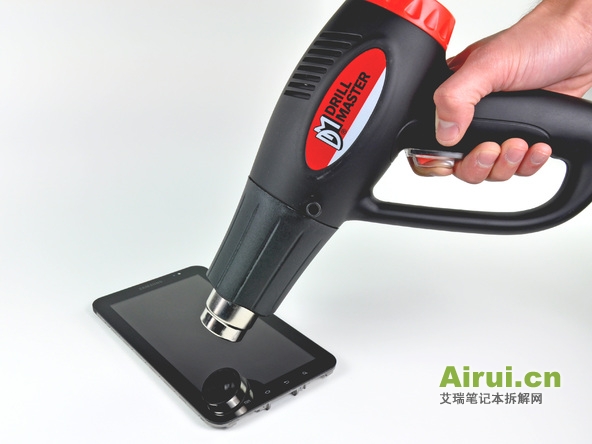

如果你想将三星Galaxy Tab的屏幕和触摸板拆出来的话，就需要准备一个不错的吹风机和一个小吸盘

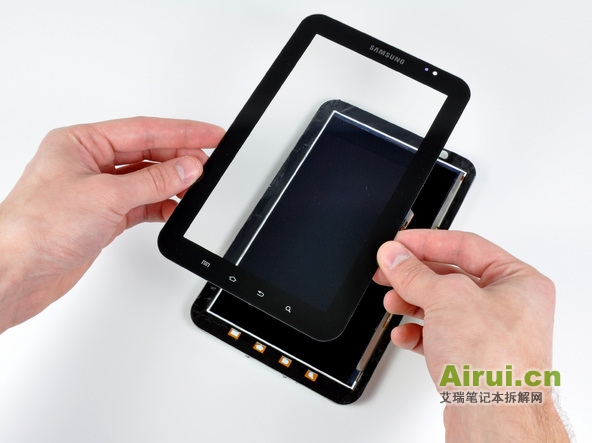

需要恒温别太热把屏幕吹坏了，慢慢的将上面的触摸板拆卸出来

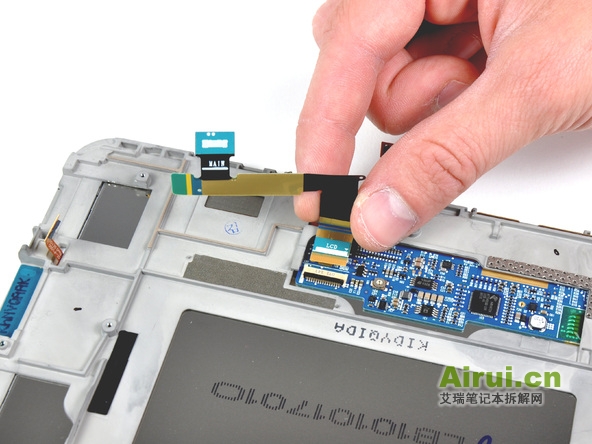

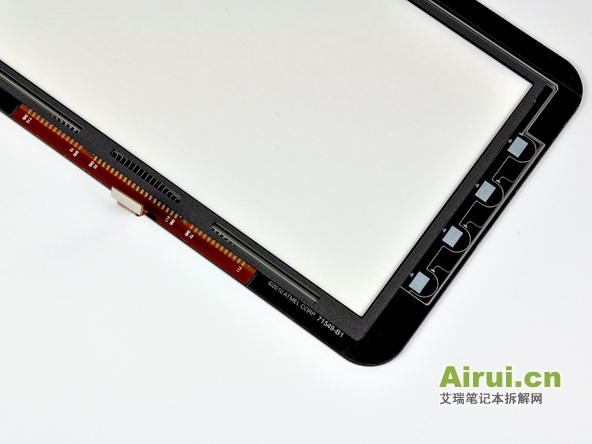

可以看到触摸板的操控电路在这里了

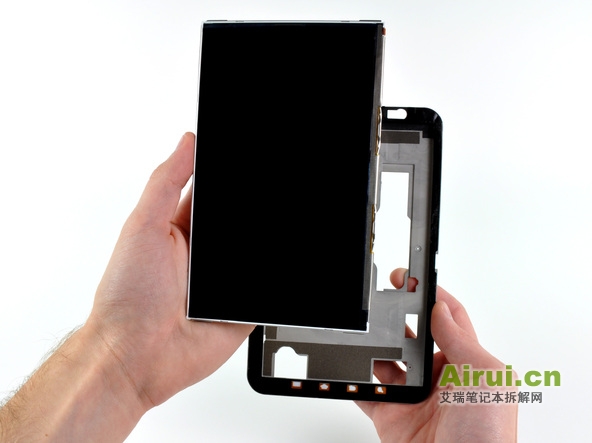

已经将屏幕分离了
应该是处理触摸的一些操控数据的
三星Galaxy Tab拆解后全部的配件图片
