组网模型的不同可以根据对网络安全性的要求、业务的种类、业务量的多少及投资环境等条件来选择。2011年湖北移动部分重要县市将演进为模型四的组网方式。随着业务对传输网容量和安全性要求不断提高及设备成本不断降低，模型五将会在未来业务承载得以应用。两种建网模型如下分析。

 模型四：

模型四是模型三的一个演进版本，适合已经发展到较大业务量的汇聚区。每个汇聚区域需要至少设置有2套以上PTN汇聚设备，接入环的东、西向下挂于不同汇聚设备下。汇聚区域的多套PTN设备与核心机房交叉落地设备共同组成1个10GE环路，其余PTN/OTN联合组网方式与模型三相同。

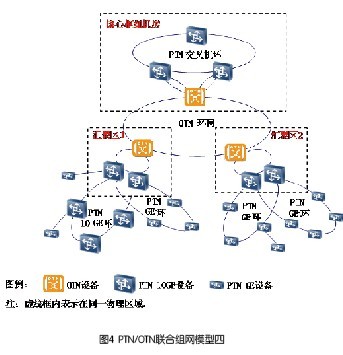

这种组网模型在解决网络容量的同时把安全性又提升了一个等级，在模型三的基础上增加了对汇聚PTN设备单点失效的保护。具体联合组网模型四见图4。

模型五：

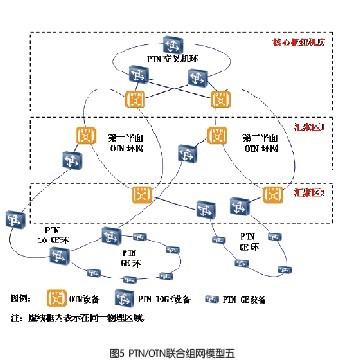

组网模型五需要单汇聚区域有多套PTN汇聚设备的同时，还需要建设双平面的OTN网络。接入环的东、西向分别下挂于不同汇聚PTN设备，汇聚PTN设备与核心机房交叉落地设备之间的长距离传送及不同核心机房之间的业务调度，由不同平面的OTN设备完成主、备路由承载。这种组网模型安全性最高，能够提供光线路保护、单板保护、设备保护。可以把单点失效带来的影响降至最低。但投资巨大。具体联合组网模型五见图5。更多组网模型请读者阅读：

PTN+OTN联合组网五大模型分析 上篇

PTN+OTN联合组网五大模型分析 中篇
