前面一篇文章：ASP.NET MVC 3 Beta初体验之WebGrid介绍了WebGrid控件的使用，ASP.NET MVC 3 Beta中才内置Chart的。这篇文章中将介绍Chart的使用。包括Chart数据源的配置、Chart的显示、Chart保存三个方面。Chart是很多系统中使用，所以在ASP.NET MVC 3 Beta初体验之中介绍它是很有必要的。

1、配置Chart的数据源

给Chart配置数据源大概有三种方式。

***种：使用数组示例：Controller代码：

public ActionResult BasicChart(){
   return View();
   }

BasicChart.cshtml代码：

    @{
var key = new Chart(width: 600, height: 400)
.AddTitle("人员流动情况")
.AddSeries(name: "Employee",xValue: new[] {
"一月份", "二月份", "三月份", "四月份", "五月份", "六月份", "七月份", "八月份", "九月份"}, yValues: new[] { "2", "6", "4", "5", "3","4","9","2","5"})
 .Write();
 }


从上面代码可以看到，我给 Chart的xValue配置了一个数组，相应的yValue也配置了一个相应的数组。

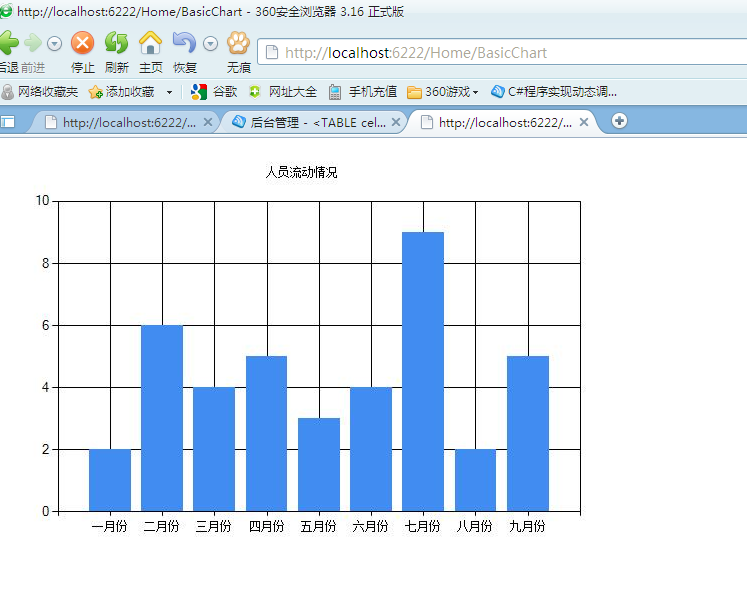

运行效果：

此时，我们发现这个图形是单独显示的，没有站点的样式和母版。下面实现将这个图形显示在一个页面中。

定义一个Action：

public ActionResult ShowBasicChart()
 {
    return View();
     }

View代码：定义一个img标签，将src改成生成图片的action。

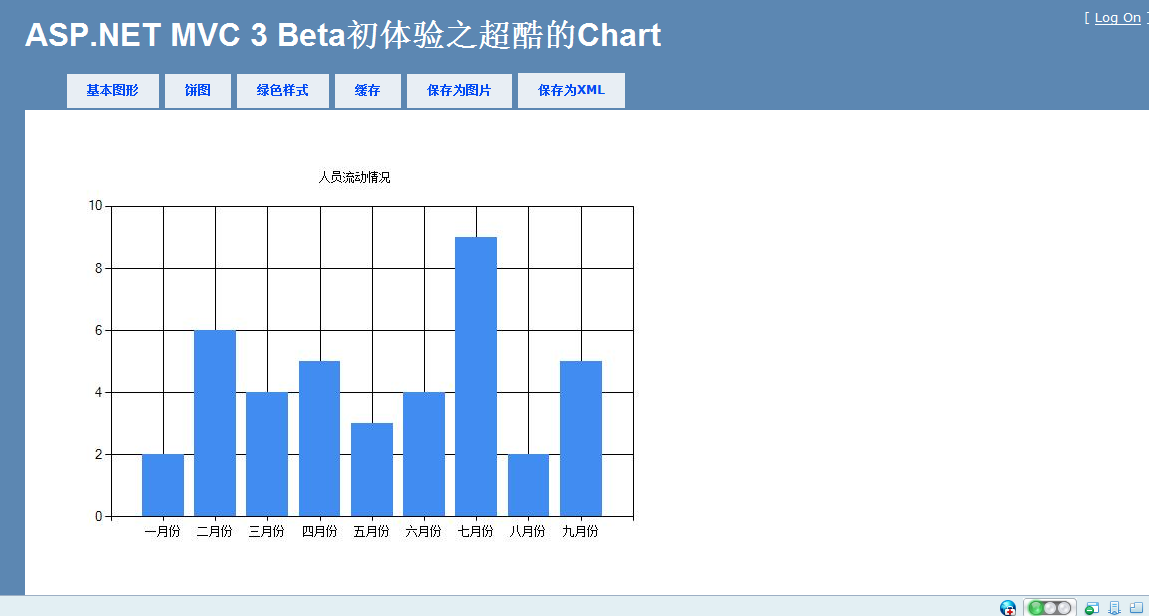

效果：有了站点样式和母板：

第二种方式：数据库查询

示例：

@{
var db = Database.Open("SmallBakery");
var data = db.Query("SELECT Month, Number FROM Employee");
var key = new Chart(width: 600, height: 400)
.AddTitle("人员流动")
.DataBindTable(dataSource: data, xField: "Month")
.Write(); }

第三种方式：XML示例：

@using System.Data; @{
var dataSet = new DataSet();
dataSet.ReadXmlSchema(Server.MapPath("~/App_Data/data.xsd"));
dataSet.ReadXml(Server.MapPath("~/App_Data/data.xml"));
var dataView = new DataView(dataSet.Tables[0]);
var key = new Chart(width: 600, height: 400)
.AddTitle("Sales Per Employee")
.AddSeries("Default", chartType: "Pie",
xValue: dataView, xField: "Name",
yValues: dataView, yFields: "Sales")
.Write(); }

由于这三种方式都类似，了解其中一种，其余的类似，就不细说了，为了简单起见，下面的例子都是用数组的方式来实现。

2、Chart的显示：

chartType属性：它有一个chartType属性，可以定义显示的方式。比如将上面的例子的chartType定义为"Pie"，就显示为饼图。

@{
var key = new Chart(width: 600, height: 400)
.AddTitle("人员流动情况")
.AddSeries(name: "Employee",chartType: "Pie", xValue: new[] {  "一月份", "二月份", "三月份", "四月份", "五月份", "六月份", "七月份", "八月份", "九月份"}, yValues: new[] { "2", "6", "4", "5", "3","4","9","2","5"})
.Write();
}

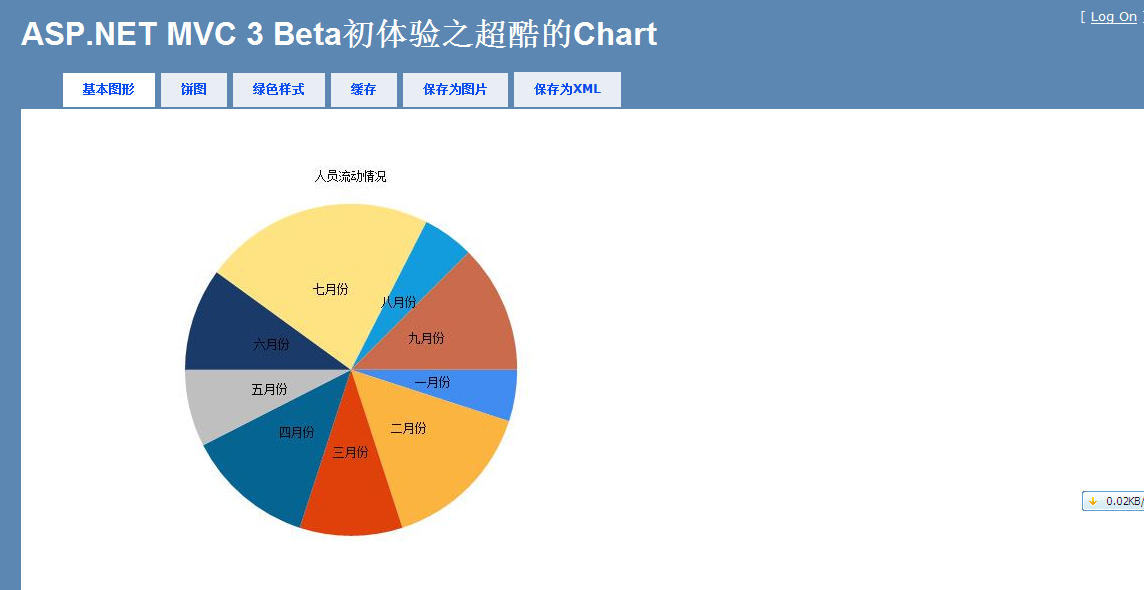

效果：

template属性：它可以定义背景模板，如修改代码为：template: ChartTheme.Green

代码

 @{
var key = new Chart(width: 600, height: 400,template: ChartTheme.Green)
.AddTitle("人员流动情况")
.AddSeries(name: "Employee",xValue: new[] {  "一月份", "二月份", "三月份", "四月份", "五月份", "六月份", "七月份", "八月份", "九月份"}, yValues: new[] { "2", "6", "4", "5", "3","4","9","2","5"})
.Write();    }

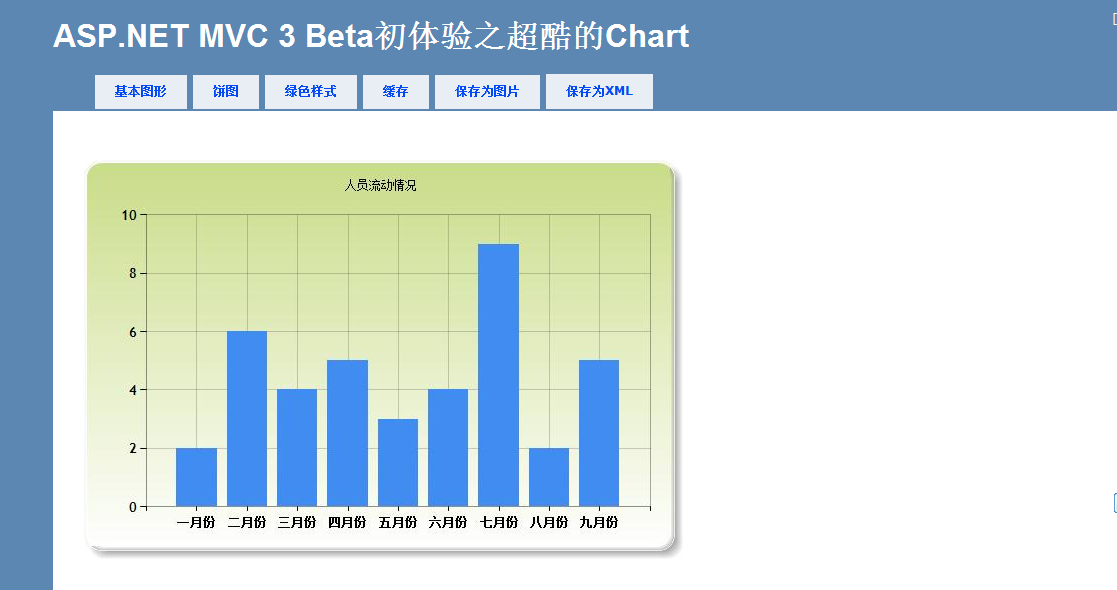

效果：

3、Chart保存

将Chart保存到缓存中：看下面代码：

@{
var chartKey = Request["key"];
if (chartKey != null)
{
var cachedChart = Chart.GetFromCache(key: chartKey);
if (cachedChart == null)
{
cachedChart = new Chart(600, 400);
cachedChart.AddTitle("Cached Chart -- Cached at " + DateTime.Now);
cachedChart.AddSeries(
name: "Employee",
axisLabel: "Name",
xValue: new[] {  "一月份", "二月份", "三月份", "四月份", "五月份", "六月份", "七月份", "八月份", "九月份"},
yValues: new[] { "2", "6", "4", "5", "3","4","9","2","5"});
cachedChart.SaveToCache(key: chartKey,minutesToCache: 2,slidingExpiration: false);
 }
Chart.WriteFromCache(chartKey);
   }    }

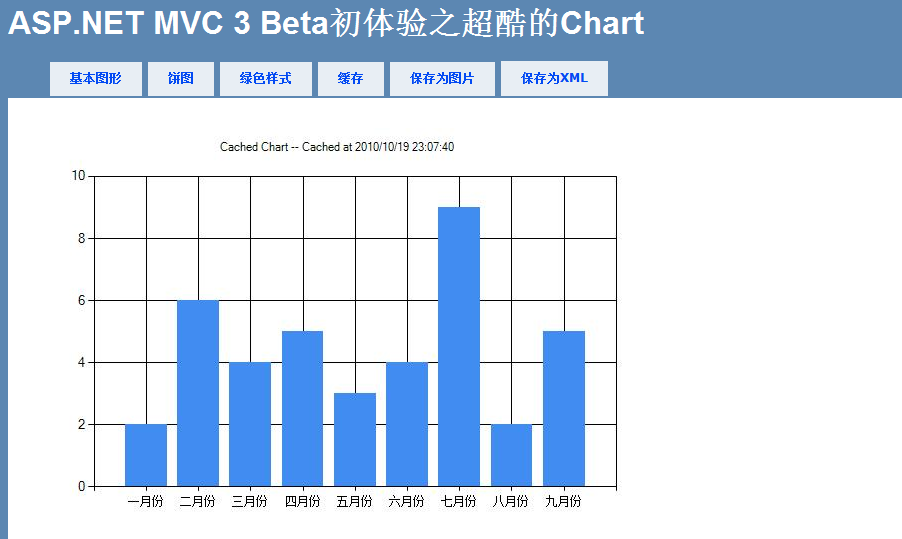

Chart.GetFromCache(key: chartKey)将根据key从缓存中取出Chart，cachedChart.SaveToCache(key: chartKey,minutesToCache: 2,slidingExpiration: false)是将Chart缓存起来。看下图：

当再次请求的时候，就直接从缓存中取数据。设置缓存两分钟，两分钟之后这次的缓存失效。

将Chart保存为图片：

使用下面代码将图形保存为图片：

    @{
var filePathName = "_ChartFiles/chart01.jpg";
if (!File.Exists(Server.MapPath(filePathName)))
{
var chartImage = new Chart(600, 400);
chartImage.AddTitle("Chart Title");
chartImage.AddSeries(
name: "Employee",
axisLabel: "Name",
xValue: new[] {  "一月份", "二月份", "三月份", "四月份", "五月份", "六月份", "七月份", "八月份", "九月份"},
yValues: new[] { "2", "6", "4", "5", "3","4","9","2","5"});
chartImage.Save(path: filePathName);
  }    }

保存之后的图片：

将Chart保存为保存为XML：

    @{
Chart chartXml;
var filePathName = "_ChartFiles/XmlChart.xml";
if (File.Exists(Server.MapPath(filePathName)))
 {    chartXml = new Chart(width: 600,height: 400,templatePath: filePathName);
  }
else {
chartXml = new Chart(width: 600,height: 400);
chartXml.AddTitle("Chart Title -- Saved at " + DateTime.Now);
chartXml.AddSeries(
name: "Employee",    axisLabel: "Name",
xValue: new[] {  "一月份", "二月份", "三月份", "四月份", "五月份", "六月份", "七月份", "八月份", "九月份"},
yValues: new[] { "2", "6", "4", "5", "3","4","9","2","5"});
chartXml.SaveXml(path: filePathName);
  }
  chartXml.Write();    }

从上面代码我们可以看到，可以通过templatePath将XML转换成Chart。通过SaveXml可以将Chart保存为XML。生成的XML如下：

代码

总结：本文就三个方面介绍了ASP.NET MVC 3 Beta中的Chart。包括它的数据源配置、显示以及保存。

原文标题：ASP.NET MVC 3 Beta初体验之超酷的Chart

链接：http://www.cnblogs.com/zhuqil/archive/2010/10/20/asp-net-mvc-3-chart.html
