刚刚看过Intel下一代双路/四路服务器处理器Sandy Bridge-EP的规格截图，台湾沧者极限又曝光了多颗这种处理器的新照片，以及有一张很凶猛的“系统”截图。

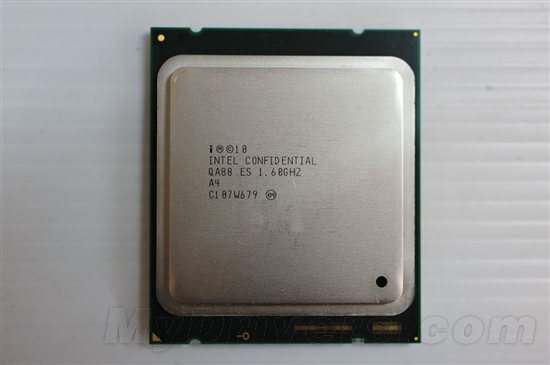

　　这次新鲜出炉的样品还是八核心十六线程型号，表面上可以看到代表工程样品和编号的“QA88 ES”字样，以及主频1.60GHz(实际并非如此)。

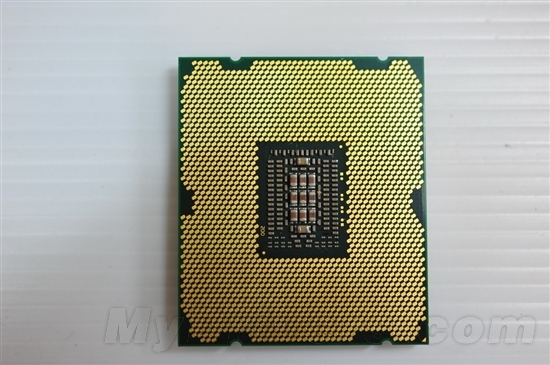

　　翻到背面就是密密麻麻的金属触点，总计有2011个之多，故名LGA2011。横向最多43个，纵向最多58个，也就是全部铺满的话总计2494个，再减去中间留空的384个(16×24)，以及四周留空的99个，就是2011个了。

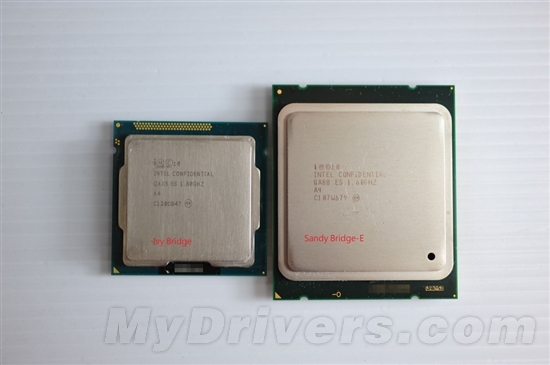

　　和LGA1155封装的下代22nm Ivy Bridge合个影，凸显Sandy Bridge-EP是多么庞大。

　　下边是背面合影。Sandy Bridge-EP的金属触点要比Sandy Bridge/Ivy Bridge多出856个，也就是说比LGA775的总数还要多。

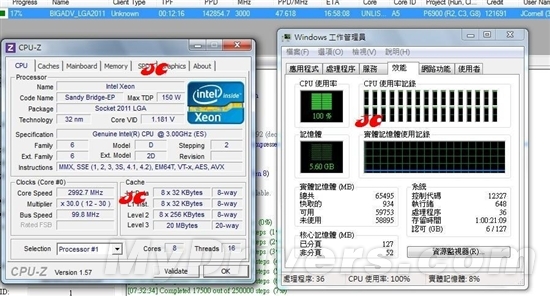

　　最后是一张系统截图。CPU-Z 1.57显示这颗样品的频率为3.0GHz(100MHz×30)，热设计功耗也150W，不过电压依然不到1.2V。

　　该截图来自一套双路服务器，拥有两颗Sandy Bridge-EP，总计16个物理核心、32个逻辑核心，辅以64GB内存。

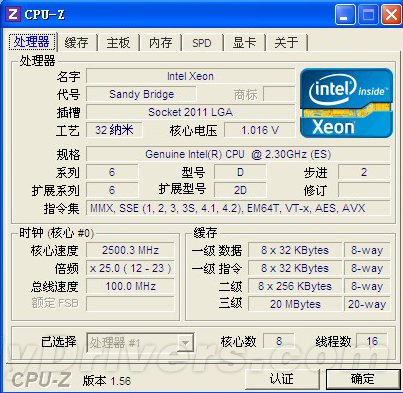

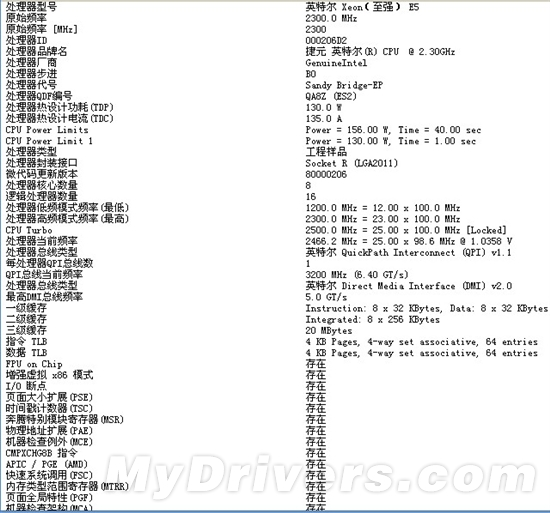

　　根据此前曝光的截图，Sandy Bridge-EP八核心在2.3GHz频率下热设计功耗为130W。
