Nvidia已经确认，下一代"开普勒"将推迟到2012年。台积电28nm新工艺的不成熟一贯被视为罪魁祸首，不过看起来也并非全部都怪代工厂。

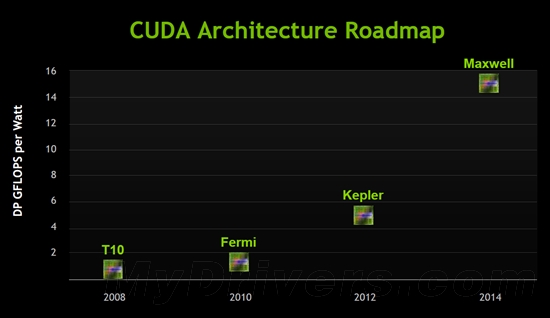

据台湾媒体报道称，开普勒的性能没能达到Nvidia的预期水准也是关键原因之一。Nvidia计划让开普勒的每瓦特双精度浮点型达到"费米"的2.5倍左右，继续加强通用计算能力，看来现在还需要进一步完善。目前还不清楚开普勒究竟达到了什么档次，但是之前有消息称已经流片成功的开普勒并没有碰到什么大麻烦。

台积电计划今年第四季度在Fab 15晶圆厂开始批量投产28nm工艺，并于2012年第三季度开始20nm工艺的试生产。

台积电的另一大客户高通仍计划在今年第四季度发布三款28nm工艺芯片8960、8270、8260A，均基于双核心的Krait架构。AMD则计划今年下半年发布首款28nm GPU，开启"南方群岛"时代，而明年的新款APU Krishna、Withita也同样会使用28nm。　　
