学习 QT 绘制图形 从这里开始是本文呢介绍的内容，不多说了，先来看内容。说明：以后使用的环境为基于Qt 4.6的Qt Creator 1.3.0 windows版本

本文介绍在窗口上绘制最简单的图形的方法。

1、新建Qt4 Gui Application工程，我这里使用的工程名为painter01，选用QDialog作为Base class

2、在dialog.h文件中声明重绘事件函数void paintEvent(QPaintEvent *);

3、在dialog.cpp中添加绘图类QPainter的头文件包含#include

4、在下面进行该函数的重定义。

void Dialog::paintEvent(QPaintEvent *)
{
QPainter painter(this);
painter.drawLine(0,0,100,100);
}

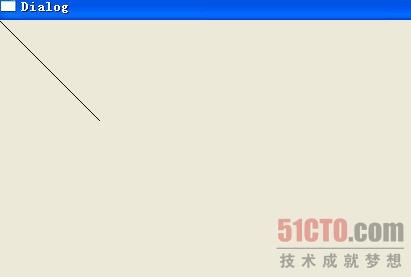

其中创建了QPainter类对象，它是用来进行绘制图形的，我们这里画了一条线Line，其中的参数为线的起点（0，0），和终点 （100，100）。这里的数值指的是像素，详细的坐标设置我们以后再讲，这里知道（0，0）点指的是窗口的左上角即可。运行效果如下：

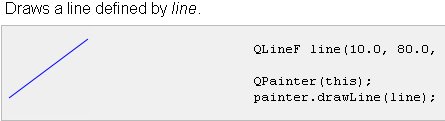

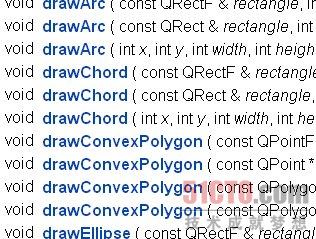

5、在qt的帮助里可以查看所有的绘制函数，而且下面还给出了相关的例子。

6、我们下面将几个知识点说明一下，帮助大家更快入门。

将函数改为如下：

void Dialog::paintEvent(QPaintEvent *)
{
QPainter painter(this);
    QPen pen; //画笔
pen.setColor(QColor(255,0,0));
QBrush brush(QColor(0,255,0,125)); //画刷

    painter.setPen(pen); //添加画笔
painter.setBrush(brush); //添加画刷
painter.drawRect(100,100,200,200); //绘制矩形
}

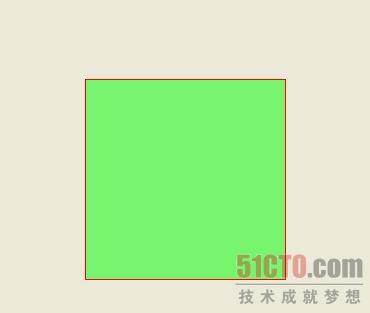

这里的pen用来绘制边框，brush用来进行封闭区域的填充，QColor类用来提供颜色，我们这里使用了rgb方法来生成颜色，即 （red，green，blue），它们取值分别是0-255，例如（255，0，0）表示红色，而全0表示黑色，全255表示白色。后面的 （0，255，0，125），其中的125是透明度（alpha）设置，其值也是从0到255，0表示全透明。最后将画笔和 画刷添加到painter绘制设备中，画出图形。这里的Rect是长方形，其中的参数为（100，100）表示起始坐标，200，200表示长和宽。效果 如下：

#p#

7.其实画笔和画刷也有很多设置，大家可以查看帮助。

QPainter painter(this);
    QPen pen(Qt::DotLine);
QBrush brush(Qt::blue);
brush.setStyle(Qt::HorPattern);
    painter.setPen(pen);
painter.setBrush(brush);
painter.drawRect(100,100,200,200);

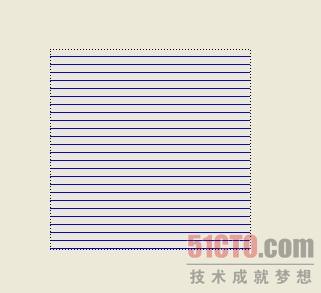

这里我们设置了画笔的风格为点线，画刷的风格为并行横线，效果如下：

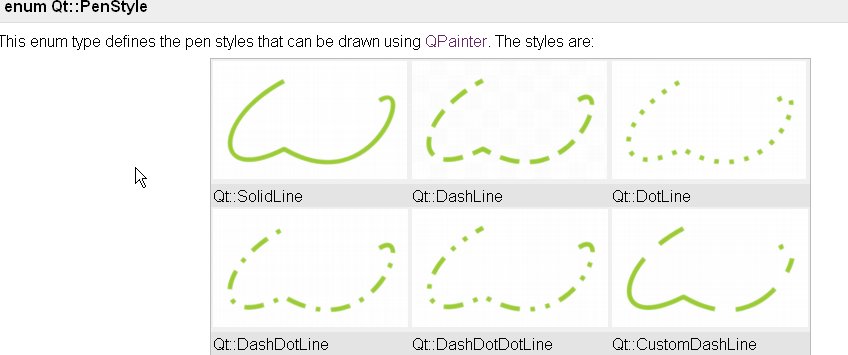

在帮助里可以看到所有的风格。

我们这里用了Qt::blue，Qt自定义的几个颜色如下：

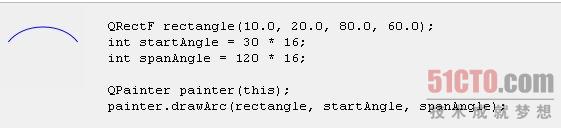

8.画弧线，这是帮助里的一个例子。

QRectF rectangle(10.0, 20.0, 80.0, 60.0); //矩形
int startAngle = 30 * 16;     //起始角度
int spanAngle = 120 * 16;   //跨越度数
     QPainter painter(this);
painter.drawArc(rectangle, startAngle, spanAngle);

这里要说明的是，画弧线时，角度被分成了十六分之一，就是说，要想为30度，就得是30*16。它有起始角度和跨度，还有位置矩形，要想画出自己想 要的弧线，就要有一定的几何知识了。这里就不再祥述。

小结：关于学习 QT 绘制图形 从这里开始的内容到这里介绍完了，希望本我对你有所帮助！
