QT 中Graphics View柜架是本文要介绍的内容，本文分为三部分为大家介绍，本篇文章为上篇，想要继续深入了解的请继续关注。参考末尾。先来看本节内容。

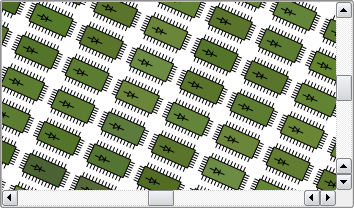

Graphics View提供了一个界面，它既可以管理大数量的定制2D graphical items，又可与它们交互，有一个view widget可以把这些项绘制出来，并支持旋转与缩放。这个柜架也包含一个事件传播结构，对于在scene中的这些items,它具有双精度的交互能力。Items能处理键盘事件，鼠标的按，移动、释放、双击事件，也可以跟踪鼠标移动。Graphics View使用BSP树来提供对item的快速查找，使用这种技术，它可以实时地绘制大规模场景，甚至以百万items计。Graphics View在Qt 4.2中被引用，它替代了它的前辈QCanvas。

Graphics View的体系结构

Graphics View提供的是一种类似于Qt model-view的编程。多个views可以监视同一个场景，而场景包含多个具有多种几何外形的items。

场景

QGraphicsScene 表示Graphics View中的场景，它有以下职责：

为管理大量的items提供一个快速的接口。

传播事件到每个item。

管理item的状态，例如选择，焦点处理。

提供未经变换的渲染功能，主要用于打印。

场景作为QGraphicsItem对象的容器。通过调用QgraphicsScene::addItem()把这些Items加入到场景中。可以使用众多的查找函数来获取特定的items。QGraphicsScene:items()与它的许多重载函数可获取那些与点、矩形，多边形，向量路径等相交或是有包含有关系的items。QGraphicsScene::itemAt()返回特定上最顶端的item。所有的item查找函数都以出栈序列返回（也就是说，***个返回的是最顶端的，***一个返回的是***端的）。

QGraphicsScene  scene;
QGraphicsRectItem  *rect=scene.addRect(QRectF(0,0,100,100));
QGraphicsItem  *item=scene.itemAt(50,50);
//item==rect;

QGraphicsScene的事件传播结构会把场景事件投递到items，也管理多个items之间的传递。假如场景收到了鼠标在某个位置press事件，场景会把这个事件投递给处在那个位置的item。QGraphicsScene也管理某种item状态，像选择与焦点。你可以通过调用QGraphicsScene::setSelectionArea()来选择items，它需要提供一个任意的形状为参数。这个函数也作为在QGraphicsView实现橡皮筋选择功能的一个基础。为得到这些已经被选择的items,调用QGraphicsScene::selectedItem()。另一个状态处理是是否一个item拥有键盘输入焦点。你可以调用QGraphicsScene::setFocusItem()或QGraphics::setFocus()来设定焦点，也可用

QGraphicsScene::focusItem()来得到当前拥有焦点的那个item。***，QGraphicsScene允许你通过调用QGraphicsScene::render()函数把部分场景送到绘图设备进行渲染。

视图

QGraphicsView提供了视图部件，它可视化场景中的内容。你可以联结多个视图到同一个场景，对这个相同的数据集提供几个视口。视口部件是一个滚动区域，它提供了滚动条以对大场景进行浏览。为了使用OpenGL,你应该调用QGraphicsView::setViewport()来把一个QGLWidget设为视口。视图从键盘，鼠标接收输入事件，在发送这些事件到场景之前，会对这些事件进行适当的翻译（把事件坐标转换成对应的场景坐标）。
利用转换矩阵，QGraphicsView::matrix(),视图可变换场景的坐标系统。这允许高级的导航特性，如缩放，旋转。为了方便，QGraphicsView也提供了在视图与场景之间进行坐标转换的函数：QGraphicsView::mapToScene(),QGraphicsView::mapForScene()。

The Item

QGraphicsItem 是场景中图形items的基类。Graphics View 提供了一些标准的、用于典型形状的items。像矩形(QGraphicsRectItem),椭圆（QGraphicsEllipseItem),文本(QGraphicsTextItem),当你写定制的item时，那些最有用的一些QGraphicsItem特性也是有效的。除此这外，QGraphicsItem支持以下特性：

*鼠标按、移动、释放、双击事件，鼠标悬停事件，滚轮事件，弹出菜单事件。

*键盘输入焦点，键盘事件。

*拖拽

*组，包括父子关系，使用QGraphicsItemGroup

*碰撞检测

Items如同QGraphicsView一样，位于本地坐标系，它也为item与场景之间，item与item之间的坐标转换提供许多工具函数。而且，也像QGraphicsView一样，它使用矩阵来变换它的坐标系统：QGraphicsItem::matrix()。它对旋转与缩放单个的Item比较有用。

Items可以包含别的items(孩子）。父items的转换被它的子孙所继承。然而，它的所有函数（也就是，QGraphicsItem::contains(),QGraphicsItem::boundingRect(),QGraphicsItem::collidesWith()),不会积累这些转换，依然在本地坐标下工作。

QGraphicsItem通过QGraphicsItem::shape()，QGraphicsItem::collideWith())来支持碰撞检测。这两个都是虚函数。从shape()返回你的item的形状（以本地坐标QPainterPath表示），QGraphicsItem会为你处理所有的碰撞检测。假如你想提供自己的碰撞检测，你应该重新实现QGraphicsItem::collideWith()。

小结：关于详解 QT 中Graphics View柜架 （上篇）的内容介绍完了，希望本文对你有所帮助。请继续关注 详解 QT 中Graphics View柜架 （中篇）。
