详解 Qt 串口通信程序全程图文（4）

创始人

2024-08-02 02:01:20

0次

Qt 串口通信程序全程图文是本文介绍的内容，本文一开始先讲解对程序的改进，在文章最后将要讲解一些重要问题。

1、在窗口中加入一些组合框Combo Box，它们的名称及条目如下：

串口：portNameComboBox，条目为：COM1，COM2

波特率：baudRateComboBox，条目为：9600，115200

数据位：dataBitsComboBox，条目为：8，7

校验位：parityComboBox，条目为：无，奇，偶

停止位：stopBitsComboBox，条目为：1，2

（注：在窗口上的Combo Box上双击，在弹出的对话框上按“+”号，可添加条目。我们只是为了演示，所以只加了这几个条目，你可以根据自己的需要添加。）

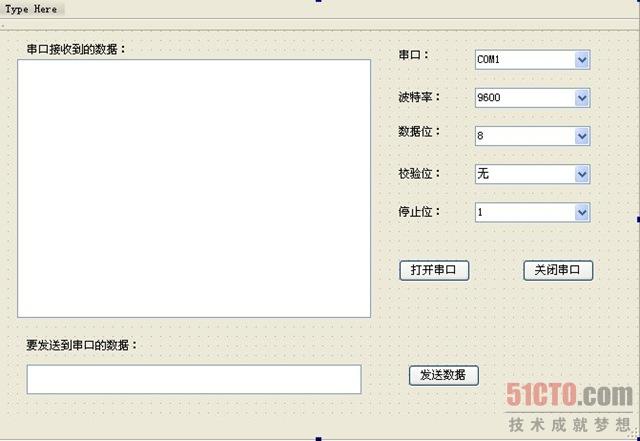

改好的窗口如下所示：

Qt 串口通信程序全程图文

2、更改“打开串口”按钮的单击事件槽函数。

void MainWindow::on_openMyComBtn_clicked()
{
QString portName = ui->portNameComboBox->currentText(); //获取串口名
myCom = new Win_QextSerialPort(portName,QextSerialBase::EventDriven);
//定义串口对象，并传递参数，在构造函数里对其进行初始化
myCom ->open(QIODevice::ReadWrite); //打开串口
if(ui->baudRateComboBox->currentText()==tr("9600")) //根据组合框内容对串口进行设置
myCom->setBaudRate(BAUD9600);
else if(ui->baudRateComboBox->currentText()==tr("115200"))
myCom->setBaudRate(BAUD115200);
//设置波特率
if(ui->dataBitsComboBox->currentText()==tr("8"))
myCom->setDataBits(DATA_8);
else if(ui->dataBitsComboBox->currentText()==tr("7"))
myCom->setDataBits(DATA_7);
//设置数据位
if(ui->parityComboBox->currentText()==tr("无"))
myCom->setParity(PAR_NONE);
else if(ui->parityComboBox->currentText()==tr("奇"))
myCom->setParity(PAR_ODD);
else if(ui->parityComboBox->currentText()==tr("偶"))
myCom->setParity(PAR_EVEN);
//设置奇偶校验
if(ui->stopBitsComboBox->currentText()==tr("1"))
myCom->setStopBits(STOP_1);
else if(ui->stopBitsComboBox->currentText()==tr("2"))
myCom->setStopBits(STOP_2);
//设置停止位
myCom->setFlowControl(FLOW_OFF); //设置数据流控制，我们使用无数据流控制的默认设置
myCom->setTimeout(500); //设置延时
connect(myCom,SIGNAL(readyRead()),this,SLOT(readMyCom()));
//信号和槽函数关联，当串口缓冲区有数据时，进行读串口操作
ui->openMyComBtn->setEnabled(false); //打开串口后“打开串口”按钮不可用
ui->closeMyComBtn->setEnabled(true); //打开串口后“关闭串口”按钮可用
ui->sendMsgBtn->setEnabled(true); //打开串口后“发送数据”按钮可用
ui->baudRateComboBox->setEnabled(false); //设置各个组合框不可用
ui->dataBitsComboBox->setEnabled(false);
ui->parityComboBox->setEnabled(false);
ui->stopBitsComboBox->setEnabled(false);
ui->portNameComboBox->setEnabled(false);
}

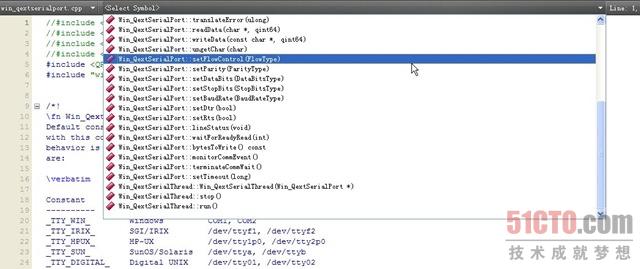

这里我们先获取串口的名称，然后调用另一个构造函数对myCom进行定义，这个构造函数里没有串口的设置参数。然后打开串口。然后获取串口的设置数据，用setBaudRate();等一系列函数进行串口的设置，这些函数都在win_qextserialport.cpp文件中定义，如下图。

Qt 串口通信程序全程图文

看完前面几部分的内容，对于这几个函数应该很好理解，这里不再解释。在最后我们对添加的那几个组合框进行了不可用设置，使其在串口打开的情况下不能选择。

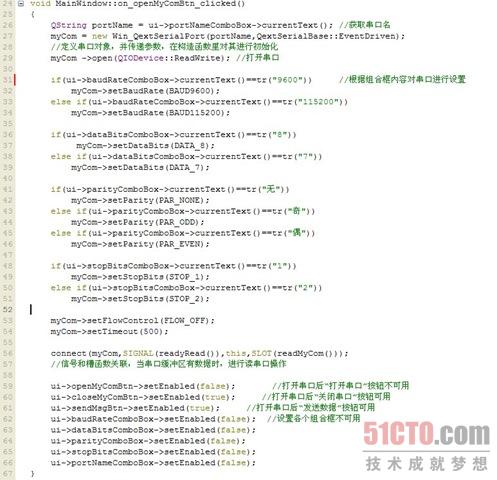

程序如下：

Qt 串口通信程序全程图文

3、更改“关闭串口”按钮单击事件的槽函数。

void MainWindow::on_closeMyComBtn_clicked()
{
myCom->close();
ui->openMyComBtn->setEnabled(true); //关闭串口后“打开串口”按钮可用
ui->closeMyComBtn->setEnabled(false); //关闭串口后“关闭串口”按钮不可用
ui->sendMsgBtn->setEnabled(false); //关闭串口后“发送数据”按钮不可用
ui->baudRateComboBox->setEnabled(true); //设置各个组合框可用
ui->dataBitsComboBox->setEnabled(true);
ui->parityComboBox->setEnabled(true);
ui->stopBitsComboBox->setEnabled(true);
ui->portNameComboBox->setEnabled(true);
}

这里只是加入了一些使组合框在“关闭串口”按钮按下后变为可用的语句。

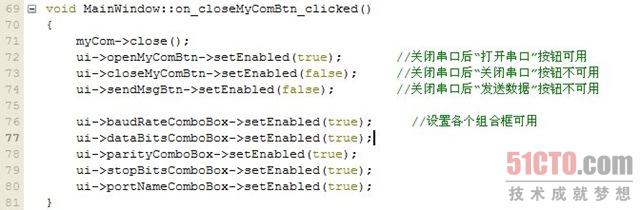

程序如下：

Qt 串口通信程序全程图文

4、更改main.cpp文件。

#include
#include //加入头文件
#include "mainwindow.h"
int main(int argc, char *argv[])
{
QApplication a(argc, argv);
QTextCodec::setCodecForTr(QTextCodec::codecForLocale());
//使程序可处理中文
MainWindow w;
w.show();
return a.exec();
}

因为上面的程序中用到了中文，为了能使程序识别中文，我们需要在主函数中加入这些语句。

程序如下：

Qt 串口通信程序全程图文

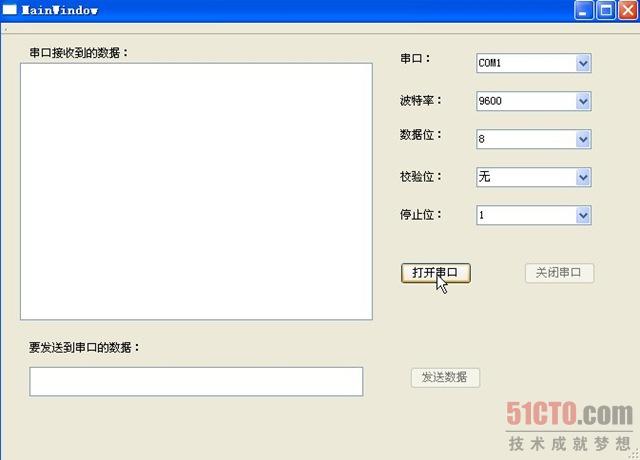

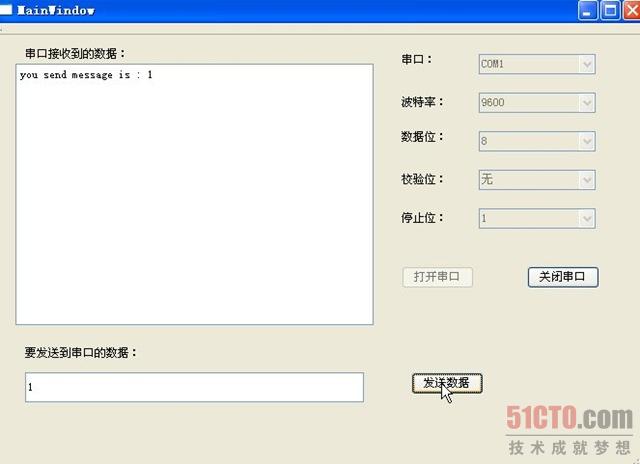

5、运行程序。
