Qt 串口通信程序全程图文是本文介绍的内容，上一部分中已经介绍了实现最简单的串口接收程序的编写，下面将对程序内容进行分析。

1、首先应说明操作串口的流程

步骤一：设置串口参数，如：波特率，数据位，奇偶校验，停止位，数据流控制等。

步骤二：选择串口，如windows下的串口1为“com1”，Linux下为“ttyS0”等，并打开串口。

步骤三：读或写串口。

步骤四：关闭串口。

（我们上一个程序没有写串口和关闭串口的功能，打开串口也是在构造函数里完成的，因为那只是为了用最简单的方法完成串口程序的编写。在后面我们将会对它进行修改和完善。）

2、下面我们将按照上面的操作串口的流程，讲解第一个程序的编写

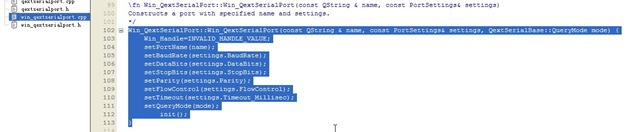

第一，我们在写程序之前，应该浏览一下那6个文件，大概看一下它们里面都是什么内容，各个文件各个类之间有什么联系。在win_qextserialport.cpp文件中，我们看它的最后一个构造函数，会发现，串口可以在这里进行初始化。

Win_QextSerialPort::Win_QextSerialPort(const QString & name, const PortSettings& settings, QextSerialBase::QueryMode mode) {
Win_Handle=INVALID_HANDLE_VALUE;
setPortName(name);
setBaudRate(settings.BaudRate);
setDataBits(settings.DataBits);
setStopBits(settings.StopBits);
setParity(settings.Parity);
setFlowControl(settings.FlowControl);
setTimeout(settings.Timeout_Millisec);
setQueryMode(mode);
init();
}

它共有三个参数，其中第一个参数const QString & name，应该是串口的名字，是QString类型，我们可以用串口1即“com1”，不用过多说明。下面我们主要研究第二个和第三个参数。

第二，我们查看第二个参数的位置。

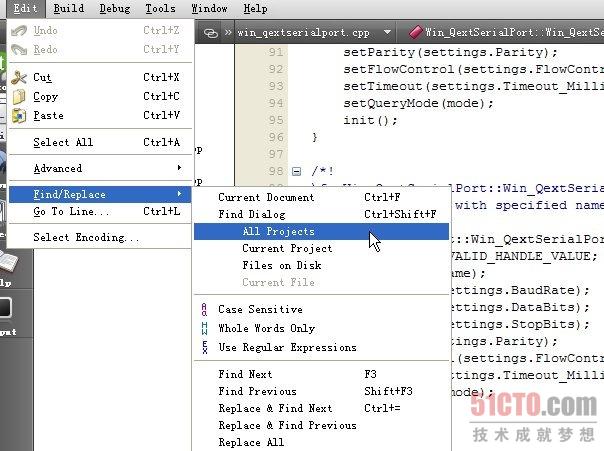

在Qt Creator的菜单中选择Edit->Find/Replace->All projects，如下图。

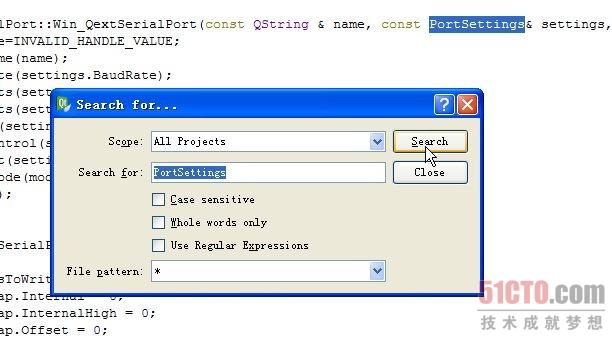

在弹出的对话框中输入要查找的内容PortSettings，如下图。

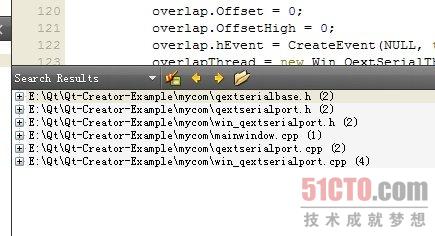

点击Search后，便能在下面显示出整个工程中所有PortSettings的位置。如下图。

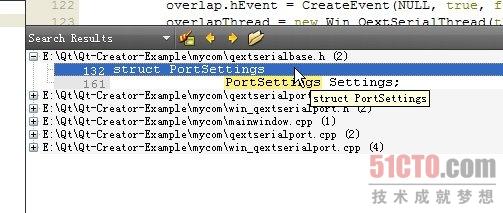

我们点击第一条，可以看到在qextserialbase.h文件中有一个struct PortSettings，如下图。

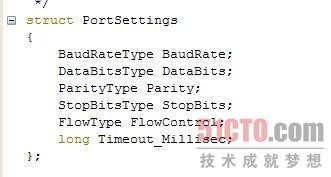

我们双击这一条，进入相应的文件。如下图。

struct PortSettings
{
BaudRateType BaudRate;
DataBitsType DataBits;
ParityType Parity;
StopBitsType StopBits;
FlowType FlowControl;
long Timeout_Millisec;
};

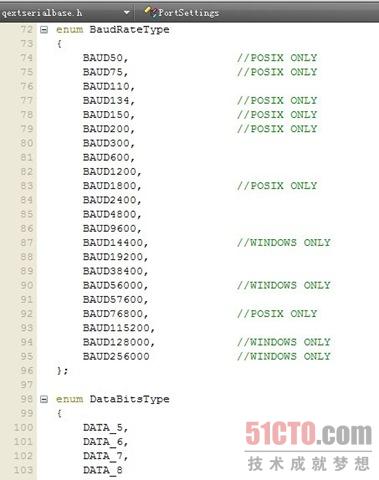

可以看到在这个结构体里定义了串口初始化的各个参数，而对于BaudRateType等类型的定义，我们在这个结构体的上面可以看到，它们是多个枚举变量。如下图。

这时我们便应该明白了，这个结构体便是实现串口参数设置的。

第三，定义串口参数。

BaudRateType BaudRate;

波特率设置，我们设置为9600，即程序中用BAUD9600；

DataBitsType DataBits;

数据位设置，我们设置为8位数据位，即DATA_8；

ParityType Parity;

奇偶校验设置，我们设置为无校验，即PAR_NONE；

StopBitsType StopBits;

停止位设置，我们设置为1位停止位，即STOP_1；

FlowType FlowControl;

数据流控制设置，我们设置为无数据流控制，即FLOW_OFF；

long Timeout_Millisec;

延时设置，我们设置为延时500ms，即500；

这样便写出了程序中的那句：

struct PortSettings myComSetting = {BAUD9600,DATA_8,PAR_NONE,STOP_1,FLOW_OFF,500};

我们定义了一个结构体变量myComSetting，并对其进行了初始化。

第四，设置第三个参数。

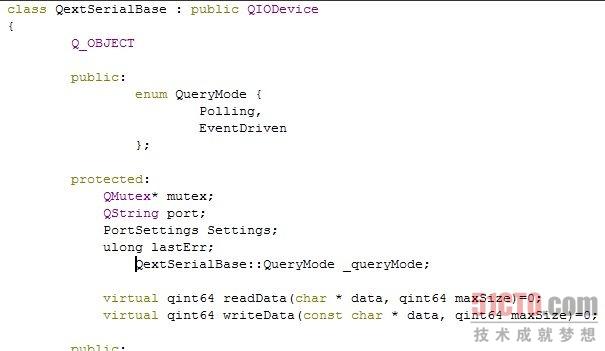

我们先按上面的方法找到它的定义位置，在qextserialbase.h中，如下图。

可以看到查询模式也是枚举变量，有两个选项，我们选择第二个EventDriven，事件驱动。

到这里，我们就可以定义Win_QextSerialPort类的变量了，就是那句：

myCom = new Win_QextSerialPort("com1",myComSetting,QextSerialBase::EventDriven);

它完成了串口的选择和串口的初始化。

第五，写打开串口函数和读串口函数。

查看win_qextserialport.h文件，我们会发现Win_QextSerialPort类继承自QextSerialBase类。

查看qextserialbase.h文件，我们会发现QextSerialBase类继承自QIODevice 类。

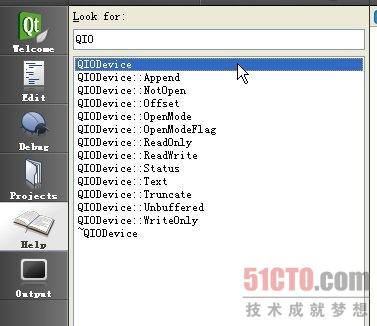

我们在Qt的帮助中查看QIODevice 类，如下图。

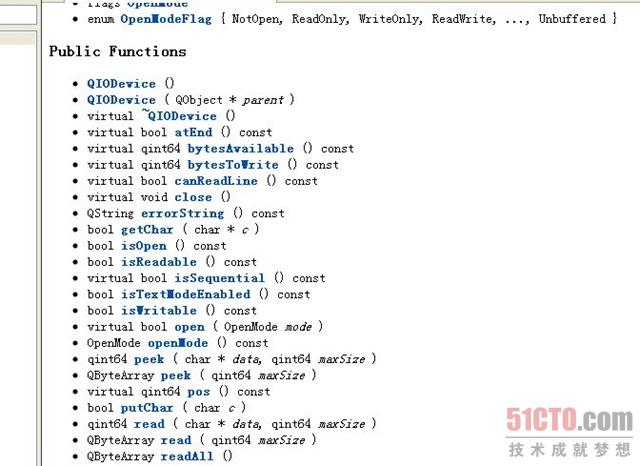

其部分内容如下图。可以看到其中有enum OpenModeFlag { NotOpen, ReadOnly, WriteOnly, ReadWrite, ..., Unbuffered }，virtual bool open ( OpenMode mode )，QByteArray readAll ()等内容。

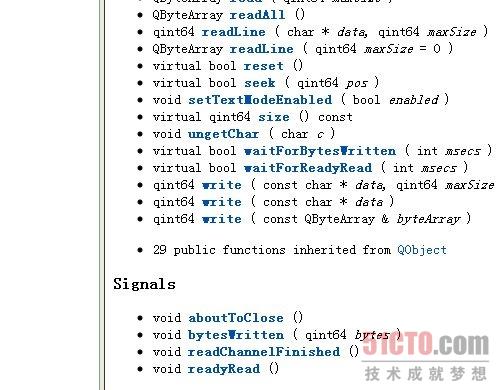

而下面的信号函数中有void readyRead ()；它可以查看串口是否有新的数据传来。

所以，我们可以用这个类里的这些函数操作串口。

如程序中的语句：

myCom ->open(QIODevice::ReadWrite);
//我们调用了其中的open函数，用ReadWrite可读写的方式进行打开串口，这个open函数在win_qextserialport.cpp中被重定义了
connect(myCom,SIGNAL(readyRead()),this,SLOT(readMyCom()));
//我们关联信号readyRead()，和自己写的槽函数readMyCom()，当串口有数据传来时进行读串口操作
void MainWindow::readMyCom() //自己写的读串口函数
{
QByteArray temp = myCom->readAll();
//我们调用readAll()函数，读取串口中所有数据，在上面可以看到其返回值是QByteArray类型
ui->textBrowser->insertPlainText(temp);
//调用insertPlainText()函数，是窗口上的文本浏览器中连续输出数据，而不是每次写数据前都清除以前的
//数据，可以在Qt的帮助里查看这个函数的说明
}

这样我们便写完了所有的语句，最后只需要在mainwindow.h文件中加入相应的头文件，对象声明，函数声明即可。

这里需要说明的是我们一定要学会查看文件和使用帮助文档，将我们不懂得知识一点一点搞明白。

小结：关于Qt 串口通信程序全程图文的内容本节介绍完了，希望本文对你有所帮助，关于串口的更多内容，请关注编辑推荐。（连载）
