高速铁路综合监控系统跨度大、监控距离远、传输线路长、应用环境复杂，且高铁每隔几百米就会有无人值守的信息站需要监控，以检测是否有人侵入，设备是否正常运转等，因此，高铁视频监控系统中需要大量的无线网络传输设备，Strix根据高铁的特点，提出3层式的解决方案，保证车载快速切换和高带宽，网络有极强的自愈能力等技术特点，完全适合铁路无线组网的需求。

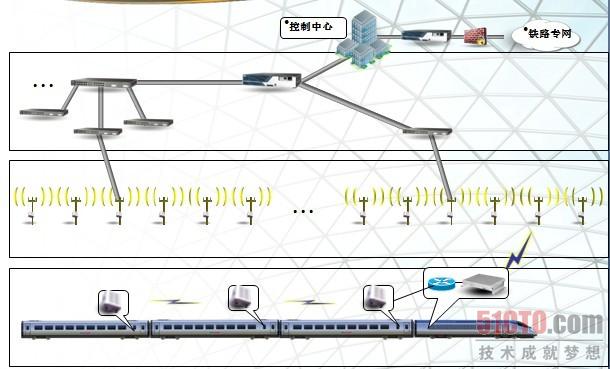

整体组网拓扑图

为了解决列车在固定节点之间的快速切换，车载设备需要持续的背景扫描以不同寻找***的上联链路，同时固定基站也将不断的提供动态性能指标回应车载设备的质询。

当移动速度加快时，切换时间就可能成为问题。Strix Access/One系统解决了这个问题，利用车载设备的无线回程模块持续的信道背景扫描，不断动态的自动的更新上联链路状态，以满足自动修复和自动调整的功能。

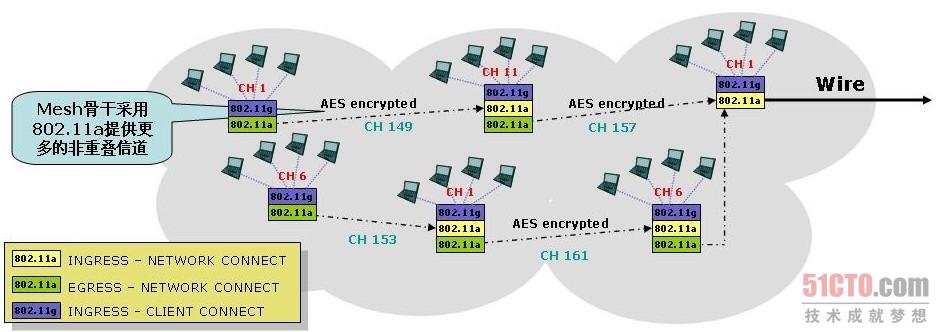

Strix Access/One产品支持多模块、多信道和多射频技术进行Mesh组网，每个节点都有多个不同功能的无线模块，分别处理无线终端接入、Mesh回程和Mesh扩展等，利用多个专用模块提高无线Mesh内部的性能。

同时，每跳都是使用不同的2.4GHz或者5.8GHz信道进行传输，大幅度的改善了多个Mesh节点之间或者外界射频环境带来的干扰。

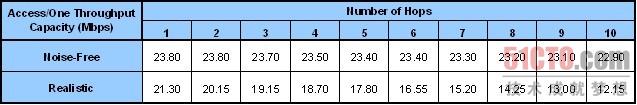

这种多模块、多信道、多无线技术的无线网状具有非常好的多跳能力，其多跳TCP吞吐量指标如下所示：

在实验室条件下每跳吞吐量下降在1%以下，在实际应用环境下，每跳吞吐量下降在10%以下。详细技术细节可参考Strix多跳性能白皮书。

轨道沿线的每个固定基站将自动决策回到有线节点的***路径。这样，不同的Mesh段将在轨道上行或者下行的两个方向上根据网络性能来负载均衡。另外，如果轨道沿线的任何一个基站出现故障，其相邻的基站将会自动地调整链路，迅速将数据流切换到相反方向的最近节点。#p#

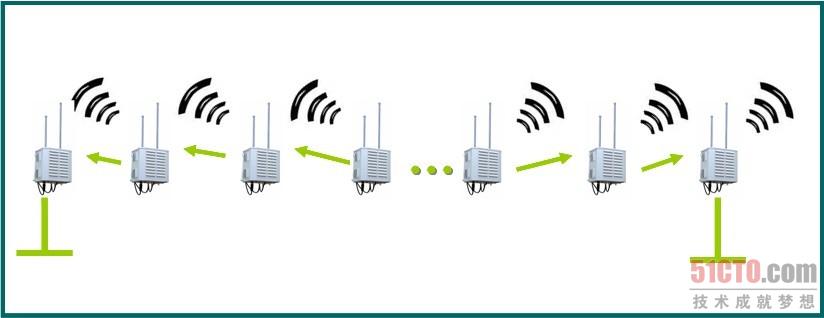

当所有无线Mesh基站启动运行后，各个基站将自动决策到有线网络的***路径，随之产生的Mesh拓扑将基于网络性能进行流量的负载平衡。如下图所示：

当轨道沿线任何一个光纤点发生故障，该区间内的固定Mesh基站将自动的调整无线链路，重新汇聚到就近的另外一个光纤点处，如下图所示：

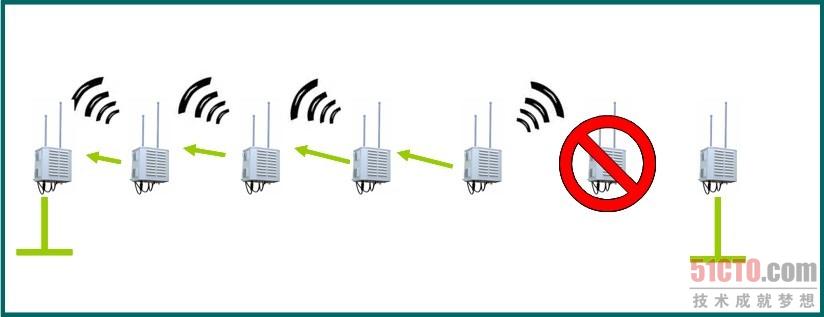

当轨道沿线任何一个固定基

站发生故障时，受到影响的固定Mesh基站将自动的调整无线链路，按照性能***的方式重新进行汇聚，如下图所示：

通过以上的无线网络组网备份、多个光纤点有线备份以及管理服务器板卡冗余备份等方式，可以大幅的提高轨道沿线无线宽带系统的可考性。
