地面线槽式布线概述

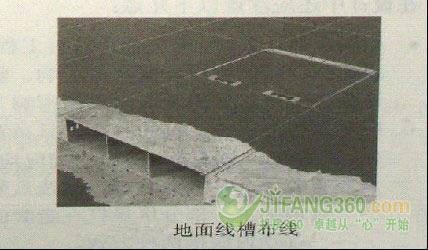

水平子系统地面线槽式布线方式就是从弱电井出来的线缆直接走地面线槽到地面出线盒，或者由分线盒出来的支管到墙上的信息出口，如图所示。由于地面出线盒或分线盒直接走地面垫层，因此，这种方式适用于大开间或需要打隔断的场所。

该方式直接将长方形的线槽打在地面垫层中，每隔4~8m安装一个过线盒或出线盒(在支路上出线盒起分线盒的作用)，直到信息出口的出线盒。

水平子系统地面线槽式布线方式具有以下优点:

1、信息插座离弱电井的距离不限。地面线槽每4~8m接一个分线盘或出线盘.布城时拉线非常容易，因此距离不限。

2、强、弱电可以同路由。强、弱电可以走同路由相邻的地面线槽，而且可接到同一线盒内的各自插座。当然地面线槽必须接地屏蔽，产品质量也要过关。

3、适用于大开间办公场所。如办公或营业大厅面积很大，计算机距离墙壁较远。如果使用长跳线直接连接到墙上的信息插座和电源插座，显然是不合适的。这时在地面线槽的附近留一个出线盒，即可同时解决网络接入和电源供应的问题。

4、提高商业楼宇的档次。大开间办公是现代流行的管理模式，只有高档楼宇才能提供这种无杂乱有序线缆的大开间办公室。

水平子系统地面线槽式布线方式具有以下缺点:

地面线槽做在地面垫层中，需要至少6.Scm以上的垫层厚度，这对于尽量减少挡板及垫层厚度是不利的。

地面线槽由于做在地面垫层中，如果楼板比较薄，有可能在装满吊顶过程中被吊杆打中，影响使用。

不适合楼层中信息点特别多的场合。随着信息点数量的增加，需要使用大量的线槽，门的宽度远远不能满足需要，因此，必须在承重墙上开洞，而这又是建筑安全规范所不允许的。另外，地面线槽多了，被吊杆打中的机会相应增大。因此，当同一布线场所超过300个信息点时，应同时用地面线槽与吊顶内线槽两种方式，以减轻地面线槽的压力。

不适合石质地面。精关的大理石地面卜出线盒，将在很大程度上影响视觉效果。因此，地面线槽的路径应避免经过石质地面，或者不在其上设置出线盒和分线盒。

造价昂贵。为美观起见，地面出线盒往往采用铜质或不锈钢产品，因此，一个出线盒的售价为300~400元，比墙上型的内嵌式出线盒高出几百倍。总体而言，地面线槽方式的造价是吊顶线槽方式的3~5倍。

在水平子系统地面线槽式布线方式设计中还应注意以下几点:

综合布线产品选型时，应选择那些有工程经验的厂家，其产品要通过国家电气屏蔽检验，避免强、弱电路对数据产生影响。敷设地向线槽时，厂家应派技术人员现场指导，避免打上垫层后再发现问题而影响工期。

应尽量根据甲方提供的办公家具布置图进行设计，避免地面线槽出口被办公家具挡住。无办公家具图时，地面线槽应均匀地布放在地面出口。对有防静电地板的房间，只需布放一个分线盒即可，出线盒敷设在静电地板下。

地面线槽的主干部分尽量打在走廊的垫层中。楼层信息点较多时，应同时采用地面线槽与吊顶内线槽两种方式。
