以XiZiShop为例，如下效果图：

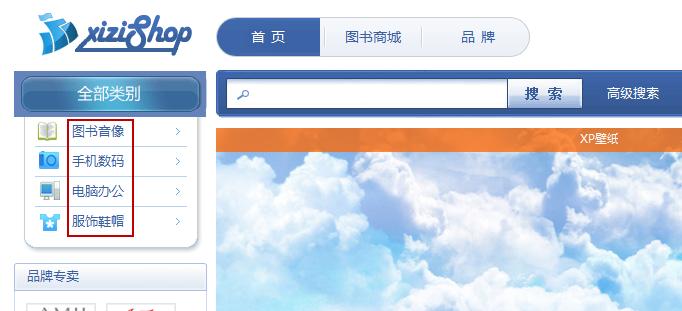

上图红色方框所示为一级类别。

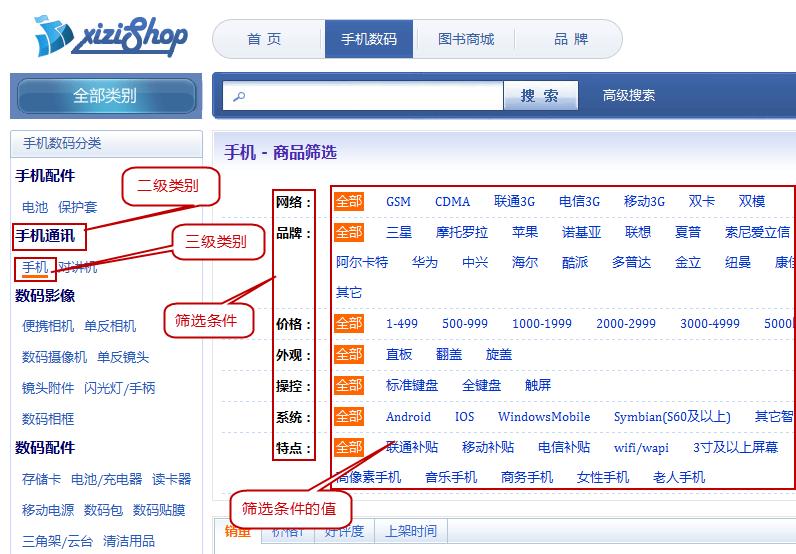

上图所示为二级类别、三级类别和筛选条件类别，以及筛选条件的值。

数据库设计步骤如下：

【步骤一】对于一级类别、二级类别，三级类别，我统一把它们放在一张表里面，名曰：栏目表(T_Columns)，各级的父子关系通过表中的FatherCol这一列去进行关联。如下图：

【步骤二】建立好存储一级类别、二级类别和三级类别的表之后，再开始考虑“筛选条件表”(表名称：T_FilterCategory)和“筛选条件值表”(表名称：T_FilterAttributes) 的设计。

然后再分析“筛选条件表”和“筛选条件值表”之间的对应关系。

同一个筛选条件可以有多个筛选条件值。例如：对于手机“品牌”来说，它下面可以有多个筛选条件值：三星、摩托罗拉、苹果.....

同一个筛选条件值又可以被多个筛选条件所拥有。

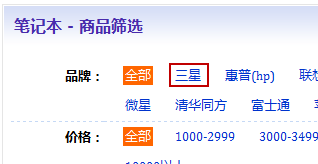

观察上图中的红色方框内容，我发现手机“品牌”里有“三星”，笔记本“品牌”里也有“三星”，换句话说，“三星”既属于手机“品牌”又属于电脑“品牌”，这样一来，“三星”就可以对应多个“品牌”了，因此得出结论同一个筛选条件值有可能被多个筛选条件所拥有。

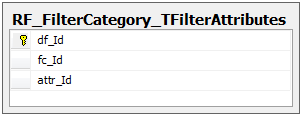

综合上述1和2，我得出“筛选条件表”和“筛选条件值表”之间是多对多的关系。于是，按照数据库设计规范，需要为这两张表添加一个中间表，名曰：(RF_FilterCategory_TFilterAttributes)

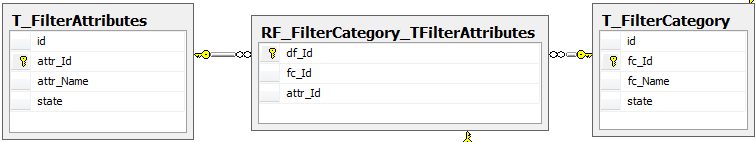

然后建立它们的外键关联：

然后再分析“筛选条件表”和“栏目表”之间的对应关系：

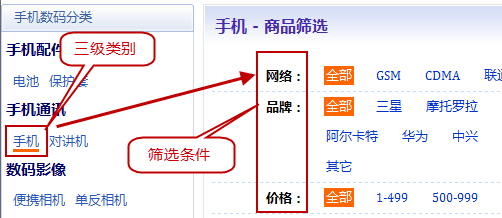

“栏目表”属于“筛选条件表”的父表，即只有“栏目表”中的三级类别才和“筛选条件表”直接关联，如下图：

分析它们的关系：

1：一个三级类别可以有多个筛选条件。

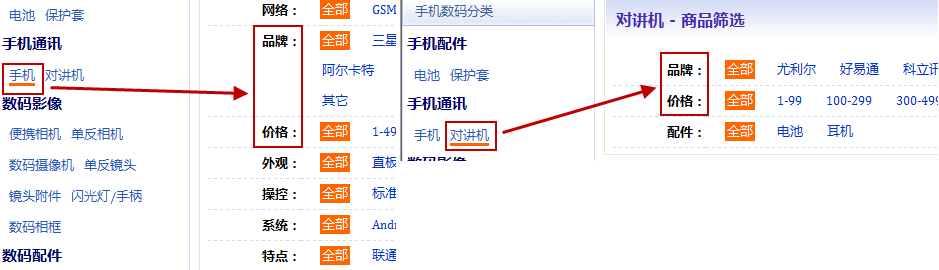

2：同一个筛选条件可以被多个三级类别拥有。如下图：

如上图：“品牌”和“价格”可以同时被三级类别中的“手机”和“对讲机”拥有。所以，“栏目表”和“筛选条件表”之间也是多对多的关系。于是又需要建一个 中间表，名曰：(RF_Columns_FilterCategory)，如下图：

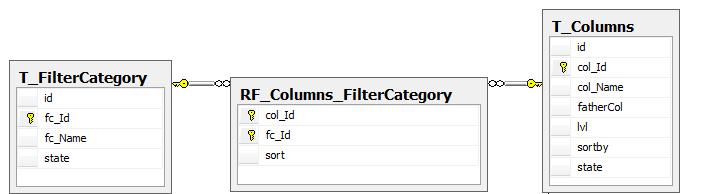

然后建立外键关系如下图：

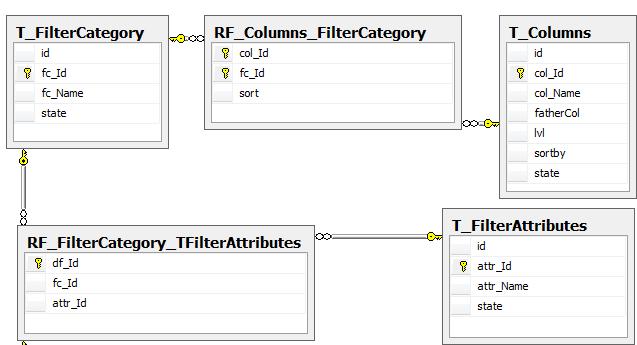

设计完这一步，整个关系图如下：

UML图：

到了这一步，似乎数据库已经设计的很完美了，但是它有一处致命的硬伤!

这个硬伤在哪儿呢，答案见续篇。
