双绞线—概述

双绞线(TP:TwistedPairwire)是综合布线工程中最常用的一种传输介质。双绞线由两根具有绝缘保护层的铜导线组成。把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,按逆时针方向扭绞,相临线对的扭绞长度在12.7cm以上。

与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。目前,双绞线可分为非屏蔽双绞线(UTP:UnshildedTwistedPair)和屏蔽双绞线(STP:ShieldedTwistedPair)。

虽然双绞线主要是用来传输模拟声音信息的,但同样适用于数字信号的传输,特别适用于较短距离的信息传输。在传输期间,信号的衰减比较大,并且产生波形畸变。采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。

只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。当距离很短,并且采用特殊的电子传输技术时,传输率可达100Mbps～155Mbps。由于利用双绞线传输信息时要向周围幅射,信息很容易被窃听,因此要花费额外的代价加以屏蔽。

屏蔽双绞线电缆的外层由铝泊包裹,以减小幅射,但并不能完全消除辐射。屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆困难。类似于同轴电缆,它必须配有支持屏蔽功能的特殊连结器和相应的安装技术。但它有较高的传输速率,100米内可达到155Mbps。

另外,非屏蔽双绞线电缆具有以下优点:

(1)无屏蔽外套,直径小,节省所占用的空间;

(2)重量轻、易弯曲、易安装;

(3)将串扰减至最小或加以消除;

(4)具有阻燃性;

(5)具有独立性和灵活性,适用于结构化综合布线。

双绞线—规格型号

EIA/TIA为双绞线电缆定义了五种不同质量的型号。计算机网络综合布线使用第三、四、五类。这五种型号如下：

1、第一类：主要用于传输语音(一类标准主要用于八十年代初之前的电话线缆)，不用于数据传输。

2、第二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网。

3、第三类:指目前在ANSI和EIA/TIA568标准中指定的电缆。该电缆的传输频率为16MHz,用于语音传输及最高传输速率为10Mbps的数据传输，主要用于10base-T。

4、第四类:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T。

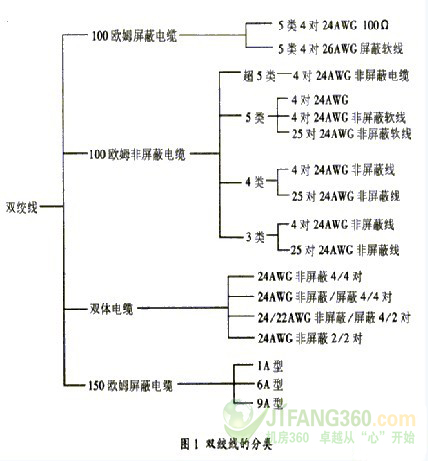

5、第五类:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100base-T和10base-T网络，这是最常用的以太网电缆。双绞线分为屏蔽双绞线与非屏蔽双绞线两大类。在这两大类中又分100欧姆电缆、双体电缆、大对数电缆、150欧姆屏蔽电缆。具体型号有多种,如图1所示。图中AWG表示美国线缆规格。

双绞线的规格型号的阐述就结束了，希望读者能够对双绞线有了一个更深刻的认识，更多内容请读者阅读：关于双绞线性能指标的探讨
