1 Service本质结构

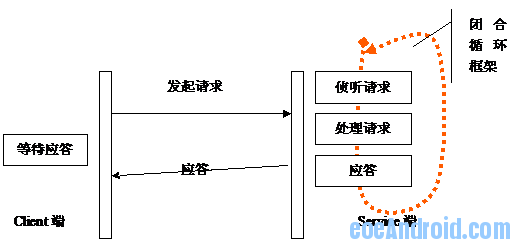

我们还是从Service的根本意义分析入手，服务的本质就是响应客户端请求。要提供服务，就必须建立接收请求，处理请求，应答客服端的框架。我想在Android Service设计者也会无时不刻把这个服务本质框图挂在脑海中。从程序的角度，服务一定要存在一个闭合循环框架和请求处理框架。

分析清楚服务框就必须弄清楚以下的机制及其构成。

（1）闭合循环结构放置在哪里？

（2）处理请求是如何分发和管理？

（3）处理框架是如何建立的？

（4）概念框架是如何建立的？

2 Service基本框架分析

Android设计中，Native Service和Android Service采用了同一个闭合循环框架。这个闭合循环框架放置在Native的C++空间中。

在服务框架中，ProcessState是公用的部分，这个公用部分最主要的框架就是闭合循环框架和接收到从Binder来的请求后的处理框架。我们将服务框架用ProcessSate来表示,简言之：

（1） addservice

（2） 建立闭合循环处理框架。

java代码：

int main(int argc, char** argv){
sp proc(ProcessState::self());
addService(String16("xxx0"), new xxx0Service());
addService(String16("xxx1"), new xxx1Service());
ProcessState::self()->startThreadPool();
IPCThreadState::self()->joinThreadPool();//闭合循环框架
}

2.1 Native Service

 Native Service是在系统Init阶段通过Init.rc脚本建立的服务。

java代码：

int main(int argc, char** argv){
sp proc(ProcessState::self());
sp sm = defaultServiceManager();
LOGI("ServiceManager: %p", sm.get());
AudioFlinger::instantiate();
MediaPlayerService::instantiate();
CameraService::instantiate();
AudioPolicyService::instantiate();
ProcessState::self()->startThreadPool();
IPCThreadState::self()->joinThreadPool();
}

（1）服务进程建立了ProcessState对象，并将给对象登记在进程的上下文中。

（2）建立一个新AudioFlinger对象，并将对象登记Service Manager Service中。

（3）开始就收请求，处理请求，应答这个循环闭合框架。

2.2 Android Service

Androids service是系统二阶段（Init2）初始化时建立的服务。

在SystemServer.java中看不到循环结构，只是可以看到建立了init2的实现函数，建立了一大堆服务，并AddService到service Manager。

Init1()是在Native空间实现的（com_andoird_server_systemServer.cpp）。我们一看这个函数就知道了，原来这个闭合循环处理框架在这里：

init1->system_init() @System_init.cpp

在system_init()我们看到了这个久违的循环闭合管理框架。

java代码：

{
Call "com/android/server/SystemServer", "init2"
ProcessState::self()->startThreadPool();
IPCThreadState::self()->joinThreadPool();
}
