Computex 2011展会上，Intel副总裁兼移动平台事业部总经理Mooly Eden向世人展示了下一代22nm Ivy Bridge处理器的晶圆，但没有公布任何具体资料。

Mooly Eden只是说Ivy Bridge将会集成更多晶体管，但这基本就是一句“废话”。Sandy Bridge处理器四核心版本的晶体管数量为9.95亿个。 　　

[[31308]]　　

当然了，这是一块直径300毫米的标准晶圆。大致数一下可以发现，纵向最多有37个内核，横向最多则是15个，单个内核的尺寸大概是8.1×20毫米，也就是162平方毫米。相比之下，32nm工艺Sandy Bridge四核心的内核尺寸是216平方毫米。

很显然，这里展示的是Ivy Bridge四核心版本，集成16个执行单元的图形核心。　　

[[31309]]　　

事实上，Ivy Bridge内核的照片也曝出了一张，但是看不到任何细节，只能隐约看出确实是四核心。　　

[[31310]]　　

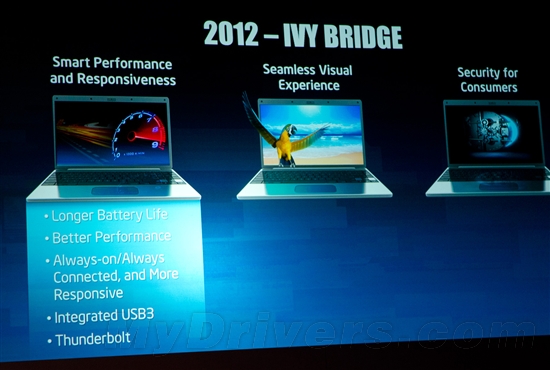

再看另一张幻灯片：Ivy Bridge平台的7系列芯片组原生支持USB 3.0已经不是秘密，不过同样支持Thunderbolt接口却是首次提及。看起来Intel迟迟不愿意原生支持USB 3.0确实就是在等待自家的Thunderbolt。
