【51CTO独家特稿】LVS如今早已不再新鲜，在生产环境中的应用非常广泛。它的原理相信运维的同行们多少都知道。但是你到底了解到什么程度呢？

我们都知道LVS有LVS-DR，LVS-NAT，LVS-TUN三种模式，其中DR模式意为Direct Routing（直接路由），是调度器与实际服务器都有一块网卡连在同一物理网段上的情况。本文主要对LVS/DR模式原理进行了阐述，另外还有一篇FAQs，给有相关疑问的朋友们做个参考。

LVS-DR工作原理详解

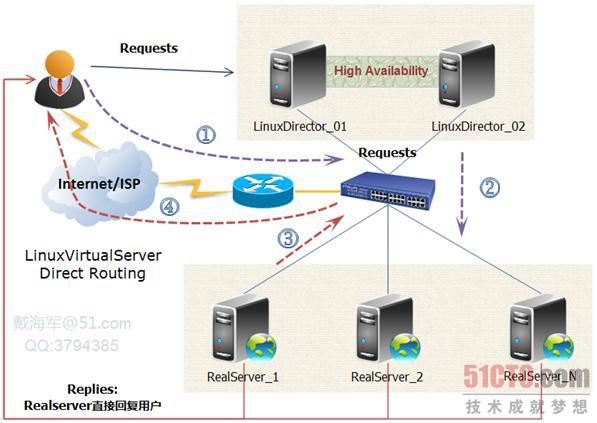

为了阐述方便，我根据官方原理图另外制作了一幅图，如下图所示：VS/DR的体系结构：

我将结合这幅原理图及具体的实例来讲解一下LVS-DR的原理，包括数据包、数据帧的走向和转换过程。

官方的原理说明：Director接收用户的请求，然后根据负载均衡算法选取一台realserver，将包转发过去，***由realserver直接回复给用户。

实例场景设备清单：

说明：我这里为了方便，client是与vip同一网段的机器。如果是外部的用户访问，将client替换成gateway即可，因为IP包头是不变的，变的只是源mac地址。

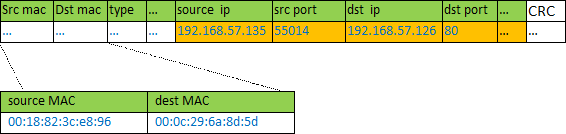

① client向目标vip发出请求，Director接收。此时IP包头及数据帧头信息如下：

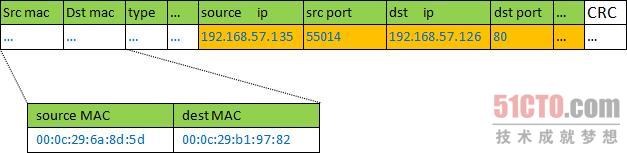

② VS根据负载均衡算法选择一台active的realserver(假设是192.168.57.122)，将此RIP所在网卡的mac地址作为目标mac地址，发送到局域网里。此时IP包头及数据帧头信息如下：

③ realserver(192.168.57.122)在局域网中收到这个帧，拆开后发现目标IP(VIP)与本地匹配，于是处理这个报文。随后重新封装报文，发送到局域网。此时IP包头及数据帧头信息如下：

④ 如果client与VS同一网段，那么client(192.168.57.135)将收到这个回复报文。如果跨了网段，那么报文通过gateway/路由器经由Internet返回给用户。

以上就是对LVS/DR模式的原理介绍。如果还有其他问题不明白的，可以参考作者另外一篇LVS/DR模式原理剖析的FAQs。

作者简介：戴海军（daihaijun@gmail.com），现就职于51.com，应用运维工程师。目前关注LVS/Nginx/Keepalived负载均衡和高可用技术。
