OpenFlow网络由OpenFlow交换机、Flow Visor和Controller三部分组成。OpenFlow交换机进行数据层的转发；FlowVisor对网络进行虚拟化；Controller对网络进行集中控制，实现控制层的功能。OpenFlow网络的结构示意图如下：

OpenFlow交换机

OpenFlow交换机是整个OpenFlow网络的核心部件，主要管理数据层的转发。OpenFlow交换机接收到数据包后，首先在本地的流表上查找转发目标端口，如果没有匹配，则把数据包转发给Controller，由控制层决定转发端口。

OpenFlow交换机的组成

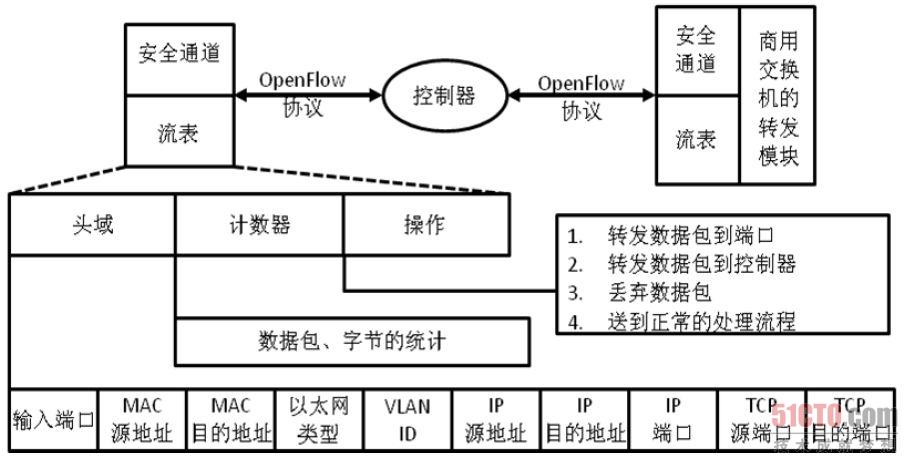

OpenFlow交换机由流表、安全通道和OpenFlow协议三部分组成。

安全通道是连接OpenFlow交换机到控制器的接口。控制器通过这个接口控制和管理交换机，同时控制器接收来自交换机的事件并向交换机发送数据包。交换机和控制器通过安全通道进行通信，而且所有的信息必须按照OpenFlow协议规定的格式来执行。

OpenFlow协议用来描述控制器和交换机之间交互所用信息的标准，以及控制器和交换机的接口标准。协议的核心部分是用于OpenFlow协议信息结构的集合。

OpenFlow协议支持三种信息类型：Controller-to-Switch，Asynchronous和Symmetric，每一个类型都有多个子类型。Controller-to-Switch信息由控制器发起并且直接用于检测交换机的状态。Asynchronous信息由交换机发起并通常用于更新控制器的网络事件和改变交换机的状态。Symmetric信息可以在没有请求的情况下由控制器或交换机发起。

OpenFlow交换机的分类

按照对OpenFlow的支持程度，OpenFlow交换机可以分为两类：专用的OpenFlow交换机和支持OpenFlow的交换机。

专用的OpenFlow交换机是专门为支持OpenFlow而设计的。它不支持现有的商用交换机上的正常处理流程，所有经过该交换机的数据都按照OpenFlow的模式进行转发。专用的OpenFlow交换机中不再具有控制逻辑，因此专用的OpenFlow交换机是用来在端口间转发数据包的一个简单的路径部件。

支持OpenFlow的交换机是在商业交换机的基础上添加流表、安全通道和OpenFlow协议来获得了OpenFlow特性的交换机。其既具有常用的商业交换机的转发模块，又具有OpenFlow的转发逻辑，因此支持OpenFlow的交换机可以采用两种不同的方式处理接收到的数据包。

按照OpenFlow交换机的发展程度来分，OpenFlow交换机也可以分为两类：“Type0”交换机和“Type1”交换机。

“Type0”交换机仅仅支持十元组以及以下四个操作：转发这个流的数据包给一个给定的端口（或者几个端口）；压缩并转发这个流的数据包给控制器；丢弃这个流的数据包；通过交换机的正常处理流程来转发这个流的数据包。

显然“Type0”交换机的这些功能是不能满足复杂试验要求的，因此我们将要定义“Type1”交换机来支持更多的功能，从而支持复杂的网络试验。“Type1”交换机将具有一个新的功能集合。

支持网络虚拟化的FlowVisor

类比计算机的虚拟化，FlowVisor就是位于硬件结构元件和软件之间的网络虚拟层。FlowVisor允许多个控制同时控制一台OpenFlow交换机，但是每个控制器仅仅可以控制经过这个OpenFlow交换机的某一个虚拟网络（即slice）。因此通过FlowVisor建立的试验平台可以在不影响商业流的转发速度的情况下，允许多个网络试验在不同的虚拟网络上同时进行。FlowVisor与一般的商用交换机是兼容的，而不需要使用FPGA和网络处理器等可编程硬件。

Controller

OpenFlow实现了数据层和控制层的分离，其中OpenFlow交换机进行数据层的转发，而Controller实现了控制层的功能。Controller通过OpenFlow协议这个标准接口对OpenFlow交换机中的流表进行控制，从而实现对整个网络进行集中控制。Controller的这一切功能都要通过运行NOX来实现，因此NOX就像是OpenFlow网络的操作系统。此外，在NOX上还可以运行Plug-n-serve、OpenRoads以及OpenPipes等应用程序。

Plug-n-Serve 通过规定数据传输路径来控制网络以及服务器上的负载，从而使得负载均衡并降低响应时间。OpenRoads 是支持OpenFlow无线网络移动性研究的框架。OpenPipes 可以在网络系统中通过移动每个子模块来测试每个子模块，并可以决定如何划分设计单元。
