PTN的建设进程从近两年来看，在一定程度上受到了保守派（支持MSTP）的阻碍。从中国移动来看，南方的推进力度明显要大于北方。当北京、天津等地还在讨论是否要在新建基站中只部署一套PTN设备而不部署MSTP设备时，浙江、安徽、贵州等省已经基本停止在新建基站中采购MSTP设备。这里我们与南方某省移动一同就承载GSM、TD-SCDMA(以下简称TD)、LTE多业务的PTN网进行了组网策略分析。

过渡阶段PTN组网方案

我们从2010年的集团技术路标演进思路中可以发现，关于PTN和MSTP网络的业务定位，集团给出了比以往更明确的思路，即PTN将承载GSM、TD、LTE以及集团专线等大颗粒的IP化业务；MSTP网络重点在于网络优化，今后主要承载集团专线业务。那么，在GSM网络IP化进程没有完成的省份和地区，PTN如何担负起GSM、TD等网络的业务承载？

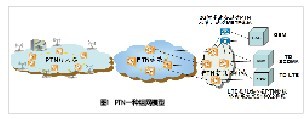

我们结合某些省份的建设思路，提出如下组网模型（图1）。

图1包含了三方面的建设思路。首先，GSM业务承载。PTN建设首先应完成汇聚层以上的网络架构搭建。在此基础上，对于新建物理站址的基站，无论基站内安装了GSM、TD或者两者兼有，传输设备统一安装1套PTN设备进行业务承载。

在基站侧，PTN配置2M板卡对接未IP化的GSM BTS设备；配置FE板卡对接IP化的TD NodeB设备。在交换侧，新增大容量的MSTP设备，通过155M光口对接PTN落地设备，通过2M对接GSM BSC设备，完成GSM业务的承载。GSM业务和TD业务，通过PTN业务的VLAN划分，进行业务规划和隔离，便于网络业务的维护和管理。

在GSM网络IP化完成后，PTN落地设备直接通过155M光口对接BSC，原来新增的MSTP设备可纳入MSTP网络利旧使用。从而从根本上大大节省了接入层MSTP设备的投入。

第二，TD业务承载。TD业务通过基站侧FE光口/电口进入PTN网络，在交换侧通过PTN落地设备的GE光口与TD-SCDMA RNC对接，完成TD业务的承载。

第三，LTE业务承载。在LTE阶段，传送网的主要任务是完成S1和X2业务的传送。在PTN汇聚层及以下网络架构不变的情况下，通过引入PTN智能路由域，根据IP地址完成S1和X2业务的转发和传送。关于PTN智能路由域，目前可行的方案主要是两种：一是通过在PTN核心层网络（MESH化）引入L3技术，完成路由转发；二是通过新增CE路由器的方式，将PTN业务全部进入CE网络进行路由转发。

中等城市联合组网案例

首先假设一种场景：中等规模地市的PTN网络建设场景。这是工程中最普遍的，需要首先考虑组网模型。关于中等规模地市的定义如下：两个核心机房，4~8个县的覆盖区域，400~800个物理接入节点。核心节点PTN设备：为防止PTN设备单点失效，市区每个核心节点采用双节点组网的结构，即两个核心机房共四个核心节点带四个汇聚环，如图2所示。

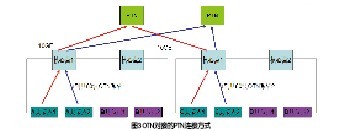

根据中等规模地市的定义，一般情况下，本地市的市到县OTN汇聚环两个左右，每个汇聚环覆盖2-4个县。如果某地市只有1个或3个OTN汇聚环，则多出的OTN汇聚环可和市区汇聚环的核心节点设备共用。OTN对接的PTN连接方式如图3所示。

PTN网络的合理架构和OTN波道的合理预规划后，接入层PTN业务的灵活接入和动态调整，对上层网络的影响较小，能够较好的满足业务预规划和网络安全可靠的要求。
