PTN（分组传送网络）技术基于分组交换内核，可以很好地解决SDH遇到的困境，OTN（光传送网）技术也能很好地弥补WDM组网的缺陷。PTN和OTN联合组网，符合未来网络发展需求，其不但可以很好地承载数据业务，符合全面IP化、智能化、全光网络的发展趋势，而且满足高安全性、更大带宽、更长传输距离的网络发展要求。

联合组网优势分析与模型研究

OTN设备非常适合定位于核心骨干层，用于大颗粒业务调度；PTN设备适合定位于汇聚接入层，用于业务的接入和汇聚。在PTN/OTN联合组网中，汇聚层PTN设备可以充分利用OTN波道，将汇聚后的业务调度至中心机房PTN交叉落地设备。其调度波道数量可以根据PTN业务实际需求配置，从而极大地简化了PTN汇聚节点与核心机房交叉落地设备之间的网络组建，避免了在PTN独立组网模式中，因单个节点的容量升级而引起的环路上所有节点设备必须同时升级的情况，极大地节省了网络投资。

由此可见，如果能够融合两种技术各取所长，联合组网显现出诸多优势，既可满足客户侧丰富的业务接入需求，又能有效地利用带宽，灵活的调度业务，还具备长距离、大带宽的传输能力。

根据PTN/OTN各自技术特点，基本按照汇聚、接入层大量部署PTN满足各种业务接入需求，骨干层部署OTN用来完成PTN汇聚后的大颗粒业务调度的原则，能够联合组建出五种组网模型，其各有优劣点。不同的组网模型可以根据对网络安全性的要求、业务的种类、业务量的多少及投资环境等条件来选择。具体五种建网模型如下分析。

联合组网后的业务走向

各类业务首先从PTN的接入环接入，主、备路由通过接入环的东、西向分别传送至PTN汇聚节点，再由汇聚设备把各类业务复用成10GE颗粒，由OTN网络按照主、备不同路由调度至核心机房PTN交叉落地设备，***由PTN交叉机环交叉、调度至各类业务宿端设备。从业务传输的整个过程来看，始终保持主、备两条不同路由。

当然，联合组网后还需要仔细分析与SDH传输网的对接问题、保护倒换问题、同步问题等。总之，用PTN和OTN两种技术联合组网符合移动未来业务发展需求，其多样的组网模型可以根据不同的需求、不同的环境灵活选取，其强大的业务接入、汇聚及灵活调度能力，有利于推动城域传输网向着统一、融合的扁平化网络演进。联合组网模型中的一已经得到大量应用，建网模型如下分析。

模型一：

模型一的主要特点是汇聚层PTN设备与OTN采用单光口对接的方式，汇聚、接入层环路保护采用PTN自身保护机制实现，汇聚点PTN设备与核心机房交叉落地设备之间的保护由OTN来实现。这种组网模型是能够满足多接口接入、大带宽传输需求的前提下，最为节省投资的一种组网模型，可以极大的减少核心机房PTN交叉落地设备和汇聚点汇聚设备投资。

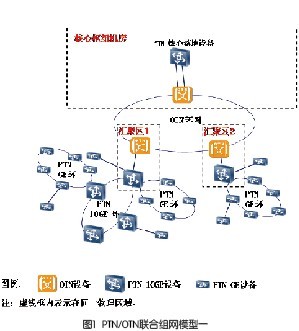

组网模型一相对网络安全性较差，汇聚点PTN设备与核心机房交叉落地PTN设备之间的传输只能实现光线路保护，此种方式只能对全网各传输节点之间光缆断纤起到保护作用，核心机房和汇聚点设备板卡失效则无法保护。具体联合组网模型一见图1。更多组网模型请读者阅读：
