IBGP邻居无法建立连接的故障解决步骤如下：

网络环境

在下图的网络中，RouterA分别通过接口POS5/0/0和GE1/0/0与RouterB配置IBGP连接。配置完成后，RouterA和RouterB之间的BGP邻居down掉了，一直处于OpenSent状态，但是从RouterA上可以ping通RouterB的Loopback0地址10.0.0.1。

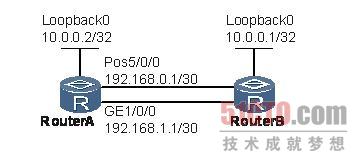

图IBGP邻居无法建立连接

故障分析

步骤 1 在RouterA上，执行display ip routing-table命令检查，发现POS5/0/0接口down掉后，有一条下一跳为NULL0口的到公网的等值路由。

POS5/0/0接口down掉后，RouterA上到公网路由及其对应BGP邻居状态如下。

displayiprouting-table219.133.0.0

RoutingTable:Public

SummaryCount:2

Destination/MaskProtoPreCostNextHopInterface

0.0.0.0/0BGP100010.0.0.1GigabitEthernet1/0/0

BGP100010.0.0.1NUll0

displaybgppeer

BGPlocalrouterID:172.16.0.1

LocalASnumber:64640

Totalnumberofpeers:3Peersinestablishedstate:2

PeerVASMsgRcvdMsgSentOutQUp/DownStatePrefRcv

由此可知发生了路由迭代。如果没有迭代发生，那么POS5/0/0接口down掉后，原先的两条等值路由上行，应该只剩下一条从GE1/0/0出去的路由才对。

步骤 2 在RouterB上，执行display bgp peer命令查看对等体状态，一直处于OpenSent状态。

4413401000:01:10OpenSent0

POS5/0/0接口没有down时，到公网路由：

displayiprouting-table219.133.0.3

RoutingTable:Public

SummaryCount:2

Destination/MaskProtoPreCostNextHopInterface

0.0.0.0/0BGP100010.0.0.1GigabitEthernet1/0/0

BGP100010.0.0.1Pos5/0/0

步骤 3 在RouterA上，使用display current-configuration命令查看配置，发现配置了如下的指向RouterB Loopback地址32位掩码的静态路由。

ip route-static 10.0.0.1 255.255.255.255 192.168.1.1

ip route-static 10.0.0.1 255.255.255.255 192.168.0.1

现在RouterA POS5/0/0接口down了，如上的静态路由配置会导致RouterA进行路由迭代，另外还有如下路由配置到达192.168.0.1（RouterB和RouterA对接的10G POS口地址）。

ip route-static 192.168.0.0 255.255.255.0 NULL0 preference 255

因此就出现了在RouterA POS口down掉后，双上行的两条等值路由，有一条的下一跳变成NULL0口了。

指向NULL0的路由出现和BGP邻居down掉有关系，此时从RouterA上可以ping通RouterB Loopback地址（10.0.0.1），一般而言，此时BGP邻居应该不会down掉。

但因为RouterA是双路由上行，因此发包就有个Hash问题，直接不带源地址的ping，Hash的结果是从10GE口出去，因此是通的。如果在RouterA上带Loopback地址作为源地址来ping RouterB的Loopback地址，RouterA上Hash的结果就是从10G POS口出去了，结果导致不通，而这恰巧是RouterA和RouterB建立BGP邻居的源和目的地址，因此RouterA上出现了BGP邻居down掉的问题，因为10G POS口现在迭代到的路由的下一跳是NULL0口。由此可知，RouterA路由迭代导致BGP邻居down掉。

----结束

处理步骤

在RouterA上分别执行如下操作。

步骤 1 执行system-view命令，进入系统视图。

步骤 2 分别执行undo ip route-static 10.0.0.1 255.255.255.255 192.168.1.1和undo ip route-static 10.0.0.1 255.255.255.255 192.168.0.1命令，删除原有静态路由。

步骤 3 分别执行ip route-static 10.0.0.1 32 GigabitEthernet 1/0/0 192.168.1.1和ip route-static 10.0.0.1 32 Pos 5/0/0 192.168.0.1命令，在静态路由后加上下一跳和对应的出接口。

步骤 4 在RouterA POS5/0/0接口down掉后，迭代到如上静态路由就迭代中止了，就宣布POS口的静态路由不可达，从路由表中撤销掉该路由，到对端RouterB的所有报文都走对应的GE口出去了。

步骤 5 执行命令return退回到用户视图，执行命令save，保存对配置的修改。

----结束

配置完成后，在RouterA上执行display ip routing-table命令查看，发现指向Null0口的路由消失，故障排除。

案例总结

配置静态路由时，如果不是点对点的网络类型，建议同时配置下一跳和对应的出接口，否则容易引发路由迭代错误。
