网桥的消除循环功能与获取、转发和过滤两个功能比较起来是最难理解的。

图8为一个有冗余的多重网桥。广播信息从图中右上角的工作站发出。

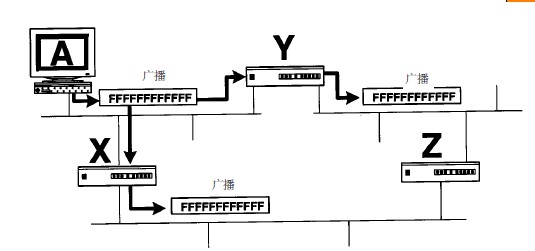

在图9中，网桥X、Y都与***个物理网段相连，它们先对广播进行监测，监测到广播信息后，便将信息发送至所有的其他端口，这个例子中只有一个其他端口，即端口Z。

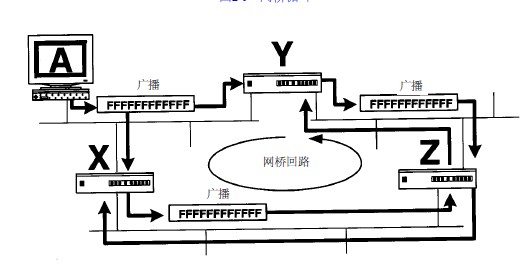

在图1 0中，广播在第二个和第三个物理网段进行传播，而这两个网段都和网桥Z相连，网桥Z监测到这个广播后，又将广播发送到第三个和第二个物理网段。

这种现象称为网桥循环。在网桥循环中，广播将对第三个物理网段产生损害，如图8到1 0所示。在实际的运用中，存在数百个物理网段。当工程师们设法对循环进行定位时，这种情况可能会导致数百次死机。一旦循环位置确定后，***的解决办法是切断所有连接。

网桥的消除循环功能是对循环进行定位并切断多余的连接。为了达到此目的，网桥必须知道其他网桥。当网络上存在一个以上的网桥时，源M A C地址位于接收帧的端口这一假设将不成立。网桥和另一网桥交换信息的协议称为S T P(生成树协议)S T P有几种不同的版本，而且这些版本相互之间并不相容。

对所有的网桥和交换机使用相同的S T P版本进行验证是非常重要的，因为不同类的S T P版本将导致网桥循环，这将对以太网的物理网段造成损害。两种最通用的S T P版本为D E C和I E E E。另外还有几种不是很流行的版本。所以，保证不使用非通用版本是非常重要的，因为将来这些版本可能会造成潜在的问题。大多数交换机一般都只支持D E C和I E E E。Cisco Catalyst交换机在以太网端口上使用的是I E E E版本，在令牌环端口上使用的是I B M版本的S T P。

透明网桥的功能中获取功能介绍就到此结束了，希望大家能够掌握。更多的内容经大家阅读：

透明网桥的功能—获取

透明网桥的功能—转发和过滤
