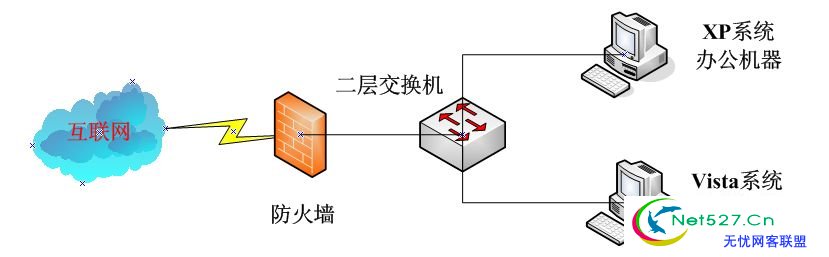

防火墙实验网络拓扑

故障现象

1、 vista操作系统的办公机器在接入网络时，本地连接便显示网络连接正在识别，提示找不到网络；

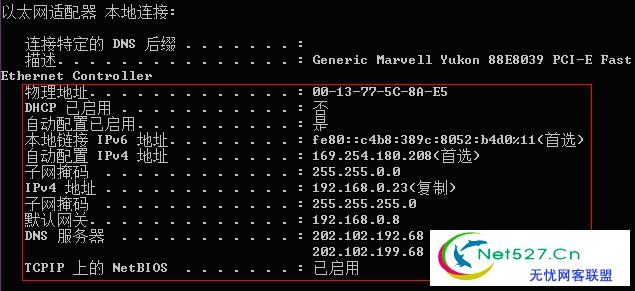

2、 使用ifconfig/all命令查看vista系统的ip地址情况如下图所示：

通过上图，我们发现：vista系统的***地址变成了169.254.180.208，而不是先前收到设置的192.168.0.23了；

1、 用户反馈，如果vista系统的办公机器只接入交换机不会出现这种情况，但一旦接入防火墙，故障现象就会出现。

2、 XP系统的办公机器一切正常。

故障现象

首先根据用户反馈的故障现象，从自己的经验出发，个人认为这个跟网络应该没有什么关系，估计是操作系统的问题，于是打microsoft OEM厂商的800电话咨询关于vista系统ip地址“突变”的原因，得到的回复是：从未出现过此类问题，可能跟现场环境有关。

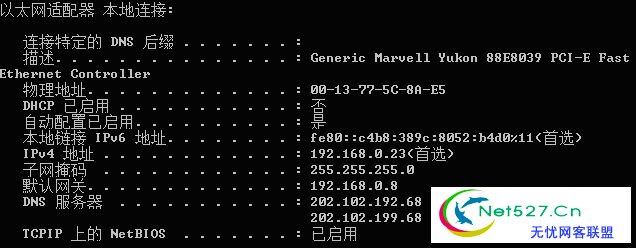

根据用户反馈的情况测试：首先，设好vista系统机器的ip地址后，将其接入一台普通的交换机，查看vista机器的ip地址，的确正常，如下图所示

难道真的跟防火墙有关？

1、 既然怀疑跟防火墙有关，我们便将注意力放到防火墙上来，telnet到防火墙上，使用使用tcpdump –i eth2 host 192.168.0.23 –n命令抓取测试vista主机的数据包。

重启vista主机，发现vista主机在系统启动后，发送了一个源ip为0.0.0.0、目的ip为其配置的ip的arp请求包，同时，防火墙回应了该arp请求包，如下图所示

2、防火墙为什么会回应该数据包？我们检查防火墙配置，发现防火墙上手动将内部办公网段设为静态arp代理。跟用户确认该问题，原来用户误认为该功能可能会解决arp欺骗问题，尝试设置后，忘记将其删除了。

故障解决

删除防火墙上手动添加的arp代理项，故障现象消失，故障解决。
