布线产品内容如下介绍：

(1)模块安装面板。

面板用于安装插座模块。常用的有1口、2口、3口面板，最多可安装12个插座模块。面板外形有86型(国家标准)和长型(美国标准)。还有一类多功能面板，除了安装呵45插座外，也可以安装光纤信息点。插座日有直口和斜口之分，垂直安装时建议采用斜口。水平安装时采用直口。

(2)插座模块。

插座模块是工作区子系统的接插件，多安装在墙面，与插座面板配套使用。

(3)模块式配线架

模块式配线架采用RJ45接口，它跳线方便，应用最广泛，尺寸符合EIA标准，高度从1U~4U，宽度与标准机柜吻合，可直接安装在机柜中。常见配置有12、16、24、32、48端口。配线架应配套前后理线器，便于线缆绑扎和导向。配线架的结构有两类:电路板型和模块安装型。电路板型的产品将多个RJ45插座(通常为6个)预先安装在一个电路板上，配线架端口数固定不可变。而模块安装型刚采用和插座一样的插座模块安装在空的配线架板上，可根据需要的端口数量进行购买。

(4)跳线。

跳线在配线室用于连接交换机和配线架，在工作区用于连接电脑和插座。跳线是保障整个链路性能的重要一环，但实际中往往被忽略。实际工程中自行制作跳线非常普遍，由于跳线经常被插拔，质量差很容易造成网络中断，而且技术性能也不易得到保障，因此强烈建议采用原装成品跳线，保证工程质量。在机柜内使用成品跳线不足之处在于跳线长度都是标准的，不可能正好满足实际需要的长度，因此应事先选用800mm宽的配线柜，在配线机柜的两侧安装绕线环整理多余长度的线缆。

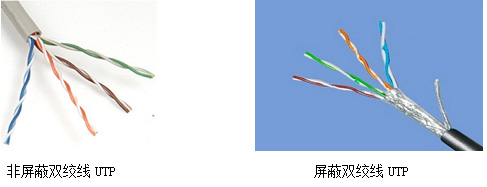

(5)铜缆双绞线，产品外观如图所示。

(6)光纤接头。

机房配线架常采用SC和ST接头，而小型机、存储设备则常采用LC接头。LC接头属于小型接头，安装密度比SC、ST接头要高一倍，而且LC的多模损耗为0.ldB，低于其他产品，从而可提高光纤链路的性能。

[[28229]]


(7)光纤。

机房内使用的主要是多模光纤，有两种规格:62.5/125μm、50/125μm。在同样光源的情况下，50/125μm光纤可以提供更好的性能，建议采用。

(8)光跳线和尾纤。

光跳线指两端均有接头的光纤，尾纤则仅有一端有接头。跳线和尾纤都分单芯和双芯两种。

(9)光纤配线架。

用以完成光缆的端接以及和跳线的连接。光纤配线架由箱体、面板\椭合器组成。
