戴尔R5400工作站外观

戴尔R5400采用2U机架式结构，前面板的设计非常简洁，电源按钮和两个USB 2.0接口位于左上角，中间占了较大面积的是孔状通风窗口，气流由风扇从窗口抽入，形成中央贯通的风道。右上角提供了一个超薄光驱托架，标配了一个DVD+/- RW刻录机。光驱下方提供了两个3.5寸热插拔硬盘托架，标配一块三星250GB SATA接口硬盘，转速7200。最高支持2块1TB SATA接口硬盘，工作站内建SATA 3.0Gb/s控制器，支持SATA RAID 0/1阵列模式。

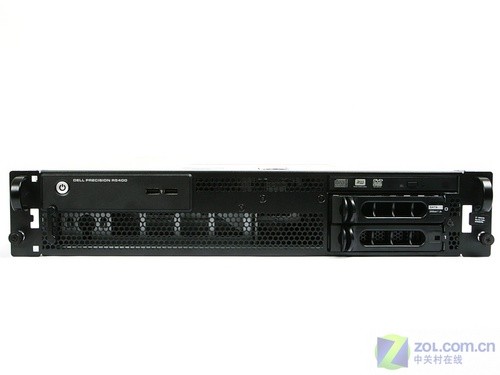

戴尔R5400工作站正视图

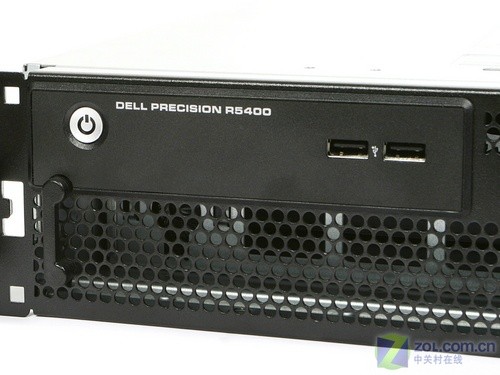

电源按钮和2个USB 2.0接口

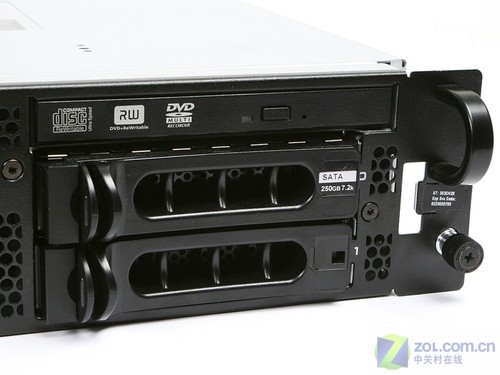

1个超薄光驱托架和2个3.5寸热插拔硬盘托架

戴尔R5400工作站的前面板非常简洁，下面再来看一下机箱后视图。机箱后部接口非常丰富，最左边是一个热插拔电源仓位，标配了一颗750W热插拔电源。右边是两个千兆以太网接口、3个USB 2.0接口、2个PS/2接口和2个串口。串口的上面是远程访问主机卡，用来和戴尔FX 100进行通讯，远程卡上具备2个DVI接口和1个千兆以太网接口。远程访问卡右边提供了4个全高扩展卡位，可以安装两块专业显卡。

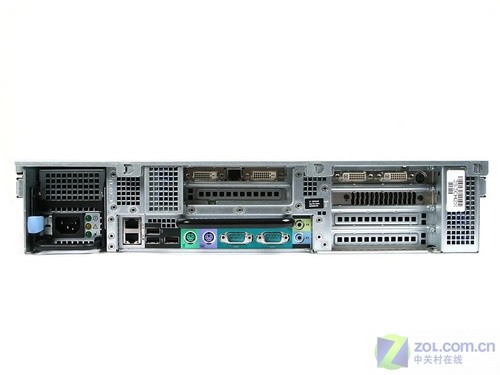

机箱后视图

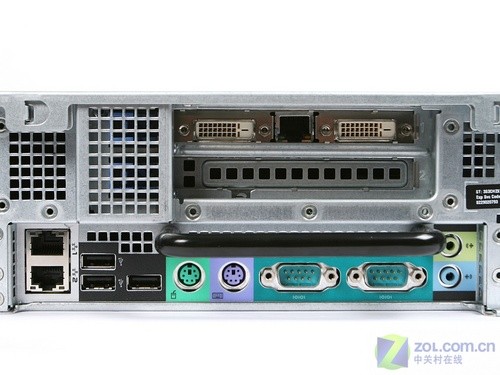

后部接口细节，最上面的是远程访问主机卡

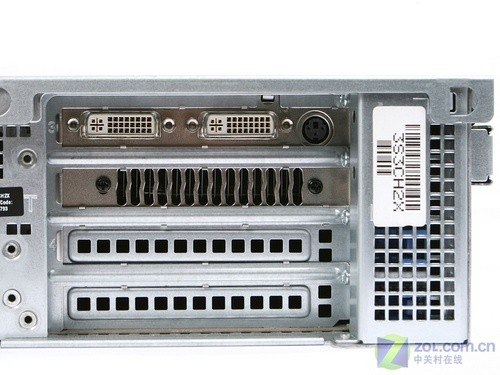

最高支持2块专业显卡

#p#

戴尔FX 100远程访问设备外观

戴尔FX 100的外观有点像我们常见的无线路由器，体积非常小巧，规格为9.13x3.7x6.85英寸。前面板自上而下依次是电源指示灯、网络连通指示灯、远程开关机按钮、断开连接按钮、2个USB接口和音频接口。

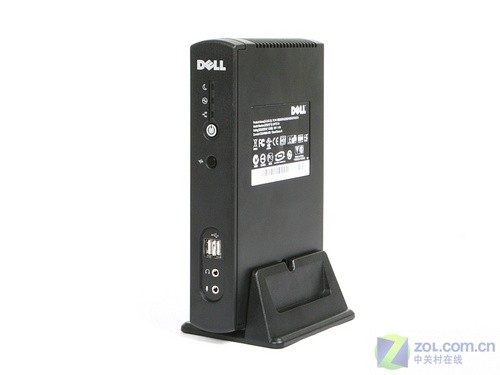

戴尔FX 100远程访问设备

后部面板自上而下依次为戴尔FX 100的电源开关、直流输入插口、2个USB接口、1个千兆以太网接口、两个DVI接口以及音频接口。两个DVI接口提供了双头输出功能。

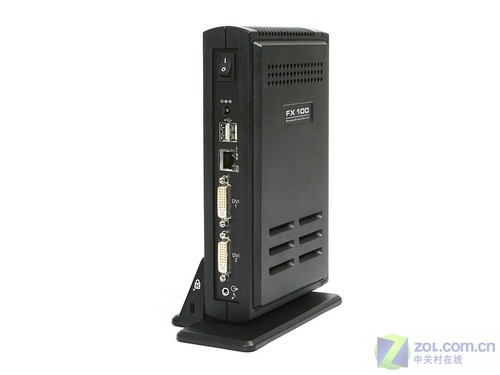

戴尔FX 100后部面板

通过戴尔FX 100远程访问设备，用户只需一个显示器、一套键盘鼠标以及IP网络即可远程访问戴尔R5400工作站，不过这种连接是一对一的，即一个戴尔FX 100只可控制一台戴尔R5400，这和传统的KVM可以一对多的方式不同，但是戴尔FX 100的连接距离要比传统KVM远得多，传统KVM一般最多300米的距离就会信号衰减，而戴尔FX 100可以通过Internet连接，用户甚至可以在异地对戴尔R5400进行访问，突破了地域的限制，因而更加灵活。戴尔R5400和戴尔FX 100的具体连接以及操作方法在下文会有详细叙述。
