面向广大中小型企业设计的新型刀片服务器产品FUJITSU PRIMERGY BX400在2010年11月正式在全球发布后，一直是业界关注的热点。因为对于现在的IT环境而言，在考量计算力的同时对节能的要求也越来越高。

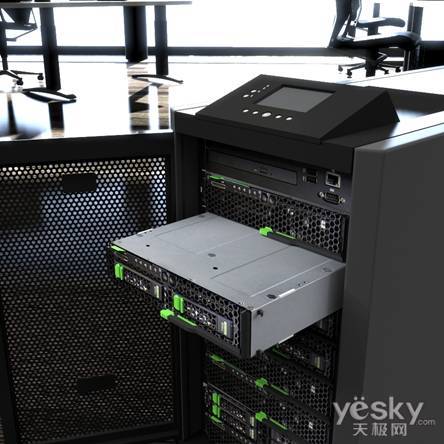

　　超清新的富士通PRIMERGY BX400 S1

X86服务器PRIMERGY BX400开启了中型企业的刀片计算时代，同时也致力成为绿色节能服务器的标杆。那么这款服务器产品到底有哪些不为人知的特点，今天我们就来揭开它神秘的面纱。

绿色小巨人 机箱设计更完美

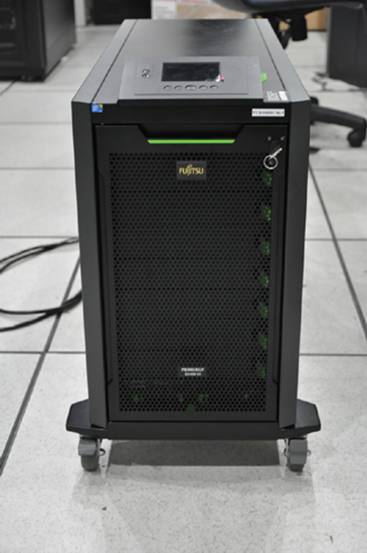

　　富士通PRIMERGY BX400 S1服务器机箱

富士通PRIMERGY BX400是集成一个在机箱里的多功能IT基础设施产品。作为完整的小型商业基础设施产品，富士通PRIMERGY BX400 S1刀片服务器可以从一开始就节省时间和金钱的投入。

从上图我们可以看到一款19英寸的刀片机箱，绿色元素点缀其中，更凸显富士通绿色节能产品的理念。一个小型机箱内封装多达八个服务器或储存刀片的PRIMERGY BX400堪称一款高度集成的绿色数据中心。除了最佳的刀片服务器整合技术外，也许是因为德国和日本两个团队联合设计的富士通x86服务器传承了大型机基因，这款产品集中了多项富士通的独特工艺和先进技术，下面就跟着小编一起详细的了解一下这款产品吧。

#p#

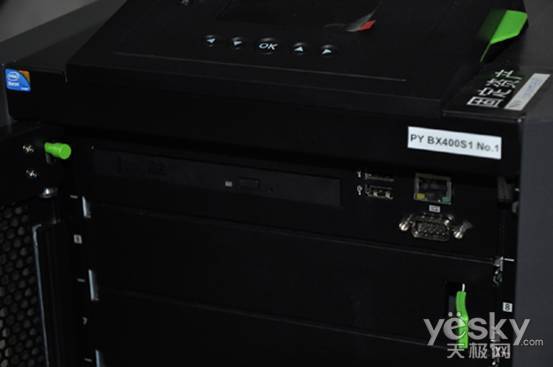

　　富士通PRIMERGY BX400机箱前面板

　　服务器机箱控制区域

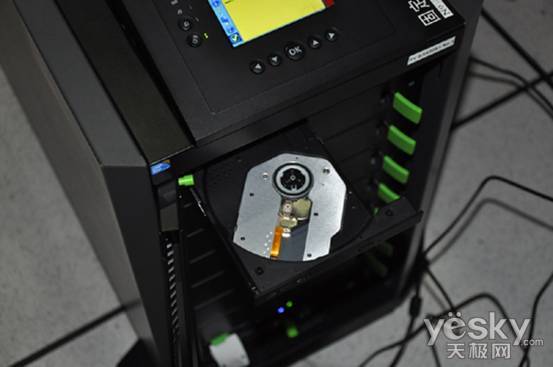

　　光驱位

我们可以看到，富士通PRIMERGY BX400 S1服务器的DVD光驱设置和机架服务器的设计位置基本一致，位于机箱的左上部。

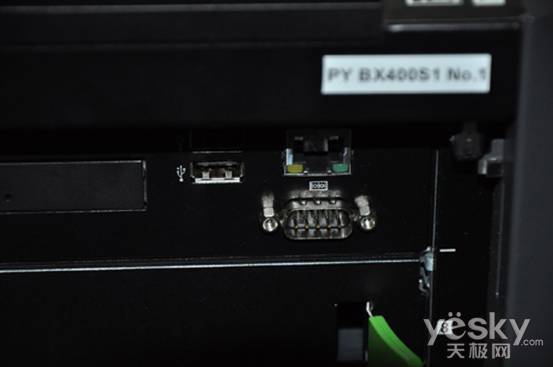

　　2个USB接口 1个RS-232-C串口，1个电源接口

#p#

因为机箱后部还有接口，故前面没有设计太多接口出来，但是也已经可以满足日后的需求。

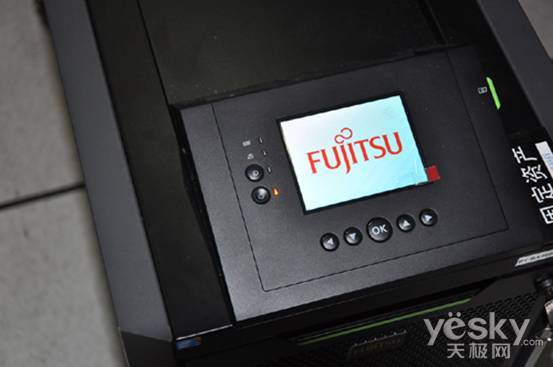

　　开机进入操作界面，熟悉的富士通logo界面。

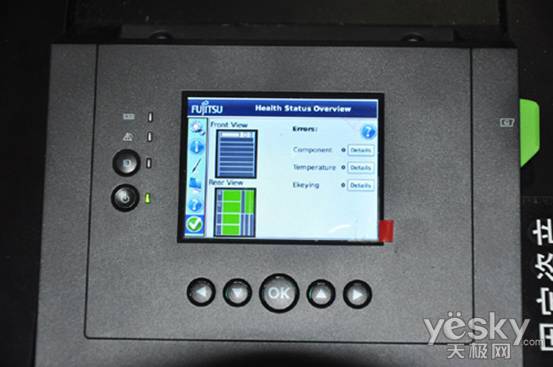

　　清楚显示工作状态的控制界面

PRIMERGY BX400提供了清晰直观的向导功能，利用图形界面对整个安装过程进行指导，并且引入了独有的ServerView管理软件帮助客户轻松应对日常服务器管理，本地服务面板可以通过系统LCD显示器直接提供服务器的工作状态，在管理、配置、诊断和监控过程中提供支持，节省操作时间更绿色。

#p#

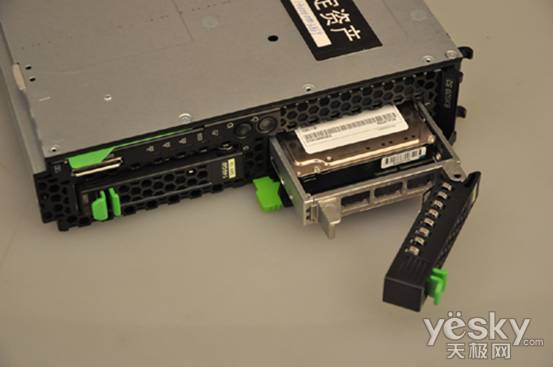

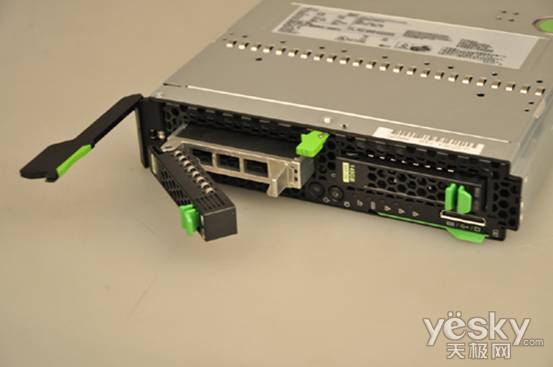

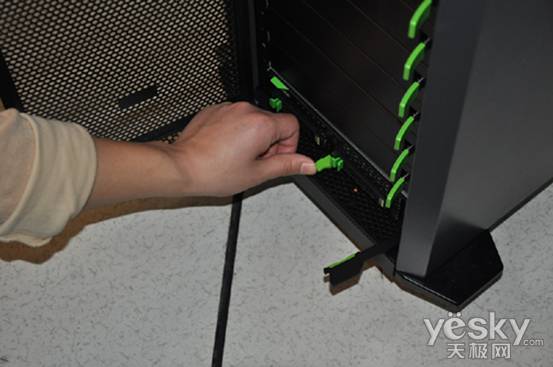

　　硬盘小扳手 方便硬盘推拉

和很多国产服务器不同，富士通PRIMERGY BX400 S1服务器上的小扳手做工非常细致，几乎可以避免了人为因素弄断小扳手的情况，之所以采用绿色也是和富士通很多产品一样，让大家记住绿色节能、绿色富士通。

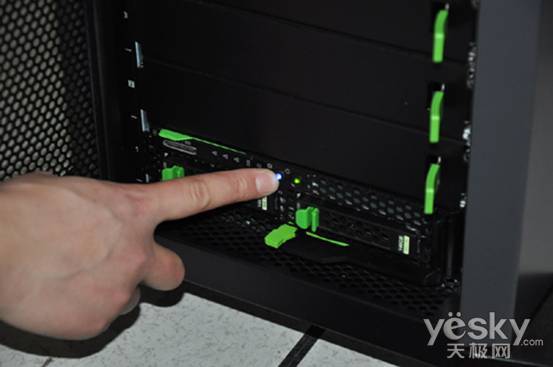

　　硬盘上方的指示灯，可以清楚表明硬盘当前的工作情况

富士通PRIMERGY BX400 S1和很多普通服务器的最大区别就是，它是完整的解决方案和服务支持。在机箱中，我们能够轻松共享组件，可以毫不费力地完成对刀片服务器、刀片存储和刀片链接模块的添加。

#p#

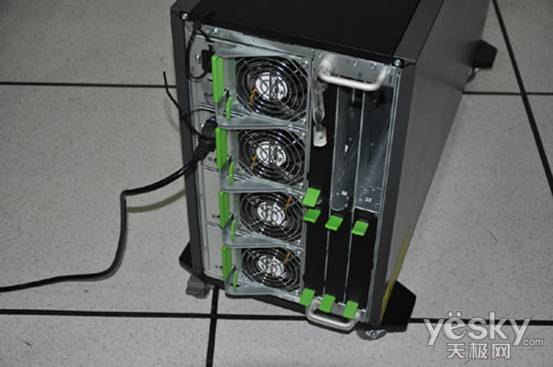

　　服务器机箱背部

　　富士通PRIMERGY BX400机箱后面板

我们可以清楚看到机箱背部区域设置是比较密集的，机箱背部设有4个电源模块/风扇模块，4个刀连接模块以及控制端口区域部分。我们评测的服务器标配为1个热插拔管理刀片和可选冗余管理刀片。刀片机箱背部设有2个USB接口，1Gb以太网及光纤通道端口。

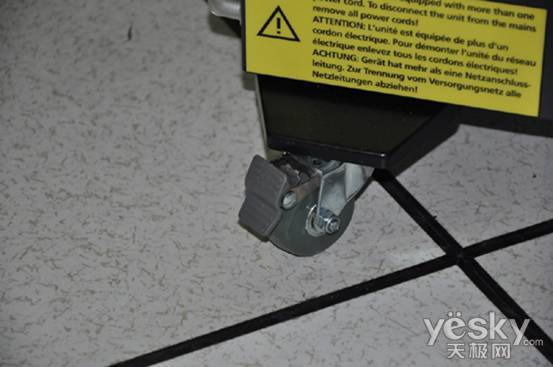

　　底部滑轮可以方便机箱的挪动，更加体现富士通人性化的设计

#p#

介绍完富士通PRIMERGY BX400机箱，大家是不是为这么精致的做工心动了呢？小巧的机箱不仅使用线缆较少，能耗更低，更重要的是占用空间非常少。我们常见的数据中心解决方案都是非常复杂的产品集合，大型的机柜及服务器、存储产品不仅占地面积大，能耗也是非常高。

富士通PRIMERGY BX400用最先进的技术就实现了刀片服务器、刀片存储和刀片连接模块的最佳整合。标准的电源接头便于办公室的连接，只需要很少的空间就提供了更大的容量。

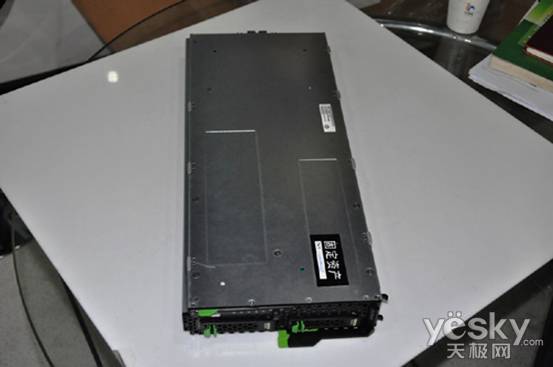

　　PRIMERGY BX400 S1刀片服务器俯拍图

下面开始小编的暴力拆解之旅：

　　机身上方的绿色卡扣

和很多国内的服务器相比，富士通的设计更加人性化，无需螺丝刀也无需费力拆解。绿色卡扣轻轻一按即可打开服务器上盖。

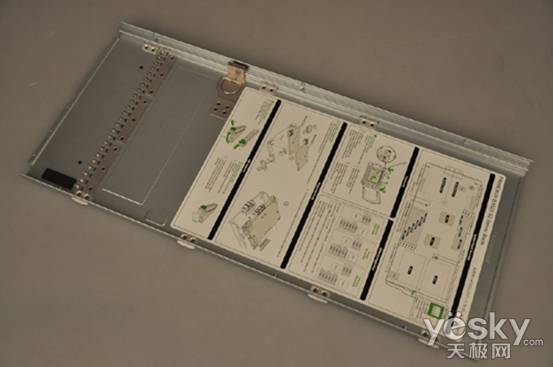

服务器上盖里面贴有机箱各个部分的安装说明图。让你拆得开也安的上。

　　拆解后的服务器全景图

#p#

　　全拆解后服务器侧拍图

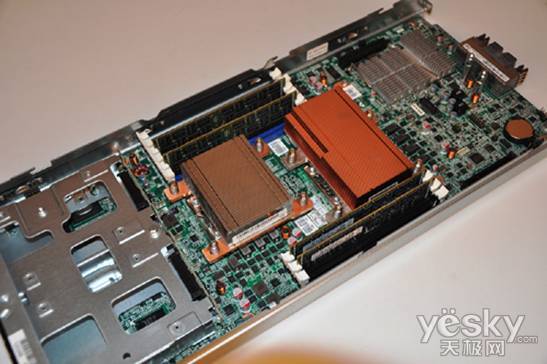

　　拆解后，服务器内部构造一览无遗

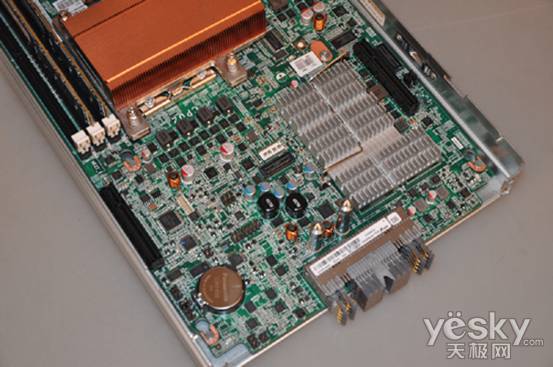

机身的设计很特别，因为服务器的主板是由富士通自行设计的，相比国产的公版来说较大差异。两个CPU模块，在内存支持方面没有简化，提供了9条内存插槽，可以满足用户的各种需求。

从布局上看，刀片计算模块和一般的1U机架式服务器是很像的，不过刀片服务器的存储、管理功能都要靠背板实现，这点和普通机架服务器不同。

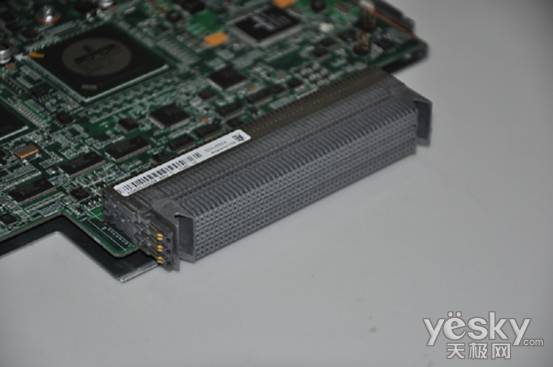

　　与普通服务器截然不同的刀片服务器接口部分

#p#

2.5英寸企业级硬盘可以提供很高的存储密度，容量方面也可以很灵活地扩展。

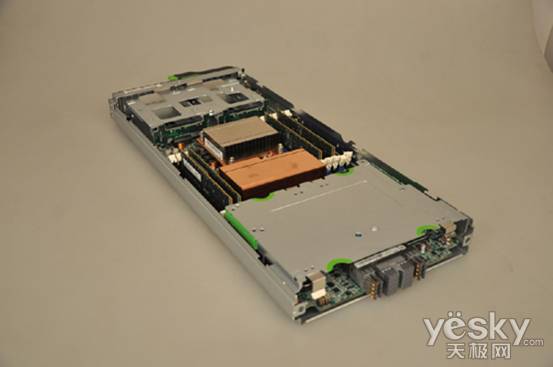

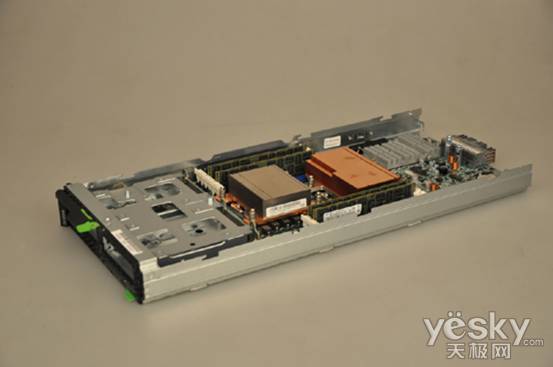

刀片计算模块

　　服务器有多盘位，支持SAS接口的硬盘。机身前置了USB接口。

2.5英寸 SAS/SATA共享的磁盘仓，它们分为两组，支持RAID 0/1/5/6等多种冗余设计，并且可以通过两块冗余设计的SAS控制器外接更大容量的存储设备。

#p#

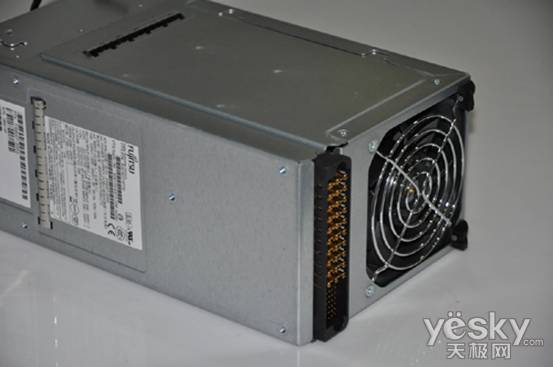

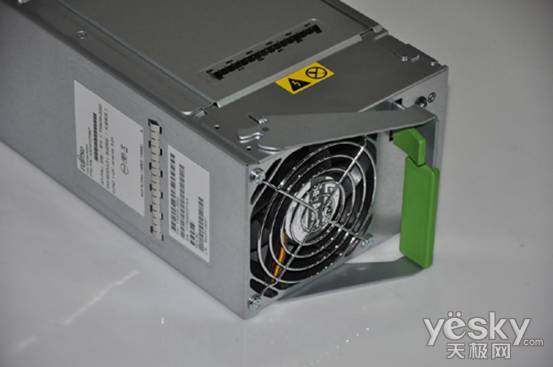

　　电源模块 电源最大输出：电源输出1600W(100-240V)

回写高速缓存全面加快写入操作的速度;在电源故障时，集成式电池备份单元可确保数据完整性。刀片服务器还有一个特点是电源利用效率高，因为所有的设备都共享供电模块。

这里我们看到了电源的应用，提供给服务器完善的电力保障，同时富士通的电源转换效能高达92%，并采用Cool-safe设计。富士通的节能和高效能设计，多次获得了包括“能源之星”等多项认证。

#p#

刀片存储需要占用FUJITSU PRIMERGY BX400 系统单元中的一个刀片插槽。

刀片式服务器比机架式服务器最大的区别在于其内置了网络交换机，它还可以支持双机冗余设计。用户通过集成式SAS控制器对内置磁带驱动器进行控制。

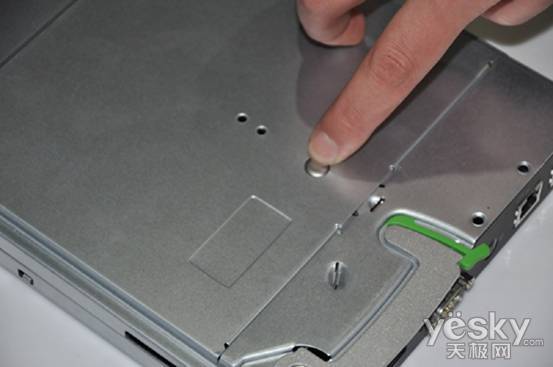

　　按钮卡扣

拆解

按钮式卡扣可以轻松打开上盖，免除螺丝烦恼

刀片存储可轻松连接至紧邻的BX系列刀片服务器

#p#

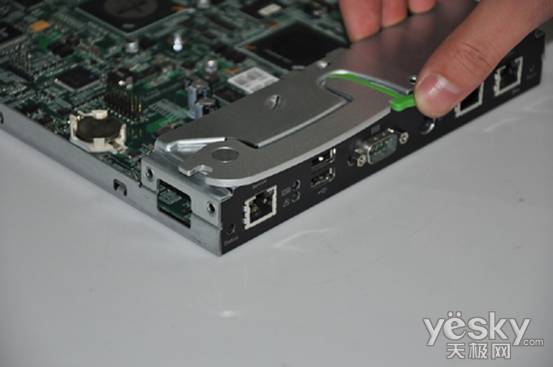

　　电源指示灯 USB接口 万兆网口

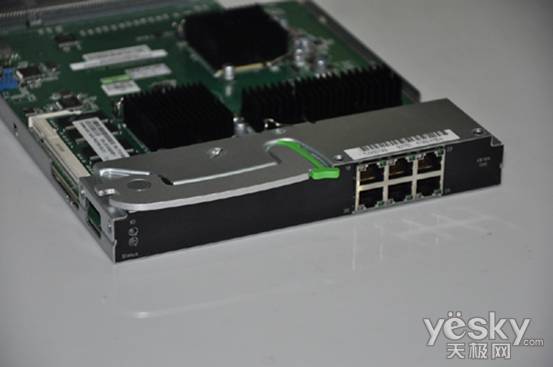

管理模块提供了标准的9针串口和万兆网口端口进行管理。

　　中间板连接，通过PCIe x4接口

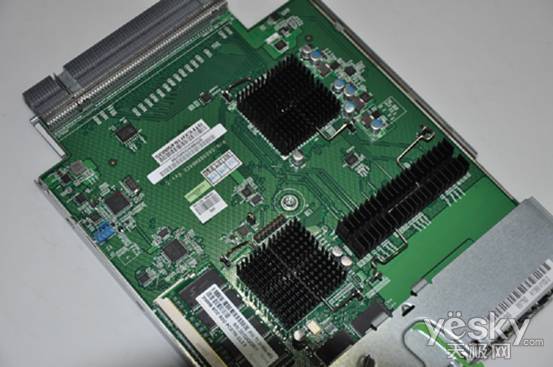

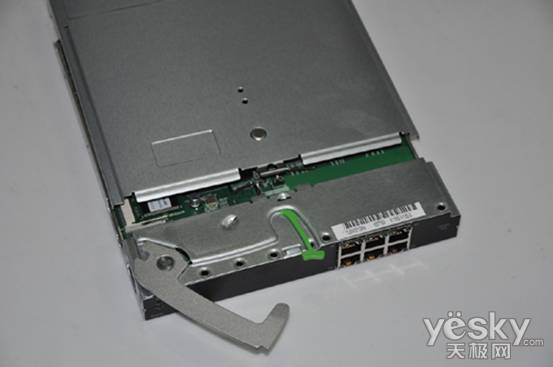

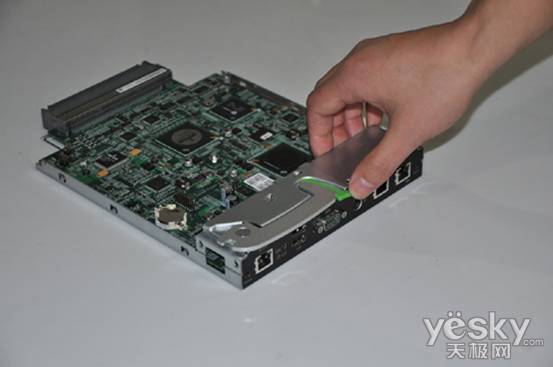

　　管理模块内部结构

与通常的刀片系统不同，延续FUJITSU PRIMERGY产品线一贯高品质的纯德国工艺，不仅兼具了使用便捷、较低能耗、低廉成本以及易于维护等优势，同时还采用了在一个小型机箱内封装多达八个服务器或储存刀片的全新设计。

#p#

　　富士通PRIMERGY BX400 S1服务器机箱后面板

这使得客户可以将这个“箱子”式高度集成的数据中心方便地安置在办公桌下，从而令规模较小的企业也能够享受到由刀片服务器所构建的模块化系统带来的种种便利。

FUJITSU PRIMERGY BX400采用一体化多功能基础架构，适用于有较高计算需求和存储需求的客户;它降低了复杂性、减少耗电、提高生产率的同时，使得客户有更多的时间关注核心业务。

由德国和日本两个团队联合设计的富士通x86服务器传承了大型机基因，如采用基于仿真学的Coolsafe通风设计，减少连接线缆，可以控制空气流向，从而让服务器更加稳定可靠。

作为富士通x86服务器中的主力产品之一，这款产品集中了多项富士通的独特技术。FUJITSU PRIMERGY BX400 S1刀片服务器采用无粘接设计，可为用户提供CPU、内存容量和I/O带宽高性能以及整体均衡的比率。不仅能为用户提供高能效的IT基础架构，还可以节省电费，最大限度地降低对环境的影响，与传统的服务器、存储和网络解决方案相比，它的成本及运营成本也是更低更绿色的第一选择。

现在我们进行初步的拆解相信大家对这款产品已经有了一个初步的了解，下一篇我们将会对此款服务器的性能进行详细的说明和评测，希望网友们可以继续关注。
