精工爱普生在打印成像和投影显示领域，皆占有举足轻重的地位。近期，爱普生利用其喷墨技术，创新了一种新的制膜的工艺，可以使有机材料均匀沉积，实现大屏幕OLED的量产。预计，此技术生产OLED屏后，可能在不久的将来，对传统的液晶电视市场形成冲击。　　

　　爱普生的OLED生产技术

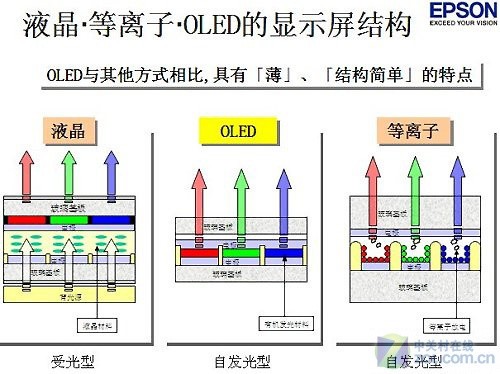

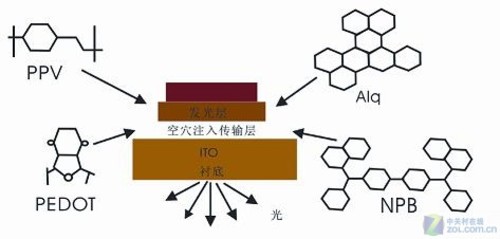

　　生产OLED屏的关键是，让有机材料形成薄膜，并均匀覆盖在玻璃底板上。目前生产OLED主流技术为真空热蒸镀，VTE技术，也是应用最广泛、最易实现的一种技术。　　

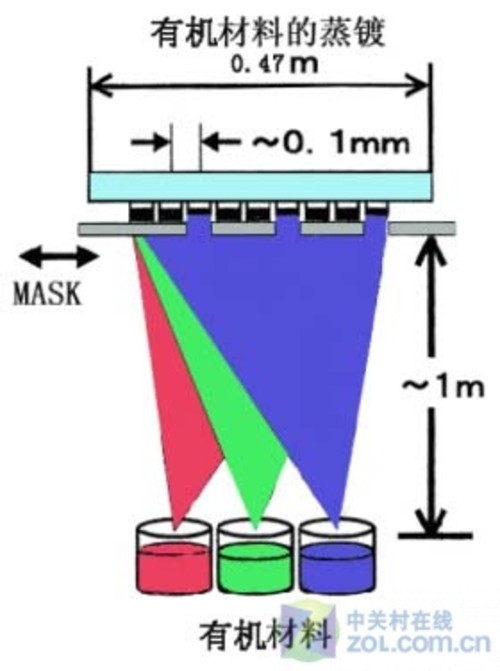

　　真空热蒸镀技术

　　真空热蒸镀技术的三大缺点：

　　1，环境要求高。工艺流程必须在真空室中进行，要求紧邻玻璃底板放置一块遮光板，用以确定底板上沉积材料的图样。

　　2，制作大尺寸困难。真空热蒸镀技术在生产小屏时，相对容易，但制造大屏幕时则困难重重。遮光板，极易受工艺流程中的高温环境影响而发生偏移，导致很难在大尺寸底板上保持均匀的沉积率。

　　3，成本过高。流程复杂、环境特殊、良品率低等因素，造成现阶段OLED屏的售价居高不下。

　　技术难题

　　爱普生喷墨技术的三大优点：

　　1，可大型化。利用其独家喷墨成像技术，采用了与喷墨打印机相同的按需喷墨工艺，可以精确地按所需量将有机材料沉积在适当位置，让有机材料的均匀沉积形成薄膜层，可以有效解决大尺寸OLED屏的制造难题。

　　2，降低成本。喷墨系统对材料的利用率非常高，制造商可以降低生产成本。

　　3，简化制作工艺，容易普及量产。此生产过程无需使用遮光板，其工艺步骤降低，可以大幅提高产量。
