近日，Facebook在其总部举行发布会，宣布启动名为The Open Compute Project的新项目，并向外界公开了其在俄 勒冈州普利恩维尔市正在建设的新数据中心的底层服务器和数据中心的具体方案。

51CTO对此话题做了专题报道《 揭秘自己 Facebook数据中心意欲何为》，以下是我们为各位读者精心挑选的The Open Compute Project项目PDF 的具体内容。

本文给大家介绍的是Facebook数据中心机箱方面的展示，包含具体的CAD图及细节介绍，对数据中心感兴趣的朋友不可错过。

开放计算项目服务器的主体由以三组相邻的42U纵列构成的三联式结构组成。每组三联式结构都包含两个顶部开关，而三组纵列中的每一列都可容纳30台服务器，即三联式结构整体可容纳90台服务器。

一套开放计算项目所配备的备用电池柜位于数据中心中两组三联式机柜间的过道处，可以在突发的交流电源中断时提供直流供电。有关更多信息，请参阅开放计算项目电池柜硬件v1.0规格说明。

图六 开放计算项目三联式结构

机械状况

三联式结构所采用的主要制作材料如下“

• 钢制冷轧薄板

• 钢制冷轧镀锌薄板

• 塑料线缆导管

• 2"x2" 钢制方管框架

具体细节详见图七，准确尺寸请参考CAD模型中的说明。机柜重量为500磅，而其底部滚轮可承受多达3000磅的重量。90台服务器全部装入后机架总重量为2600磅。

机架汇总

机柜中的所有接点通过焊接实现。整体框架由标准化钢管焊接结合来构成。焊接工作结束后，对应焊件及焊点以黑色的粉末涂料加以遮覆。此外，镀锌钢板通过大螺纹紧固件固定于机架之上。所有板型组件安装于各纵列之间靠近外侧机箱的位置。一块板型组件安装于纵列顶端、另一块通过对板件四角进行铆钉固定的方式安装于整体机箱顶端。机架底部另有一小块镀锌板件，以其自身的几何形状为基础进行固定，而不需额外的紧固配件。顶端及底部板件作为挡板以阻隔由气孔进入的直接气流。

塑料线缆导管以垂直排布的形式安装，它允许线缆能够方便地穿入或拔出机箱。

六脚滚轮组全部放置于机架底部。六只水平接地轮通过旋入方式固定在焊接于机架底部的螺母上。

***，机架组装完成后将被运往组装工厂，在那里所有将置于其中的电器元件及网络交换机等都会被安装到位。而服务器接入插口也是在此期间被安装上去的。

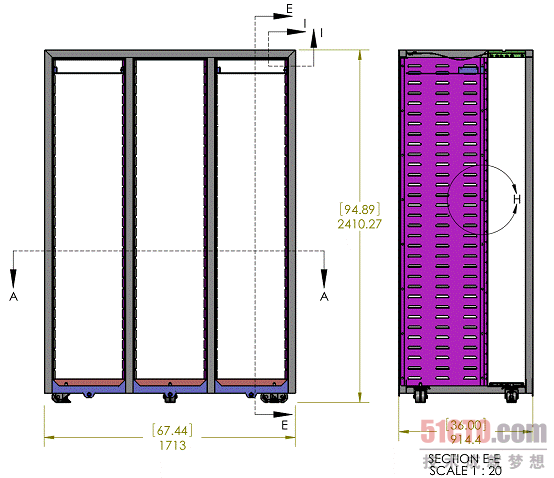

图七 开放计算项目三联式结构尺寸
