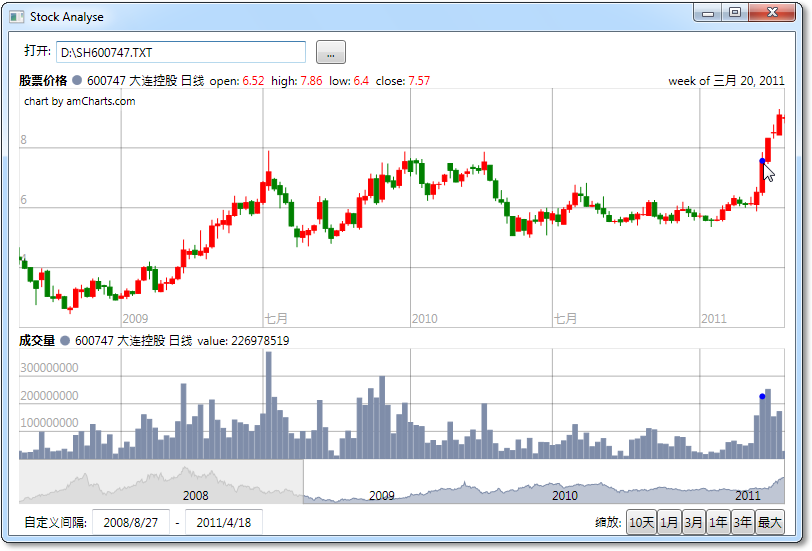

本想自己用GDI绘图, 通过数据直接绘制一张蜡柱图, 但觉得这样子的功能比较少, 所以到网上搜索一些能画出K线图的控件. 发现DynamicDataDisplay挺好的, 在它的开发截图里也发现可以绘制蜡柱图, 但文档好像做的不是很好, 不知道怎么用它来画, 在寻找它比较好的例子的时候发现有人推荐用amCharts绘制, 所以便去看了一下, 发现挺好用的, 效果如下:

准备工作

先要去这里下载amCharts Stock Chart for WPF并解压, 新建一个WPF Project, 在Toolbox里右击, 选择Choose Items, 然后点击Browse, 找到解压后的文件夹里有一个AmCharts.Windows.Stock.dll, 单击Okay, 准备工作就做好了.

界面中amCharts控件的配置

用于在窗口中添加这样一个控件, 先看看这个控件是怎么绑定数据的:



 ItemsSource="{Binding Data}"
 DateMemberPath="date"
OpenMemberPath="open" HighMemberPath="high"
LowMemberPath="low" CloseMemberPath="close"
 ValueMemberPath="close" VolumeMemberPath="volume"
/>


其中ItemSource中的Data是在程序里产生的, 它是一个StockInfo类的集合. DataMenberPath, HighMenberPath, LowMenberPath, CloseMenberPath, ValueMenberPath, VolumeMenberPath指定的元素都是Data集合中StockInfo的属性. StockInfo类结构如下:

public class StockInfo
 {
 public DateTime date { get; set; }
 public double open { get; set; }
 public double high { get; set; }
 public double low { get; set; }
 public double close { get; set; }
 public double volume { get; set; }
}

标签用于插入表格, 表格中可以插入多个图形, 用标签来创建图形. 比如下面的代码就创建了一个图形:





 NegativeBrush="Green" PositiveBrush="Red"
 LegendItemType="Ohlc" LegendPeriodItemType="Ohlc"
CursorBrush="Blue" CursorSize="6" />




注意其中的NegativeBrush和PositiveBrush属性, 如果不指定颜色的话, 就会默认按照美国股市的颜色来显示. 在美国, 股票涨了用绿色表示, 跌了用红色表示, 这与中国是完全相反的, 因此需要指定颜色. LegentItemType和LegendPeriodItemType用于指定鼠标悬停在图形上, 图形上方的信息显示什么内容, 这里我指定的是OHLC, 也就是Open(开盘), High(***价), Low(***价), Close(收盘).

除此之外, 在标签中我们还可以设置其它属性, 比如线条颜色, 标尺颜色, 信息显示颜色, 是否显示日期:






 StrokeThickness="0" TickLength="0" />



 PositiveValueForeground="Red" NegativeValueForeground="Green"
 IsDateVisible="True"/>


上面的代码都是产生的K线图, amCharts控件还可以在K线图下面画一个成交量的柱形图或者折线图.


ams:Chart.Graphs>
LegendItemType="Value" LegendPeriodItemType="Value"
DataField="Volume" PeriodValue="Sum"
CursorBrush="Blue" CursorSize="6"
/>





StrokeThickness="0" TickLength="0"
/>







在文章上方截图的右下角有个缩放功能, 这个功能在标签里实现的:



 Margin="0,5,0,0">











对数据进行分析

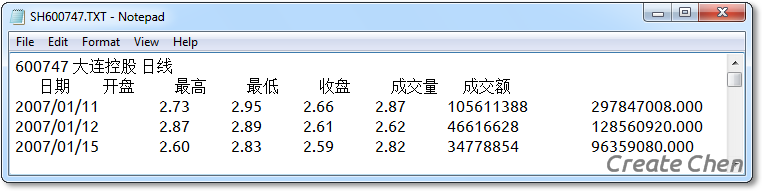

至此, 关于控件的界面方面就是这些内容. 上面提到了绑定了程序里的Data, 这个Data是怎么来的呢? 数据是从国信金太阳网上交易专业版里下载的日线数据, 这个数据格式还是比较有规则的, ***行表示股票信息, 第二行表示数据类型, 接下来就是数据了, 每个数据之间用\t制表符分隔开.

先看一下Data的定义:

public List Data { get; set; }

当选择了一个上图所示的格式的文本文件, 程序会对这个文本文件进行解析, 注意从国信金太阳下载的数据编码用的是ANSI编码. 解析步骤如下:

private List LoadStockInfo(string fileName)
{
 using (Stream resourceStream =new FileStream(fileName, FileMode.Open))
{
using (StreamReader reader = new StreamReader(resourceStream, Encoding.GetEncoding("GB2312")))
 {
 //读文本中的每一行
 var strings = reader.ReadToEnd().Split(new char[] { '\n' }, StringSplitOptions.RemoveEmptyEntries);
//获取股票名称
 stockName = strings[0].Replace("\r", "");
 var res = new List(strings.Length - 2);
//***行是股票名称, 第二行是类型名称, 第3行才是股票数据
 for (int i = 2; i < strings.Length; i++)
{
 string line = strings[i];
 string[] subLines = line.Split('\t');
 DateTime date = DateTime.Parse(subLines[0]);
Double open = Double.Parse(subLines[1]);
 Double high = Double.Parse(subLines[2]);
Double low = Double.Parse(subLines[3]);
 Double close = Double.Parse(subLines[4]);
 Double volumn = Double.Parse(subLines[5]);
 res.Add(
 new StockInfo {
 date = date,
 open = open,
 high = high,
 low = low,
close = close,
 volume = volumn
 });
 }
 return res;
 }
 }
 }

在程序中有一个按钮用来打开一个"打开文件对话框", 选择了一个文件之后, 调用LoadData方法进行数据的显示:

private void LoadData(string path)
 {
 Data = LoadStockInfo(path);
 stockChart.Charts[0].Graphs[0].Title = stockName;
 stockChart.Charts[1].Graphs[0].Title = stockName;
 }
