Tracert（跟踪路由）是路由跟踪实用程序，用于确定 IP 数据报访问目标所采取的路径。Tracert 命令用 IP 生存时间 (TTL) 字段和 ICMP 错误消息来确定从一个主机到网络上其他主机的路由。

Tracert命令作为一个路由跟踪、诊断实用程序，在DOS和Unix系统下都有此命令，它通过发送Internet控制消息协议 (ICMP) 回显请求和回显答复消息，产生关于经过每个路由器的命令行报告输出，从而跟踪路径。该程序是网管必备的TCP/IP工具之一，经常被用于测试网络的连通性，确定故障位置。因此，我们有必要通过对Tracert路由跟踪数据包的精确解析，完整了解Tracert命令的运行过程。

1.网络环境

如图1所示。

图1

2.捕获工具Sniffer pro过滤器设置步骤

我们知道Tracert命令是ICMP协议实现原理的具体应用，因此要捕获Tracert运行后产生的数据包,只须设置过滤器捕获ICMP流量即可，过滤器如图2所示。

图2

(1) 选择“Capture”—— “Define Filter”。

(2) 选择“Profiles”，在Captuer Profiles窗口中选择“New”

(3) 选择ICMP作为文件的名字。因为Sniffer pro已经有一个只过滤ICMP的文件，所以你可以选择“Copy Sample Profile”, 选择IP/ICMP，点击OK。

(4) 当然你还需要在Define Filter窗口中定义“address”，捕获本机与任何主机的ICMP流量。

3.捕获过程

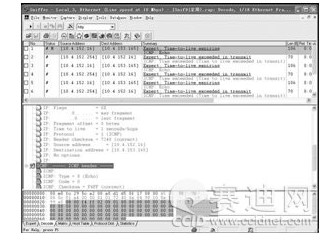

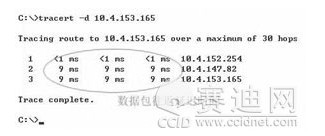

运行Sniffer Pro，点击F10键开始捕获过程，在本机打开一个CMD窗口，发送TRACERT -d 10.4.153.165(使用带有-d选项的 tracert命令时，TRACERT将不会对每个IP地址执行 DNS查找。如图3所示)，命令运行结束后，按F9停止捕获，选择“Decode”，显示捕获的数据包，如图4所示。

图3

图4

路由器实用程序Tracert命令的数据包的捕获的模块就为大家介绍完了，希望大家通过以上的阐述能够有所收获。
