浅析NAT应用 下
静态NAT转换
假设某机构的路由器R2， s0/1 口 为外网口。那么此时，内网地址也就是Inside local IP address 这里为192.168.0.1 Inside global IP address 这里为 202.106.0.1,我们首先在3太路由器上配置3条默认路由，保证三台可以通讯。
然后我们在 R2上配置.
- Ip nat inside sourc static 192.168.0.1 202.106.0.1
- Int e0/0
- Ip nat inside
- Int s0/1
- Ip nat outside
此时，我们从R1 ping 200.200.3.3 在R2上show ip nat trans看到有什么效果：
此时，我们看到， 源为192.168.0.1 经过R2之后 被翻译成了 202.106.0.1 这个地址。

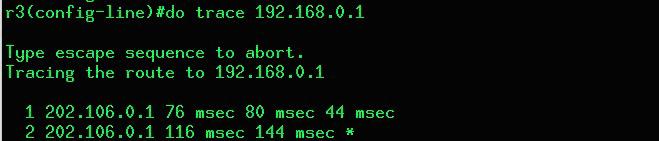

我们在R3上 trace 192.168.0.1 ，然后会看到什么效果呢。
由此看来，192.168.0.1 已经杯202.106.0.1 代替了。
动态NAT转换
在R2上配置
配完之后我们在 R1上ping 202.106.0.3，同时我们在R2上show ip nat translation>
此时，我们看到，同样192.168.0.1 被转换成了202.106.0.1，那么我们用R2的 e1/0口 ping R3的lo0口会有什么现象呢:

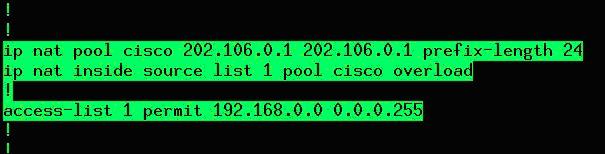

<可见这时 192.168.0.2 被翻译成了另外一个地址。假设说我们没有那么多的公网ip可以用我们如何去做呢，这就是我们下面需要做得试验，pat（port address translation）我们在 R2上配置：
注意其中的 overload 字段， 此字段的意思是我们启动了地址复用的技术，也就是说我们可以将多个内部ip用202.106.0.1 这个ip+不同的端口号来代替，这样的话大大节省了ip地址的消耗。我们 在R1上ping 200.200.3.3 同时在R2上看效果：
可以看到此时被翻译之后的端口号为14我们再以R2的以太口做源ping200.200.3.3
此时我们看到 被翻译之后的端口号为3，这说明了地址复用技术已经成功被采用。
NAT的作用还有一些比较复杂的应用，我们以后在讨论，欢迎大家批评指正。更多内容请看：浅析NAT应用上
