千兆以太网接口单元设计

千兆以太网利用原以太网标准所规定的全部技术规范，其中包括CSMA/CD协议、以太网帧、全双工、流量控制以及IEEE 802.3标准中所定义的管理对象。千兆以太网的关键技术是千兆以太网的MAC层和以太网接口的实现。

1、GMII （Gigabit MII）

GMII采用8位接口数据，工作时钟125MHz，因此传输速率可达1000Mb/s。同时兼容MII所规定的10/100Mb/s工作方式。接口信号定义如表1所示。

表1 GMII接口信号定义

2、Virtex-5以太网媒体接入控制器

在Virtex-5 FPGA中，以太网媒体接入控制器（以太网MAC）模块提供了专用的以太网功能，它和Virtex-5 RocketIO GTP收发器以及SelectIO技术相结合，能够让用户与各种网络设备进行连接。在Virtex-5器件中，以太网MAC模块作为一个硬件块集成在FPGA内部。吉比特以太网MAC功能框图如图3所示。

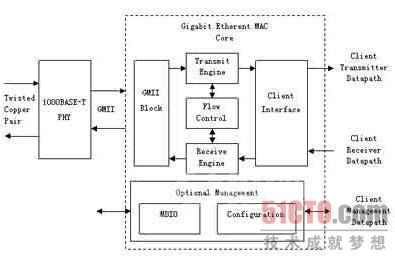

图3 吉比特以太网MAC功能框图

基于Xilinx FPGA的千兆以太网及E1信号的光纤传输的内容就为大家介绍完了，希望大家已经掌握。更多精彩的内容请看：基于Xilinx FPGA的千兆以太网及E1信号的光纤传输 上
