数据中心的综合布线系统在数据中心建设的初期就必须考虑到将来的升级与改造。原因在于：

1. 技术层面：综合布线系统随着网络技术水平的不断提升也在发生着日新月异的变化，原来的系统不能满足巨大数据量的存储与交换。必须对现有系统进行升级与改造；

2. 经济层面：建设方可以预见到将来技术的发展趋势，但是出于投资成本的考虑，数据中心综合布线系统的选择还是着眼于满足现在的需求。待将来资金充裕时，再考虑升级与改造。

1. 机房升级与改造的目标

本案不属于上面提到的两种升级改造的情况。原因是本案的数据中心分为两期建设，一期建设一个数据中心，二期的建设一个数据中心。这两个数据中心结构和需求相同，互为备份和扩充。建设方的要求是：一期的数据中心的大部分设备和配线要涵盖二期的应用，即一期数据中心内配置两套相同的系统，待二期数据中心建设好以后，原样搬往二期一套系统。然后实现两个数据中心的互联互通。

2. 改造中对于产品、设备选型的思考与分析

要实现上述需求和目标，综合布线系统产品的选型非常重要。经慎重考虑，整个数据中心内综合布线系统选择预端接（光、铜）系统。

光系统：多模万兆 MU接口预端接线缆，单模零水峰 LSH/APC接口预端接线缆。芯数分别为24芯/48芯/144芯。预端接的两端散开部分标准长度为1米，并有妥善的保护。3U插拔式配线架可灵活配置，前端共12个插板，每个插板可以容纳12个MUD/LCD耦合器，即可熔接24芯。不需要的端口可以配置盲板（如图一）。预端接缆与配线架背后进线，达到防尘防水的效果，具体安装详见下图（图二、图三）。

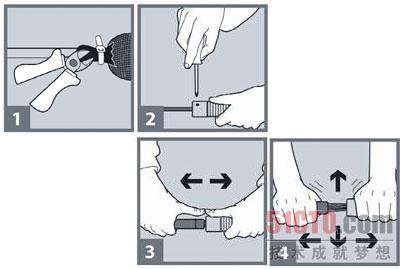

图一 保护器件拆卸说明

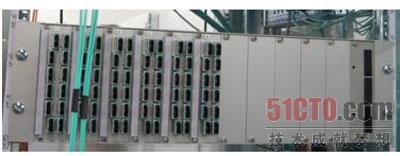

图二 3U 288芯预端接光缆接口箱（正面）

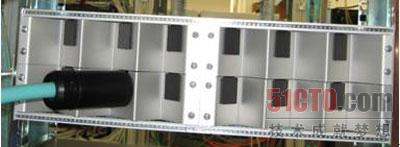

图三3U 288芯预端接光缆配线架（背面）

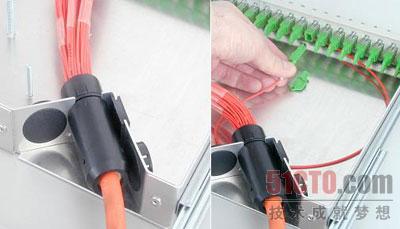

图四 配线架背后斜进线（背面）

铜系统：集束跳线。本项目选择的集束跳线为8根一束，之所以选择8根一束是考虑到弯曲半径等安装问题。如果采用进线或下进线方式，以1米深度的机柜为例，一侧最多可以安装15束，即支持120个端口的应用，两侧同时进线，最多则可以支持240个铜缆端口的应用。（见下图）

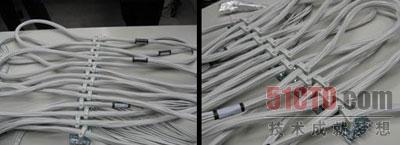

图五 集束跳线（8根1束）

以上产品的选型，均支持机房升级改造的应用。原因在于这些都属于预端接系统的解决方案，预端接系统的优点之一就是减少安装和维护的时间成本。另外对于数据中心环境的影响也是最小的。

数据中心的升级与改造中预端接系统的应用就为大家介绍完了，希望大家已经掌握并且理解了。
