桥架中线缆的整理

在通常情况下，楼层桥架中的线缆只需理顺即可，无需进行捆扎。而主干桥架中的线缆则需要使用扎带进行简单的捆扎，以区别不同的楼层，并减少重力拉伸线缆，从而避免改变其物理属性(绞合度、长度等)和电气性能。

配线架中线缆的整理

(1)前面板线缆的整理

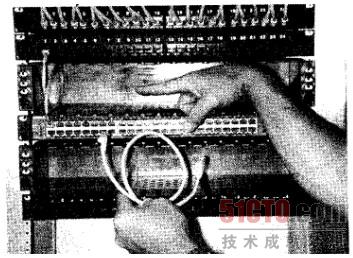

如果交换机与配线架位于同一机柜中，则只需选择适当长度的跳线，将跳线打个环(如图1所示)后置于理线器中。然后，两端分别连接至交换机和配线架端口。

图1跳线打环

所有连接都完成后，盖上理线器的盖板即可，如图2所示。

如果配线架与交换机位于不同的机柜，那么需要使用较长的跳线必须对跳线进行整理，否则就会出现图3所示的情形。

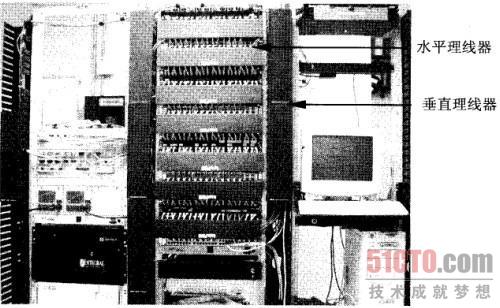

除了配线架和交换机的前面板需要使用理线器对线缆进行整理外，垂直部分也应当使用垂直理线器(如图4所示)进行整理。

(2)后部线缆整理

配线架后部集中着网络布线系统中的所有水平布线，因此有大量的线缆需要整理。在通常情况下，每一个配线架中的线缆在理顺之后，应当使用尼龙扎带依次捆扎固定。水平线缆的捆扎固定方向应当左右交替，以便于垂直部分固定在机柜两侧。

　　图2盖上理线器盖板

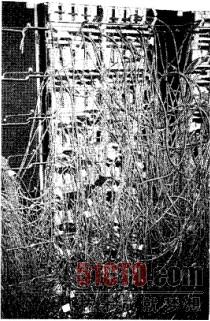

　　图3未整理前的布线

图3垂直理线器

然后，再将所有垂直部分线缆依次捆扎固定在机柜的两侧。在捆扎固定线缆时，应当注意不要过分折弯双绞线，并且扎带不要扎得过紧，以免影响线缆的电气性能。
