路由环路故障的故障的解决如下：

网络环境

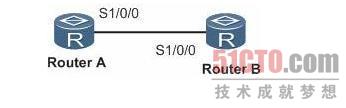

在下图的网络中配置OSPF协议，并且RouterA上，在OSPF中引入静态路由。

OSPF组网图

配置完成后，对接E1链路带宽占满，影响两台设备间业务。

故障分析

步骤 1     将RouterA下挂的业务割走，接口流量仍不下降，而RouterA上也无CPU占用过大现象，排除外网攻击因素。

步骤 2     经过抓包发现，RouterA和RouterB的接口出入方向流量都占满，且包流量几乎相同，判断是路由环路导致。

步骤 3     在RouterA上执行display ip routing-table命令，发现RouterA上的缺省路由指向RouterB，且在OSPF中引入了静态路由。

步骤 4     在RouterB上执行display ip routing-table命令，发现缺省路由指向RouterA，是通过OSPF学来的ASE路由。

这样就形成了环路，导致业务不通。

----结束

处理步骤

在RouterA上执行以下操作。

步骤 1     执行命令system-view，进入系统视图。

步骤 2     执行命令undo ip route-static [ vpn-instance vpn-instance-name ] ip-address { mask | mask-length } { nexthop-address | interface-type interface-number [ nexthop-address ] | vpn-instance vpn-instance-name nexthop-address } [ preference preference ] [ tag tag ] [ description text ]，删除IP静态路由。

步骤 3     执行命令return退回到用户视图，执行命令save，保存对配置的修改。

----结束

完成上述操作后，设备两端业务恢复正常，故障排除。

案例总结

RouterA属于VRP1.74版本的中低端路由器，他在OSPF协议引入静态路由时会将配置的静态缺省路由也引入。在配置中低端路由器时，需要注意，如果设备已有静态缺省路由的配置，注意引入路由时对此缺省路由的处理。
