网络环境

在下图的网络中，RouterC与RouterB-1、RouterB-2形成三角形组网，运行OSPF，RouterB-1、RouterB-2作为出口设备分别与上端RouterA-1、RouterA-2运行ISIS，把ISIS引入OSPF中。正常情况下，RouterC下的业务终端主走RouterB-1出去，备走RouterB-2。

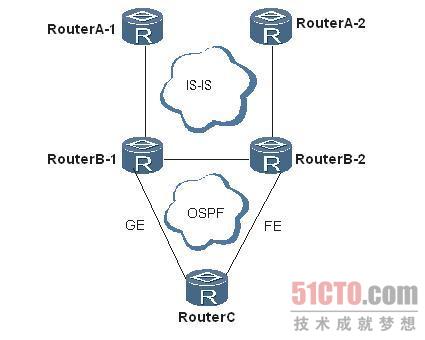

OSPF组网图

配置完成后，发现当RouterC到RouterB-1、RouterB-2中的任意链路中断后，业务不能正常导回到正常链路上，路由选路异常。

故障分析

在RouterC上执行display ospf brief命令，发现RouterC学到的外部路由类型为E2。

这样配置中OSPF引入的ISIS外部路由为E2类型，那RouterC学到的外部路由类型为E2，当RouterC到RouterB-1、RouterB-2中的任意链路中断后，RouterC认为到外部路由的COST值都是一样，因为E2类型不比较内部的COST值，所以导致选路异常。

----结束

处理步骤

在RouterA-1、RouterA-2分别上执行以下操作。

步骤 1     执行命令system-view，进入系统视图。

步骤 2     执行命令ospf [ process-id ]，进入OSPF进程视图。

步骤 3     执行命令default { cost cost | limit limit | tag tag | type type } *，配置引入路由时的参数缺省值（开销、路由数量、标记、类型）。

步骤 4     执行命令return退回到用户视图，执行命令save，保存对配置的修改。

----结束

完成上述操作后，路由选路正常，故障排除。

案例总结

需要注意OSPF选路原则中有E2外部路由与E1外部路由的特性区别。
