LSA(链路状态广播)是链接状态协议使用的一个分组，它包括有关邻居和通道成本的信息。 LSAs被接收路由器用于维护它们的路由选择表。每一个OSPFLSA都有一个生存期，它指示LSA是否仍然还有效。一旦LSA到达了最大生存期（1小时），它就会被抛弃。

OSPF 路由发布时出现LSA age time超时的故障的解决如下：

网络环境

在图的网络中，在RouterA、RouterB和RouterC各设备间配置OSPF协议。RouterC与RouterA之间链路，RouterC接口GE1/0/1的IP地址为1.1.1.73/30,RouterA接口GE1/0/1的IP地址为1.1.1.74/30。

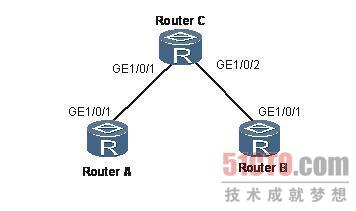

OSPF组网图

配置完成后，发现路由器上不能正常生成路由。

故障分析

步骤 1     在RouterA、RouterB、RouterC上执行display ospf routing命令，发现路由器上不能正常生成路由。

步骤 2     在RouterB上执行display ospf interface GigabitEthernet 1/0/1发现接口状态为down。

步骤 3     在RouterA上执行display ospf lsdb命令，发现该网段的network LSA age time为3600，该LSA已经老化。

步骤 4     在RouterB上执行display interface GigabitEthernet 1/0/1，发现Router B端口GE1/0/1的IP为1.1.1.73/30，与RouterC GE1/0/1端口的IP地址配置一致。

这样，RouterB端口GE1/0/1的IP为1.1.1.73/30，在将该网段作OSPF路由发布时，RouterB端口GE1/0/1已经作shutdown处理。在配置RouterA与RouterC并作OSPF路由器发布后，RouterB收到该网段的NETWORK LSA后发现lsa id与自身接口的IP地址完全一致，同时判断出自身接口为down状态，在RouterB上发出一个老化时间将LSA老化。在其他路由器上就不能正常生成路由。

处理步骤

在RouterB上执行以下操作。

步骤 1     执行命令system-view，进入系统视图。

步骤 2     执行命令interface { GigabitEthernet | GigabitEthernet } interface-numbe，进入指定以太网接口视图。

步骤 3     执行命令ip address ip-address ip-mask [ sub ]，配置以太网接口的IP地址

步骤 4     执行命令quit命令，进入系统视图。

步骤 5     执行命令ospf [ process-id ]，进入OSPF进程视图。

步骤 6     执行命令area area-id，进入OSPF区域视图。

步骤 7     执行命令network ip-address wildcard-mask，配置区域所包含的网段。

或者执行undo命令将RouterB上GE1/0/1接口的IP地址1.1.1.73/30及OSPF配置删除。

完成上述操作后，OSPF路由可以正常发布，故障排除。

案例总结

网路IP地址要合理的规划，避免网络中出现IP地址冲突。
