“推土机”处理器和Llano APU高性能融合处理器承载着AMD追赶乃至超越Intel的希望，也广为用户期待，不过和Intel方面早早就开始测试样品满天飞的情况不同，推土机、Llano APU的庐山真面目一直隐藏得非常深，而现在距离最终正式发布只有短短两个月了。

某论坛网友“鍋鍋”近日爆出猛料，赫然张贴了推土机、Llano APU处理器的实物照片，以及后者CPU-Z截图、对应的插座Socket FM1。

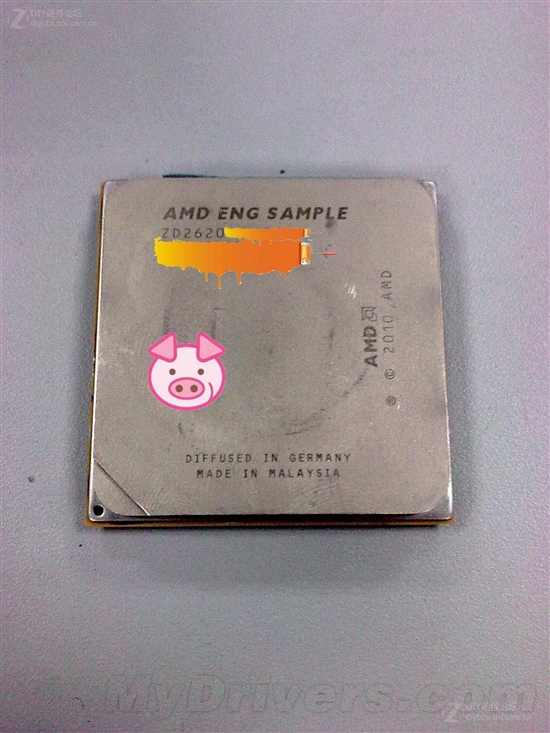

这张就是传说中的推土机处理器实物，编号只能看出“ZD2620”六个字符。按照惯例这里应该代表产品型号，但与已知信息不符，不知道AMD是不是改变了编号的含义。推土机FX系列处理器已经曝光的首批四款型号分别为八核心FX-8130P/FX-8110、六核心FX-6110、四核心FX-4110。

另外右侧的“2010”字样代表这颗样品是2010年完成的，看来推土机早已经内部秘密测试了很久。

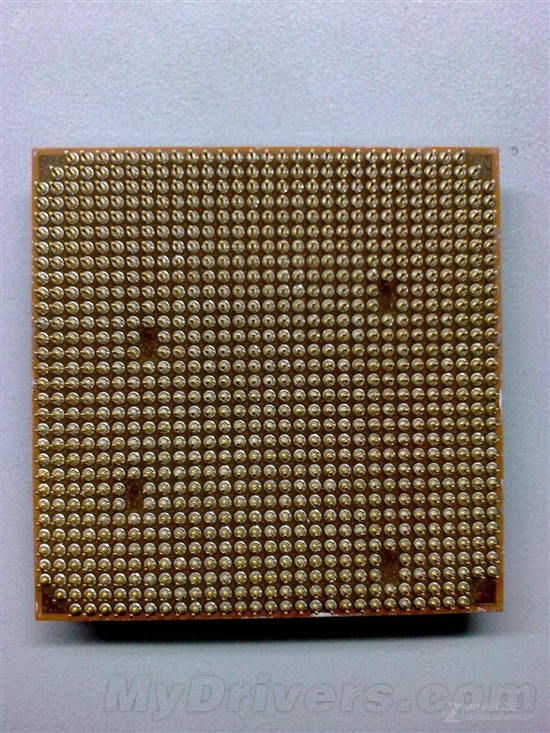

再来看背面。Socket AM3+(又称Socket AM3b)封装，每行最多31个金属针脚，每列最多也是31个，除去四个角落的13个和中间的8个孔位，推土机处理器总共拥有940个针脚，比Socket AM3多两个而与Socket AM2/AM2+相同。

大家可能会感到奇怪，Socket AM3+处理器的针脚多了两个，华硕和微星又是怎么让它们插到Socket AM3插座里而兼容支持的呢？其实非常简单，因为Socket AM3插座上预留的针脚孔位并不是938个，而是941个，所以安装AM3处理器的时候有三个没用上，换上AM3+处理器也还有角落里的一个没用上。

所以说现在的AM3主板通过刷新BIOS升级支持AM3+推土机处理器并没有什么神秘的，只是之前我们想太多了。至于为什么之后华硕和微星能够做到这一点，技嘉却没有，这个还没有很正式的说法，可能是和厂商们对主板的具体设计有关，比如是否提前开启了那两根多于针脚所需要的通道。

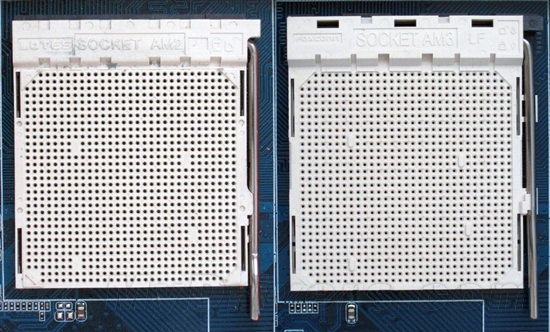

(左Socket AM2插座、右Socket AM3插座)

#p#

Llano APU实物

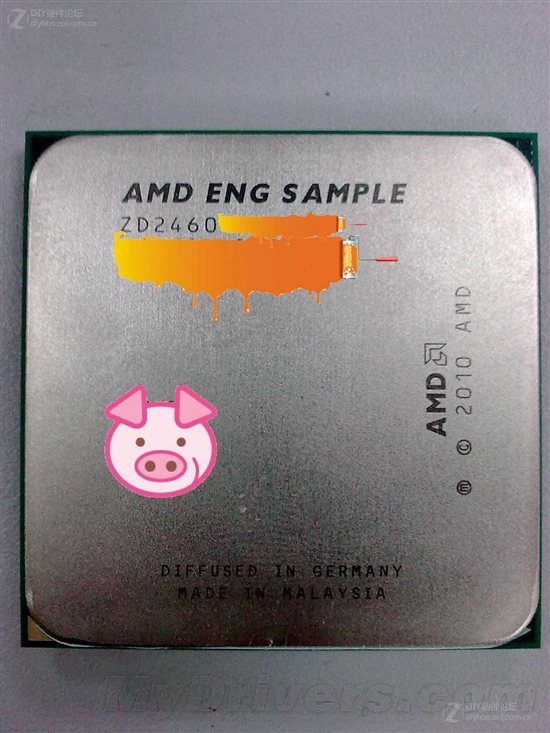

这张据说就是Llano APU，编号也只能看到“ZD2460”四个字符，但是仍然不像是编号——之前曝光的型号是A8-3500、A6-3400、A4-3300系列。

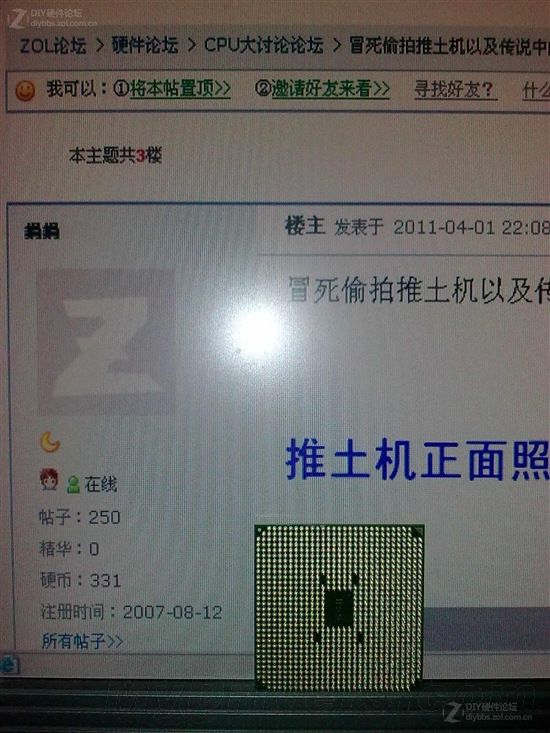

Llano APU的背面照片，为了回应质疑而特意放在显示器前拍摄的，可以看到绿色基板上也有940个针脚，但是与推土机的布局不同。

Llano APU处理器将使用另外一种新的插座Socket FM1，940个孔位和金属针脚一一对应。

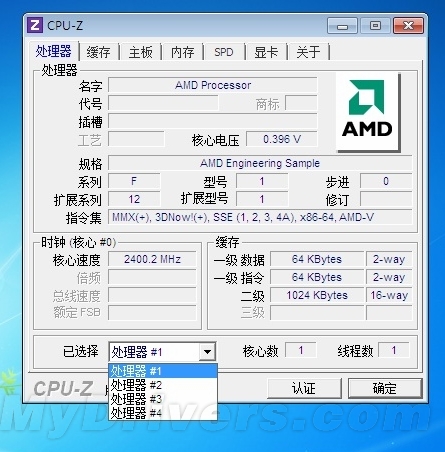

CPU-Z 1.57识别截图，信息非常不全，能够确认的只有四个核心、主频2.4GHz，但是电压、核心/线程数就明显不对，三级缓存也没有认出来(不知道是不是这一款真没有)。Llano APU的处理器部分仍然沿用了现有Phenom II/Athlon II的基本架构，并无太大变化，只是生产工艺一同进步到了32nm。
