　　扩展 SNMP 代理

　　Net-SNMP 的一个强大功能就是你可以对它进行扩展：

　　让我们运行一下 /tmp/foo.sh 脚本：

　　$ /tmp/foo.sh -arg1123


　　现在把如下这行添加到 snmpd.conf 文件中：

　　exec foo /bin/sh /tmp/foo.sh -arg1


　　现在，脚本的返回结果可以通过 ucdavis.extTabel.extEntry 树：

　　脚本的输出： ucdavis.extTable.extEntry.extOutput

　　退出的状态： ucdavis.extTable.extEntry.extResult

　　命令：

ucdavis.extTable.extEntry.extCommand

　　你可以使用如下的 SNMP 查询对结果进行检测：

　　$ snmpwalk -v 1 -c public localhost .1.3.6.1.4.1.2021.8.1UCD-SNMP-MIB::extIndex.1 = INTEGER: 1UCD-SNMP-MIB::extNames.1 = STRING: fooUCD-SNMP-MIB::extCommand.1 = STRING: /bin/sh /tmp/foo.sh -arg1UCD-SNMP-MIB::extResult.1 = INTEGER: 0UCD-SNMP-MIB::extOutput.1 = STRING: 123UCD-SNMP-MIB::extErrFix.1 = INTEGER: 0UCD-SNMP-MIB::extErrFixCmd.1 = STRING:


　　extOutput 翻译 .1.3.6.1.4.1.2021.8.1.101 指令后，"foo" 是我们的第一个执行指令，在 OID 的最后增加了 .1。

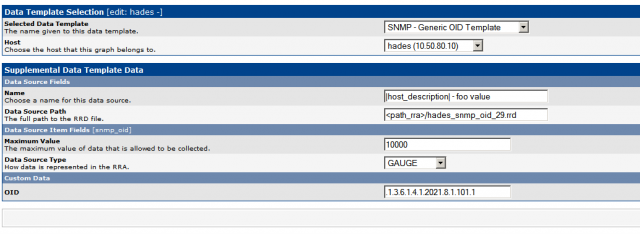

　　在 Cacti 中，可以按如下方法使用 "SNMP - Generic OID Template" ：

　　之后你会惊喜的发现 /tmp/foo.sh 脚本的执行结果在Cacti中被图形化输出了。

　　现在，让我们执行第二个脚本，这个脚本会返回多于一个结果：

　　$ /tmp/bar.sh456789


　　这个脚本返回了两个值，每个值一行(这一点很重要)。

　　另一个在 snmpd.conf 中调用脚本的办法是指定一个 OID ，如下文所示：

　　exec .1.3.6.1.4.1.2021.555 /bin/sh /tmp/bar.sh


　　执行这个查询：

　　$ snmpwalk -v 1 -c public localhost .1.3.6.1.4.1.2021.555UCD-SNMP-MIB::ucdavis.555.1.1 = INTEGER: 1UCD-SNMP-MIB::ucdavis.555.2.1 = STRING: "/bin/sh"UCD-SNMP-MIB::ucdavis.555.3.1 = STRING: "/tmp/bar.sh"UCD-SNMP-MIB::ucdavis.555.100.1 = INTEGER: 0UCD-SNMP-MIB::ucdavis.555.101.1 = STRING: "456"UCD-SNMP-MIB::ucdavis.555.101.2 = STRING: "789"UCD-SNMP-MIB::ucdavis.555.102.1 = INTEGER: 0UCD-SNMP-MIB::ucdavis.555.103.1 = ""


　　脚本返回的第一行可以通过 .1.3.6.1.4.1.2021.555.101.1 进行访问，第二行可以通过 .1.3.6.1.4.1.2021.555.101.2 进行访问，以此类推。

　　之后你就可以使用 Cacti 的 "SNMP - Generic OID Template" (每个 OID 一个数据源)。

　　假如你想同意一个日志文件中的条目数，那么添加如下内容到 snmpd.conf 中：

　　logmatch cactistats /home/cactiuser/cacti/log/cacti.log 120 SYSTEM STATS


　　(符合条件的全局统计数可以通过 OID .1.3.6.1.4.1.2021.16.2.1.5.1 进行访问;符合条件的 "正则匹配数" (通过每个文件特征重置) 可以通过 OID .1.3.6.1.4.1.2021.16.2.1.7.1 进行访问)。

　　使用下面的查询，可以列出所有能够访问的变量：

　　$ snmpwalk -v 1 -c public localhost logMatchUCD-SNMP-MIB::logMatchMaxEntries.0 = INTEGER: 50UCD-SNMP-MIB::logMatchIndex.1 = INTEGER: 1UCD-SNMP-MIB::logMatchName.1 = STRING: cactistatsUCD-SNMP-MIB::logMatchFilename.1 = STRING: /home/cactiuser/cacti/log/cacti.logUCD-SNMP-MIB::logMatchRegEx.1 = STRING: SYSTEM STATSUCD-SNMP-MIB::logMatchGlobalCounter.1 = Counter32: 301634UCD-SNMP-MIB::logMatchGlobalCount.1 = INTEGER: 301634UCD-SNMP-MIB::logMatchCurrentCounter.1 = Counter32: 6692UCD-SNMP-MIB::logMatchCurrentCount.1 = INTEGER: 6692UCD-SNMP-MIB::logMatchCounter.1 = Counter32: 1UCD-SNMP-MIB::logMatchCount.1 = INTEGER: 0UCD-SNMP-MIB::logMatchCycle.1 = INTEGER: 120UCD-SNMP-MIB::logMatchErrorFlag.1 = INTEGER: 0UCD-SNMP-MIB::logMatchRegExCompilation.1 = STRING: Success


　　现在，让我们使用另外一个有趣的指令， "proxy"。 以 Squid 代理为例：启用时，SNMP 代理会侦听 UPD 3401端口。如果你想在Cacti中绘制系统图形和Squid图形，但是又不想Cacti中声明这两个设备，那么，在 snmpd.conf 中添加如下内容：

　　proxy -v 1 -c public localhost:3401 .1.3.6.1.4.1.3495.1


　　Squid SNMP 树可用通过访问 .1.3.6.1.4.1.3495.1 获取。

　　对这个主机进行查询：

　　$ snmpwalk -v 1 -c public 10.151.33.3 sysdescrSNMPv2-MIB::sysDescr.0 = STRING: Linux srv1.foo.com 2.6.8.1-12mdk #1 Fri Oct 1 12:53:41 CEST 2004 i686


　　下面是如何输出 Squid 部分(指定的 OID 会返回 Squid 版本)：

　　$ snmpwalk -v 1 -c public 10.151.33.3 .1.3.6.1.4.1.3495.1.2.3.0SNMPv2-SMI::enterprises.3495.1.2.3.0 = STRING: "2.5.STABLE6"


　　如果你想知道如何开启 Squid SNMP 代理，那么，请参照其他文章。
