路由器链路介绍

距离矢量路由使用的机制就好像路标指示方向。其路由的正确性取决于路标的正确与否。而链路状态路由选择协议工作机制就像使用了一副完整的公路地图。如何路由，走什么路线，一开始就非常清楚。这种方式不容易被欺骗。下面让我们看看由于E1接口的时钟配置错误导致链路不稳定的故障解决办法。

网络环境

NE20路由器RouterA使用8条E1捆绑形成的MP链路通过传输设备与NE40路由器RouterB互连，NE40接入Internet。如图所示。

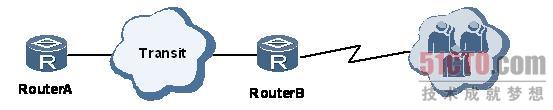

图E1接口的时钟配置错误组网图

NE20下挂的用户上网速度不稳定，有时能正常ping通DNS，有时延迟很大、丢包严重，甚至连网页也打不开。

故障分析

步骤 1     查看端口信息，并查询传输设备相关信息，没有发现环路现象。

步骤 2     将8条E1捆绑链路解绑定后再进行捆绑操作，发现故障依然存在。

步骤 3     检查各个E1接口物理层的信息，没有发现CRC错误等链路错误信息。

步骤 4     检查NE20和NE40的E1接口的时钟配置，发现是NE20的E1接口配置了主时钟，而NE40的E1接口配置了从时钟。

由于链路经过了传输设备，路由器需要从传输设备获取时钟信息，因此判断是路由器时钟设置存在错误。

----结束

处理步骤

步骤 1     将两端路由器的E1接口的时钟配置均修改为从时钟。

步骤 2     检查两端路由器的E1接口的状态，发现链路稳定，收发报文正常，故障排除。

----结束

案例总结

当E1/CE1接口作为同步接口使用时，有DTE和DCE两种工作方式，需要选择时钟模式。E1/CE1接口可选择两种时钟模式：

 主时钟模式：使用内部时钟信号。

 从时钟模式：使用线路提供的时钟信号。

当两台路由器的E1/CE1接口直接相连时，应设置一端作为主时钟（Master），另一端作为从时钟（Slave）。

当路由器的E1/CE1接口与传输设备连接时，路由器的E1/CE1接口必须作为从时钟，使用传输设备提供的时钟信号。
