CE1接口介绍

CE1：将2M(一个E1)用作若干个64k及其组合，如128K，256K等，这就是CE1。CE1 的传输线路的带宽是2048k。

网络环境

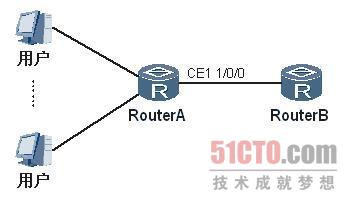

如图所示，路由器RouterA和其他厂商的设备RouterB通过CE1链路相连，带宽为2M。

图CE1接口网络连接图

配置完成后，发现在RouterB上有大量数据包溢出告警。在RouterA上，当CE1接口上没有流量时，报文传输时延正常；当CE1接口上有流量时，时延达到300多秒。用户反映网速较慢。

故障分析

步骤 1     检查传输链路。在传输设备的网管系统上没有发现任何异常告警。排除传输链路问题。

步骤 2     检查端口流量。通过观察发现，即使在业务高峰期，流量也只有500多Kbit/s。排除由于端口流量过大造成网速较慢的问题。

步骤 3     使用display this命令检查RouterA接口配置。发现RouterA上的CE1接口为默认成帧模式。而RouterB上接口配置为非成帧模式。

华为设备上的CE1接口工作模式分为非成帧模式和成帧模式，缺省情况下工作在成帧模式下。如果CE1链路两端的接口工作模式不一致，就可能造成网络较慢或不通的问题。

----结束

处理步骤

在RouterA上执行以下操作。

步骤 1     执行命令system-view，进入系统视图。

步骤 2     执行命令controller e1 1/0/0，进入CE1接口视图。

步骤 3     执行命令using e1，配置CE1接口的工作模式为非成帧模式。

步骤 4     执行命令return退回到用户视图，执行命令save，保存对配置的修改。

----结束

完成上述操作后，RouterA和RouterB的CE1接口都工作在非成帧模式，业务正常，故障排除。

案例总结

CE1链路两端的接口工作模式必须一致，才能使业务正常处理。
