基于MRTG的网络流量监测研究篇与应用篇

　　3基于MRTG的流量监测的实现与分析

　　3.1 MRTG的安装

　　MRTG是用Perl编写的，它的运行需要Perl的支持，所以在安装MRTG之前必须下载并安装Perl语言。由于MRTG的流量监测是基于Web页面的，必须安装Web服务器软件，在这里选择了运用非常广泛的Apache。在安装MRTG时，选择了目前比较稳定的版本MRTG-2.12.2。

　　3.2 MRTG的配置

　　MRTG的配置是实现对网络流量监测的关键，而MRTG的配置信息都保存在mrtg.cfg文件中，对MRTG的配置实际上就是生成和配置mrtg.cfg文件。

　　在配置系统之前，需要收集以下信息：被监控设备的IP地址或主机名;如果还想监测除字节流量以外的其他信息，需要知道设备的SNMP OID;最后还要知道所监控设备的SNMP共同体认证名(community string)信息，缺省值是public。

　　MRTG的配置信息都是保存在mrtg.cfg文件中的，创建该文件并且在其中定义希望的监控特性。一般不需要直接手工编辑该配置文件，因为MRTG软件包提供有cfgmaker配置工具，根据运行参数可以自动生成mrtg.cfg配置文件。

　　首先在www服务器的Document Root目录下创建一个子目录用来存放MRTG生成的统计文件，这里假设apache是默认安装，因此Document Root在/var/www/html目录下创建子目录mrtg。下面就生成MRTG配置文件：

　　这里的一global参数表示后面的选项是对后面指定的设备都是有效的(如果希望对多个设备进行监控时，该参数就会发生作用)。WorkDir用来指示MRTG的工作目录;Options用来指定一些特定的选项，这里的grow-right，bits是用来指定默认options配置的，对于常见的应用来说默认options配置就可以满足需求了。

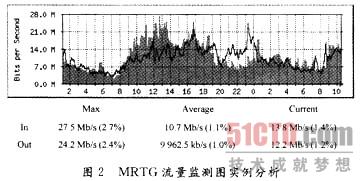

　　3.3设备端口流量监控

　　可以手工生成配置文件，但对于一般情况，可以使用MRTG自带的脚本来生成配置文件，如：　

　　前面提到，SNMPv1是使用32位字长进行计数，因此如果采集间隔是5 min，所能正确表示的最大流量应该是：　　

　　因此，如果链路流量在接近或超过此数值时，计算出来的结果不再准确，这时候便只能使用SNMPv2计数器，在配置MRTG脚本，可以使用public@x.x.x.x.：：：：：2来指定读取SNMPv2的MIB值。

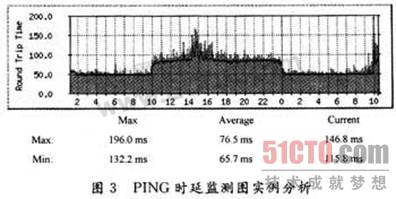

　　3.4 PING时延监控

　　在进行PING时延监控时，我们使用了另一个Perl脚本mrtg-ping，同时也可以监控丢包率，配置文件如下：

　　从以上例子可以看出，MRTG的监控对象就是Target语句后的内容，这里可以是SNMP的MIB对象，也可是执行脚本得到的数值。由此可以看到，MRTG监控的可扩充性非常好，可以自己编写脚本来获得感兴趣的数据，如服务器CPU利用率、内存利用率、磁盘空间、DNS服务器查询次数、Cache服务器Hit次数、甚至CPU温度等，MRTG都可将它们用直观图表呈现出来。

　　4结语

　　综上所述，MRTG在网络管理中的应用是非常有效的。我们只要灵活运用SNMP查询工具、系统状态检测工具，配合Per1编写传回字符串处理程序，即可完成MRTG的外挂程序，最后再搭配合适的MRTG配置命令即可产生另类实时流量统计图表。

　　因此，对MRTG的应用和持续开发，不但可以帮助网络管理员随时掌握网络系统和设备运行状态，还可以降低企业或组织的网络设备维护成本。
