用MRTG监测交换机端口流量(图)

　　MRTG是基于SNMP的典型网络流量统计分析工具。它不仅耗用的系统资源小，而且是完全免费的。它通过SNMP协议从设备得到其流量信息，并将流量负载以包含JPEG格式图形的HTML文档的方式显示给用户，以非常直观的形式显示流量负载。是一款应用非常广泛的网络流量统计工具。现在就根据自己的实际工作，讲解一下如何使用MRTG来监控交换机每个端口的流量。

　　环境介绍：MRTG安装在windows 2000 管理工作站上

　　需要管理的两台交换机：

　　Foundery Serveriron 800 四层交换机(IP address:10.86.11.138)

　　Foundery Bigiron 8000 路由交换机 (IP address:10.86.11.139)

　　准备工作：下载Perl for Windows NT/2000(http://www.activestate.com/)

　　注意一定要下载版本 5.005 或更新的。

　　下载MRTG forWindows NT/2000(http://people.ee.ethz.ch/~oetiker/webtools/mrtg/pub)

　　需要知道交换机设备的 read-only SNMP community string

　　笔者实际使用：ActivePerl-5.8.0.804-MSWin32-x86.zip

　　mrtg-2.9.25 .zip

　　两台交换机的read-only SNMP community string都是sdcdn

　　软件安装：

　　1.mrtg的安装

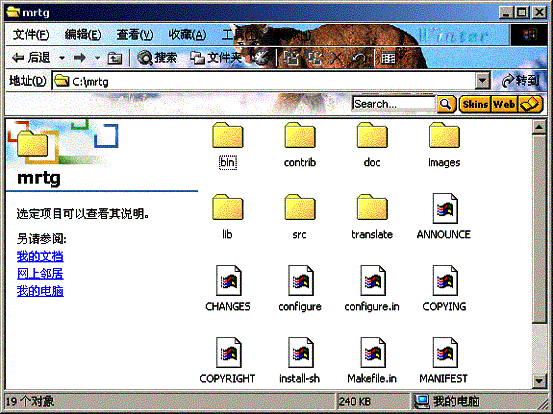

　　只需把mrtg-2.9.25.zip解压到windows 2000 管理工作站上C:\mrtg目录下即可

　　2.Perl的安装

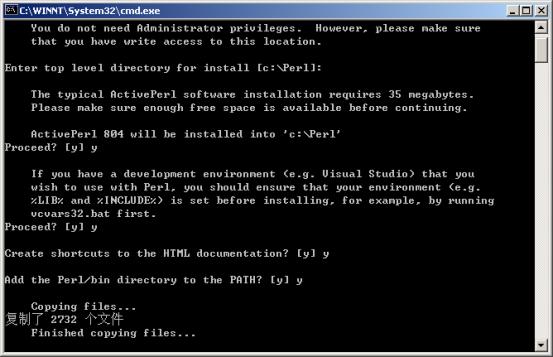

　　将ActivePerl-5.8.0.804-MSWin32-x86.zip解压后，会产生一个批处理文件：Installer.bat，双击 installer.bat。按照提示安装即可。默认安装目录是c:\perl。

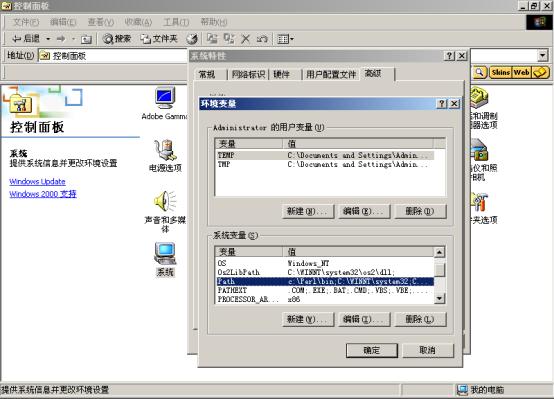

　　注意：查看控制面板---系统---高级---环境变量中变量path是否包含c:\perl\bin 的路径,若未包含，须编辑加入。

　　3.生成MRTG默认的配置文件(可以自定义文件名，例如mrtg.cfg)

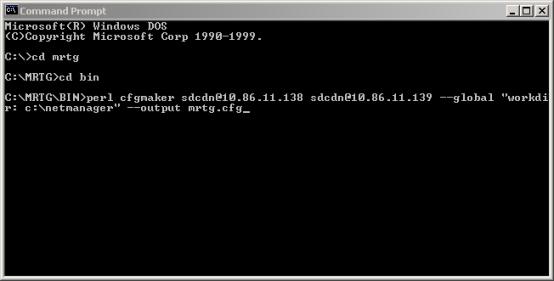

　　运行 c:\mrtg\bin >perl cfgmaker sdcdn@10.86.11.138 sdcdn@10.86.11.139 --global “workdir: c:\netmanager “ --output mrtg.cfg

　　补充说明：10.86.11.138 10.86.11.139 分别是两台交换机的IP address;

　　注意首先要保证c:\netmanager目录的存在。

　　4.启动MRTG

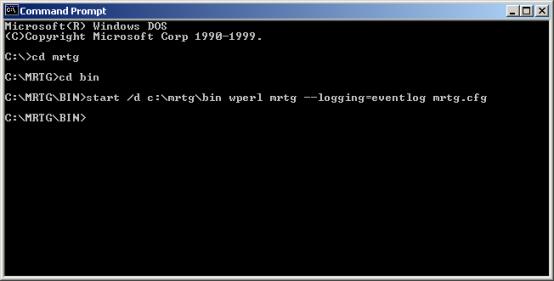

　　运行命令 c:\mrtg\bin>start /D c:\mrtg\bin wperl mrtg –logging=eventlog mrtg.cfg

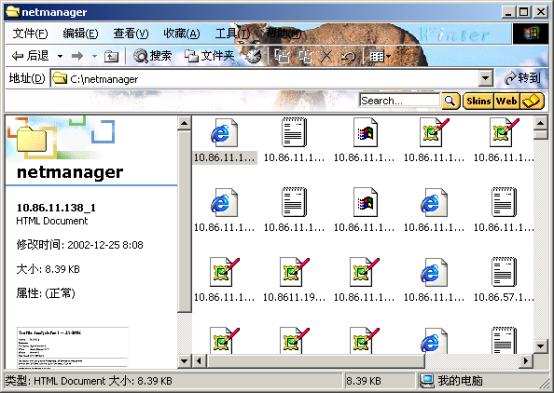

　　此时在c:\netmanager目录下产生大量的html文件

　　由于每个端口相应产生一个html文件，不利于管理，我们可以继续汇总成一个html文件，在一个页面上监测所有交换机的端口。

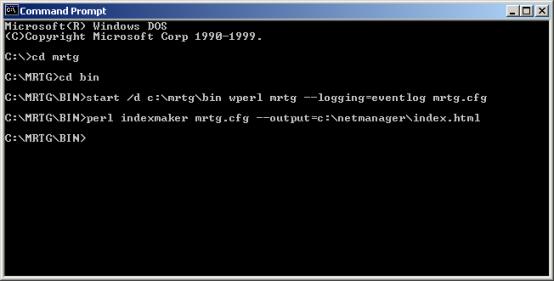

　　运行命令 c:\mrtg\bin>perl indexmaker mrtg.cfg --output=c:\netmanager\index.html

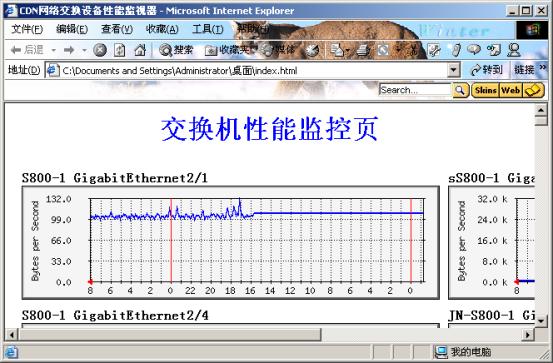

　　这时会在c:\netmanager下产生文件index.html，打开观察

　　至此，mrtg配置基本完成，现在您就可以轻松自如的监测交换机端口的流量了，还不抓紧体验一下!MRTG功能多多，例如：监测网络服务器的CPU利用率，带宽等等，感兴趣的读者可以继续研究!到时可别忘了和大伙一起分享啊!

　　-
