2.新建作图模板(Graph Template)

　　在console选项卡下左侧菜单栏中点击Graph Templates连接，打开新建作图模板窗口。

　　





　　在新建作图模板窗口点击Add按钮添加“Graph Templates”。

　　





　　填写以下内容：

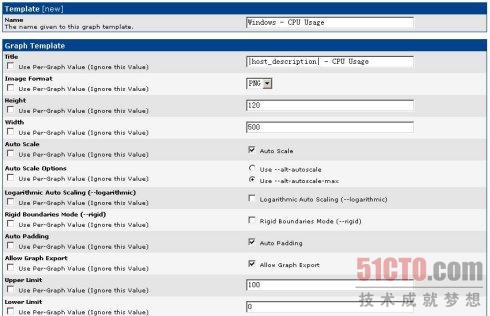

　　1).Name 第一个Name是模板的名称，可自定义设置 ，再此填写“Windows - CPU Usage”;

　　2).Title 画出的图片的标题，其中“|host_description|”相当于一个变量，在作图时自动替换成主机描述。

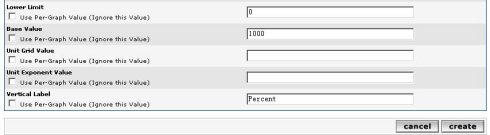

　　3).Verticle Lab 显示在所画图片的左侧，通常为作图所用的单位或描述。

　　点击“create”按钮创建作图模板。

　　





　　

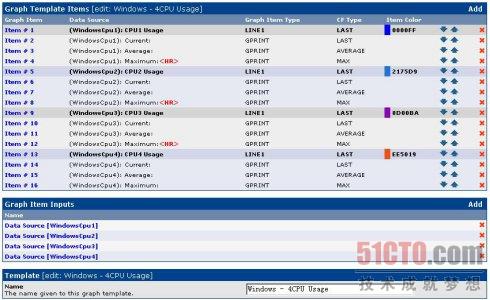

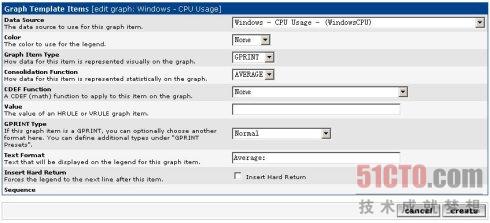

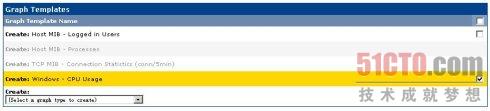

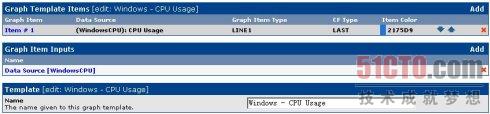

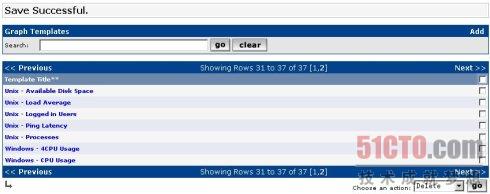

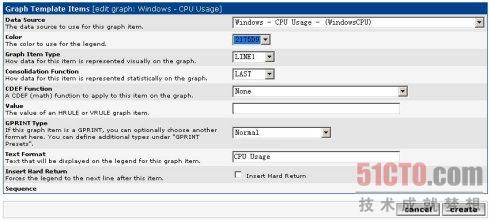

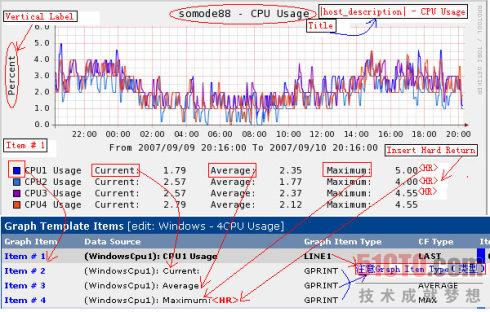

    　　填写以下内容： 　　1).Data Source 选择定义的数据源模板; 　　2).Color 只有“Graph Item Type”图形项类型选择的是AREA, STACK, LINE1, LINE2, LINE3其中之一，才能够为数据源选择颜色; 　　3).Graph Item Type 定义图形的项类型，因为是首个图形项，所以要选择“AREA”; 　　4).Text Format 定义一个显示名称; 　　其它的数值保持默认，点击“create”。 　　         　　点击Add继续添加“Graph template Items”。　　         　　添加当前运行值，填写以下内容： 　　1).Data Source 选择“Windows - CPU Usage - (WindowsCPU)” 　　2).Graph Item Type 选择“GPRINT”图形项类型，只有这个类型才能定义当前、平均和最大值。 　　3).Consolidation Function 选择“LAST”，表示当前运行的值 　　4).Text Format 定义图表中显示的名称。　         　　添加平均值，只需修改“Consolidation Function”和“Text Format”的内容即可。 　　         　　添加最大值，也是修改“Consolidation Function”和“Text Format”的内容，勾选“Insert Hard Return”前面的复选框，表示插入一个硬回车，这是为了和其它新创建的图例不要重叠显示在一行上。 　　         　　         　　如果要添加其他数据源可按上面的方法依次添加，这样可以将多个数据源的数据画到一张图上。 　　下面是一个四CPU作图模板的截图： 　　         　　         　　点击“save”按钮回到主界面，完成作图模板的创建。 　　         　　使用刚创建的作图模板，在Devices中选择要使用此模板的主机。在Add Graph Template下拉框中选择刚才创建的作图模板--Windows - CPU usage，然后点击添加按钮。 　　         　　点击最上边的Create Graphs for this Host 连接。选中Windows - CPU usage作图模板，点击“create”按钮为主机创建监控图。 　　       　　使用Cacti监控你的网络-Cacti作图模板就介绍到这里了。
