使用Cacti监控你的网络- Cacti概述及工作流程

　　一、概述

　　1. cacti是用php语言实现的一个软件，它的主要功能是用snmp服务获取数据，然后用rrdtool储存和更新数据，当用户需要查看数据的时候用rrdtool生成图表呈现给用户。因此，snmp和rrdtool是cacti的关键。Snmp关系着数据的收集，rrdtool关系着数据存储和图表的生成。

　　2. Mysql配合PHP程序存储一些变量数据并对变量数据进行调用，如：主机名、主机ip、snmp团体名、端口号、模板信息等变量。

　　3. snmp抓到数据不是存储在mysql中，而是存在rrdtool生成的rrd文件中(在cacti根目录的rra文件夹下)。rrdtool对数据的更新和存储就是对rrd文件的处理，rrd文件是大小固定的档案文件(Round Robin Archive)，它能够存储的数据笔数在创建时就已经定义。关于RRDTool的知识请参阅RRDTool教学。

　　二、Cacti的架构及工作流程

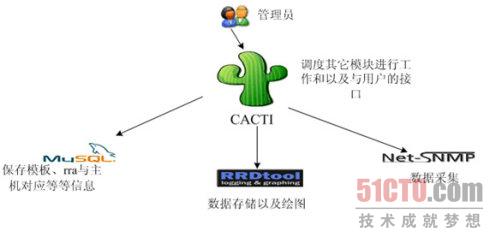

　　1. Cacti的架构

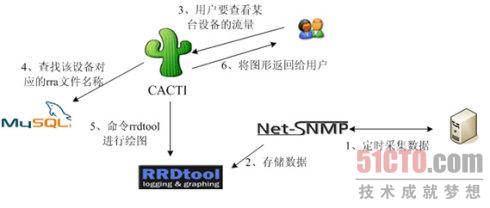

　　2. Cacti的工作流程

　　使用Cacti监控你的网络，Cacti概述就介绍到这里了。下一节：Cacti的安装　　
