PD逆向工程之通过windows数据源管理，建立ODBC数据源

1.打开控制面板，管理工具

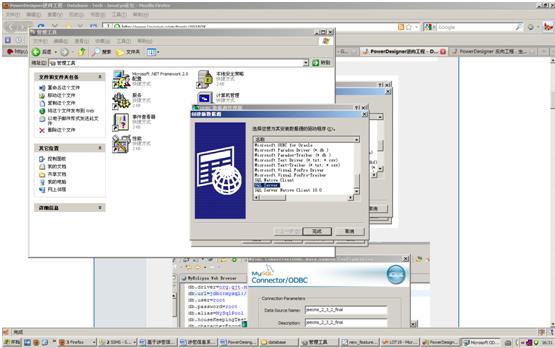

 2.打开数据源

3.选择你要操作的数据库类型（比如Sql Server）

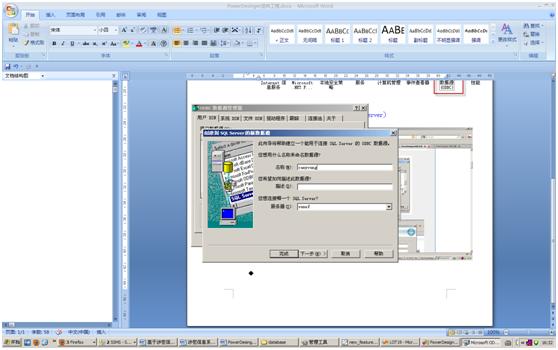

4.输入相应的数据库参数

1.  在“服务器（s）”选项中，选中或填写计算机名称
2.  在“名称（M）”中，随便填写一个字符串，如canyoung
3.  点击“下一步”

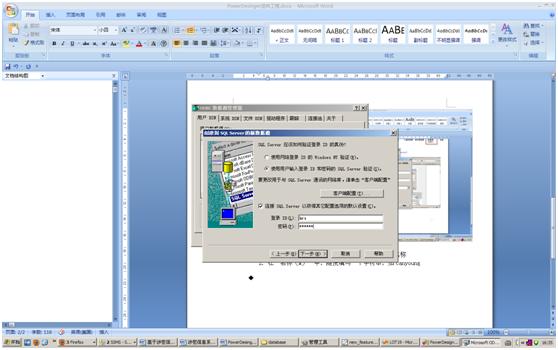

5.创建到SQL Server的数据源

1. 使用用户输入登陆ID和密码的Sql Server验证
2. 在“登陆ID”中填写数据库登陆用户名，如krs
3. 在“密码”中填写用户名密码，如123456

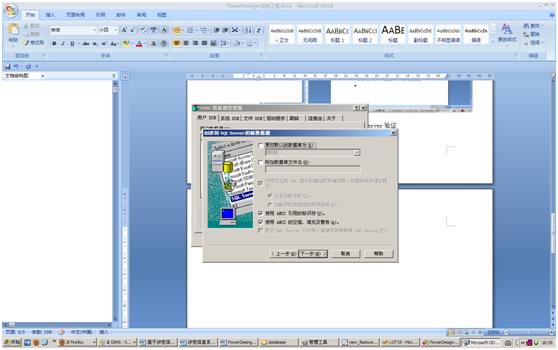

6.下一步

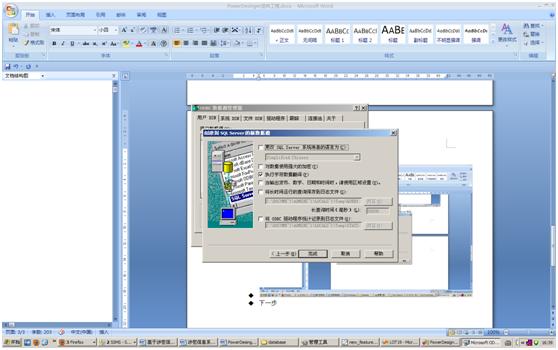

7.下一步

8.完成

逆向工程之File----Reverse Engineer----DataBase

在DBMS中选择数据库类型

1. 如Microsoft SQL Server2008。
2. 点击确定；

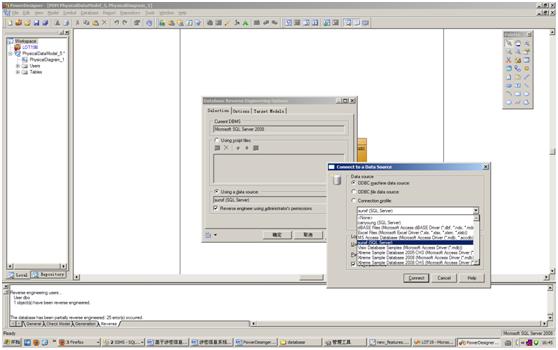

选中“Using a data source”,然后选择连接数据源

1. 在DataSource中，选中“ODBC machine data source”,并在下方的下拉列表中选中上一步你建立的数据源，如canyoung（Sql Server）；
2. 在下方Login中输入数据库用户名称和密码。

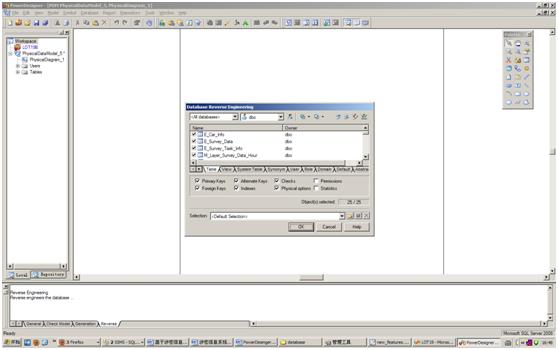

点击“Connect”，若成功，见下图：

看下里面的表名是不是和自己数据库中的表名一致，下面的就自己选择吧！！！

文档PowerDesinger逆向工程下载地址：http://files.cnblogs.com/computer-lzy/PowerDesinger%E9%80%86%E5%90%91%E5%B7%A5%E7%A8%8B.rar
