VRRP也可用于负载均衡，它 是 IPv4 和 IPv6 的一部分。下面让我们看看由于传输没有透传vlan导致VRRP应用不成功的故障是怎么样解决的。

网络环境

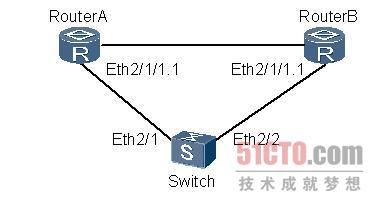

RouterA和RouetB上通过VLANIF接口或以太子接口与Switch相连。在RouterA和RouetB与Switch相连的链路上配置VRRP备份组，两台路由器都是Master状态。

图3-1 由于传输没有透传vlan导致VRRP应用不成功

故障分析

步骤 1     两台路由器状态都是Master，说明两台设备都不能接收对方的VRRP广播报文，初步判断是Switch没有转发报文。

步骤 2     从RouterA的接口Eth2/1/1.1 Ping RouterB的接口Eth2/1/1.1，不能相互Ping通。

步骤 3     将RouterA的接口Eth2/1/1.1和RouterB的接口Eth2/1/1.1恢复为普通3层以太接口（非VLANIF或以太子接口），配置IP地址，可以相互Ping通。

步骤 4     由此判断，是Switch没有透传带Vlan tag的报文。

处理步骤

步骤 1     在交换机上执行interface ethernet2/1命令，进入接口视图。

步骤 2     执行port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] } & <1-10> | all }命令，允许Vlan通过。

步骤 3     对交换机端口Eth2/2执行相同操作，过程略。

配置完成后，VRRP备份组可正常运行。

----结束

案例总结

使用以太子接口或VLANIF接口配置VRRP备份组时，由于发出的报文携带Vlan标签，此时一定要使能中间的交换机上透传Vlan标签的能力。
