VLAN典型配置全过程如下：

组网图

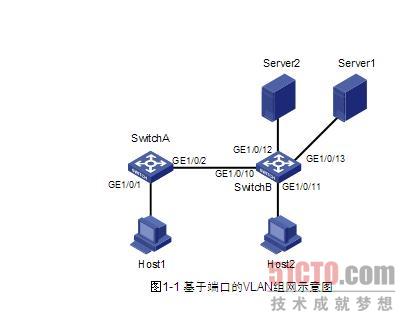

图1-1 基于端口的VLAN组网示意图

应用要求

如图1-1所示，Switch A和Switch B分别连接了不同部门使用的Host1/Host2和Server1/Server2。

为保证部门间数据的二层隔离，现要求将Host1和Server1划分到VLAN100中，Host2和Server2划分到VLAN200中。并分别为两个VLAN设置描述字符为“Dept1”和“Dept2”。

在SwitchA上配置VLAN接口，对Host1发往Server2的数据进行三层转发。

适用产品、版本

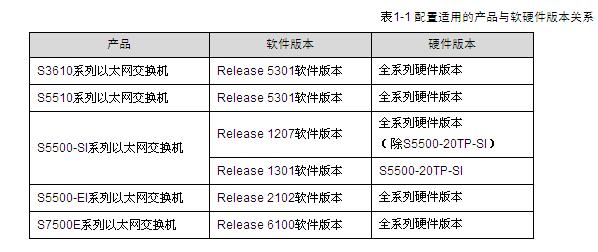

表1-1 配置适用的产品与软硬件版本关系

 配置过程和解释

配置Switch A

# 创建VLAN100，并配置VLAN100的描述字符串为“Dept1”，将端口GigabitEthernet1/0/1加入到VLAN100。

 system-view

[SwitchA] vlan 100

[SwitchA-vlan100] description Dept1

[SwitchA-vlan100] port GigabitEthernet 1/0/1

[SwitchA-vlan100] quit

# 创建VLAN200，并配置VLAN200的描述字符串为“Dept2”。

[SwitchA] vlan 200

[SwitchA-vlan200] description Dept2

[SwitchA-vlan200] quit

# 创建VLAN100和VLAN200的接口，IP地址分别配置为192.168.1.1和192.168.2.1，用来对Host1发往Server2的报文进行三层转发。

[SwitchA] interface Vlan-interface 100

[SwitchA-Vlan-interface100] ip address 192.168.1.1 24

[SwitchA-Vlan-interface100] quit

[SwitchA] interface Vlan-interface 200

[SwitchA-Vlan-interface200] ip address 192.168.2.1 24

配置Switch B

# 创建VLAN100，并配置VLAN100的描述字符串为“Dept1”，将端口GigabitEthernet1/0/13加入到VLAN100。

 system-view

[SwitchB] vlan 100

[SwitchB-vlan100] description Dept1

[SwitchB-vlan100] port GigabitEthernet 1/0/13

[SwitchB-vlan100] quit

# 创建VLAN200，并配置VLAN200的描述字符串为“Dept2”，将端口GigabitEthernet1/0/11和GigabitEthernet1/0/12加入到VLAN200。

[SwitchB] vlan 200

[SwitchB-vlan200] description Dept2

[SwotchB-vlan200] port GigabitEthernet1/0/11 GigabitEthernet 1/0/12

[SwitchB-vlan200] quit

配置Switch A和Switch B之间的链路

由于Switch A和Switch B之间的链路需要同时传输VLAN100和VLAN200的数据，所以可以配置两端的端口为Trunk端口，且允许这两个VLAN的报文通过。

# 配置Switch A的GigabitEthernet1/0/2端口。

[SwitchA] interface GigabitEthernet 1/0/2

[SwitchA-GigabitEthernet1/0/2] port link-type trunk

[SwitchA-GigabitEthernet1/0/2] port trunk permit vlan 100 200

# 配置Switch B的GigabitEthernet1/0/10端口。

[SwitchB] interface GigabitEthernet 1/0/10

[SwitchB-GigabitEthernet1/0/10] port link-type trunk

[SwitchB-GigabitEthernet1/0/10] port trunk permit vlan 100 200

 完整配置

SwitchA上的配置

#
vlan 100
description dept1
#
vlan 200
description dept2
#
interface Vlan-interface 100
ip address 192.168.1.1 255.255.255.0
#
interface Vlan-interface 200
ip address 192.168.2.1 255.255.255.0
#
interface GigabitEthernet1/0/1
port access vlan 100
#
interface GigabitEthernet1/0/2
port link-type trunk
port trunk permit vlan 1 100 200

SwitchB上的配置

#
vlan 100
description dept1
#
vlan 200
description dept2
#
interface GigabitEthernet1/0/10
port link-type trunk
port trunk permit vlan 1 100 200
#
interface GigabitEthernet1/0/11
port access vlan 100
#
interface GigabitEthernet1/0/12
port access vlan 200
#
interface GigabitEthernet1/0/13
port access vlan 100

 VLAN的典型配置过程到这里就结束了，希望大家已经掌握了，我们还会在今后的文章中继续向大家介绍相关知识的。
