VLAN是为解决以太网的广播问题和安全性而提出的一种协议，它在以太网帧的基础上增加了VLAN头，用VLAN ID把用户划分为更小的工作组，限制不同工作组间的用户互访，每个工作组就是一个虚拟局域网。下面让我们通过实践来实现VLAN接口动态获取IP地址配置。

一、组网需求：

1．SwitchA为二层交换机，管理VLAN为VLAN10，SwitchA的VLAN接口10动态获取IP地址；

2．SwitchA的以太网端口E1/0/1为Trunk端口，连接到SwitchB，同时SwitchB提供DHCP Server功能。

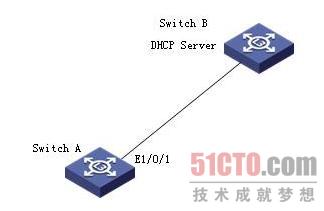

二、组网图：

三、配置步骤：

SwitchA配置：

1．将E0/1端口设为trunk,并允许所有的vlan通过 [SwitchA-Ethernet1/0/1]port link-type trunk [SwitchA-Ethernet1/0/1]port trunk permit vlan all

2．创建（进入）VLAN10 [SwitchA]vlan 10

3．创建（进入）VLAN接口10 [SwitchA]interface Vlan-interface 10

4．为VLAN接口10配置IP地址 [SwitchA-Vlan-interface10]ip address dhcp-alloc

Switch B配置：主要参考DHCP Server配置即可。

四、配置关键点：

1．二层交换机只允许设置一个VLAN虚接口，在创建VLAN10的虚接口前需要保证没有别的VLAN虚接口；

2．虽然交换机的VLAN接口动态获取了IP地址，但是不能获得网关地址，因此还需要在交换机上手工添加静态默认路由。
